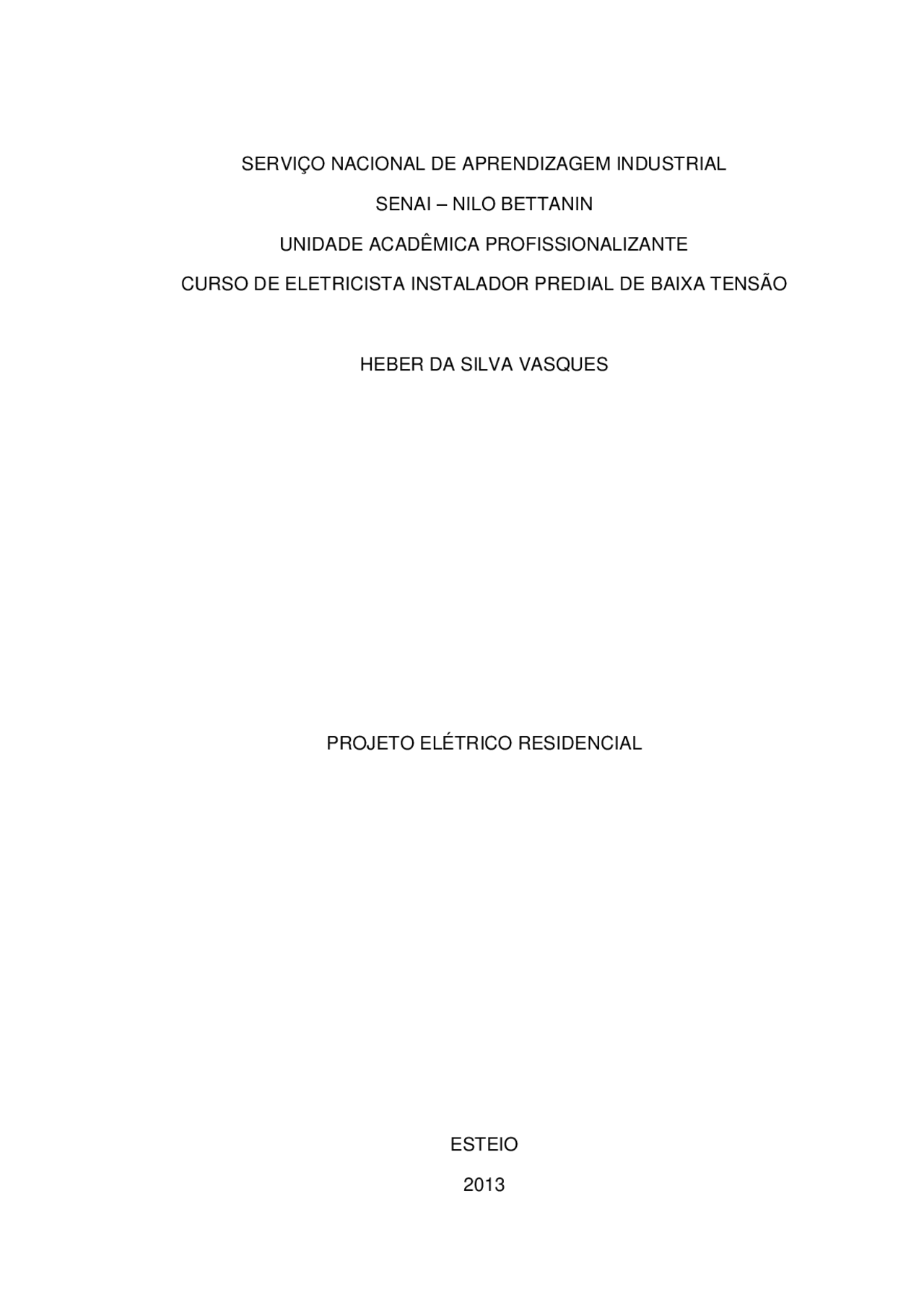

SERVIÇO NACIONAL DE APRENDIZAGEM INDUSTRIAL
SENAI – NILO BETTANIN
UNIDADE ACADÊMICA PROFISSIONALIZANTE
CURSO DE ELETRICISTA INSTALADOR PREDIAL DE BAIXA TENSÃO
HEBER DA SILVA VASQUES
PROJETO ELÉTRICO RESIDENCIAL
ESTEIO
HEBER DA SILVA VASQUES
PROJETO ELÉTRICO RESIDENCIAL
Trabalho de avaliação para a Disciplina de Instalação elétrica predial do Curso de Eletricista Instalador predial de baixa tensão do SENAI Nilo Bettanin.
Professor: Sergei Marcelo
Esteio 2013
RESUMO
No início do mês de maio foi determinado, que deveríamos realizar um projeto de instalação elétrica de uma residência. Na situação da avaliação foi dado um exemplo onde o proprietário denominado Sr. Silva exigia instalações específicas (ANEXO A). Para efetuarmos o projeto de toda a instalação do térreo e do pavimento superior recebemos as “plantas” da residência (ANEXO B). Realizamos pesquisas nas normas NBR 5410 (Instalações Elétricas de Baixa Tensão) e NBR 5444 (Símbolos Gráficos para instalações elétricas prediais), entre outros materiais. Neste momento surgiram muitas dúvidas e ideias de como seria o modelo ideal de distribuição dos circuitos, passagem de eletrodutos, etc... Realizada a pesquisa, o projeto da planta elétrica pronta e com os cálculos efetuados, foi iniciado a elaboração deste relatório.
ABSTRACT
At the beginning of May it was determined that we should undertake a project of wiring a residence. Assessment of the situation was given an example where the owner called Mr. Silva demanded specific facilities (Appendix A). We make for the design of the entire plant from the ground floor and upper floor received the "plants" of residence (Annex B). We conduct research on NBR 5410 (Low Voltage Electrical Installations) and NBR 5444 (Graphic Symbols for electrical installations gross), among other materials. At this time there were many questions and ideas as would be the ideal model distribution circuit, passing conduits, etc… Performed the research, the design of electrical plant ready and calculations made, started this report.
1 INTRODUÇÃO
Para realizar o projeto elétrico da residência do Sr. Silva foi preciso receber a “planta baixa” (ANEXO B). Com as medidas da residência e os itens solicitados iniciou-se o trabalho. Consultando as normas NBR 5410 (Instalações elétricas de baixa tensão) e NBR 5444 (Símbolos gráficos para instalações elétricas), foi representado na planta baixa as caixas centrais que fazem as passagem dos condutores de cada parte da casa, logo foi desenhado os itens de exigência do cliente para depois dimensionar: TUG (Tomadas de Uso Geral), TUE (Tomadas de Uso Específico) e Lâmpadas. Após a divisão de tomadas, lâmpadas e os itens específicos, iniciou-se: dimensionamento da entrada de energia elétrica, divisão dos circuitos, quadro de distribuição dos pavimentos,secção dos condutores, dispositivos de proteção (DR, Disjuntor e DPS). Na planta foram representados os eletrodutos de passagem dos condutores, representando eles (Fase, neutro, terra e retorno). Com projeto pronto foi realizado o orçamento da M.P. e da mão-de-obra, resultando em um orçamento único, e por fim desenhos em AutoCad.
2 FORNECIMENTO DE ENERGIA ELÉTRICA
2.1 DEMANDA DE POTÊNCIA ELÉTRICA
Para dimensionarmos a entrada de serviço primeiramente devemos encontrar o valor total da demanda da residência. Obedecendo as exigências do Sr. Silva e aplicando os conceitos da NBR 5410 (Instalações elétricas de baixa tensão) e do RIC (Regulamento de instalações Consumidoras), segue abaixo os valores das potências:
Lâmpada TUG TUE
Dormitório 1 220W 300W 1200W Área 100W 100W --- Sala de estar 160W 2100W 1400W Escritório 100W 1900W --- Banho suíte 100W 100W 7000W Escada 100W 200W --- Cozinha 220W 1800W 5950W Banho social 100W 200W 7000W Dormitório 2 100W 300W --- Sacada 100W 100W --- Hall 100W 100W --- Área de serviço 100W 200W 500W Área externa 1 100W --- --- Área externa 2 100W --- --- Garagem 660W 700W --- Sanitário 100W 100W ---
TOTAL 2460W 8200W 27550W
Tabela 1 - Demanda de potência elétrica
Lâmpada 2460W x 1 (Fator de correção para lâmpadas) = 2460W TUG 8200W x 0,8 (Fator de correção para tomadas) = 6560W TUE 27550 x 0,8 (Fator de correção para tomadas) = 22040W
DEMANDA TOTAL 31060W
Tabela 2 - Demanda total da residência
3 QUADRO DE DISTRIBUIÇÃO
A residência do Sr. Silva possui 02 pavimentos, portanto a distribuição dos circuitos elétricos será com 02 QD (Quadro de Distribuição), sendo 01 para cada pavimento.
3.1 CIRCUITOS
Devemos dividir os circuitos elétricos (lâmpada, TUG e TUE) entre as partes da residência, para não dimensionarmos disjuntores e fios muito robustos:
Circuito 1= Lâmpadas (Dormitório 1 , área, sala de estar, escritório, hall, banho suíte e rua) e campainha; Circuito 2= Lâmpadas (Dormitório 2, banho social, cozinha, escada, sacada e rua) e minuteria; Circuito 3= TUG (Dormitório 1, banho social, hall, área, sala de estar e escritório); Circuito 4= TUE (Dormitório 1 e sala de estar); Circuito 5= TUE (Banho suíte); Circuito 6= TUG (Dormitório 2, banho social, cozinha, escada e sacada); Circuito 7= TUE (Banho social); Circuito 8= TUE (Torneira elétrica); Circuito 9= TUE (Forno micro-ondas, refrigerador duplex, torradeira, liquidificador e cafeteira); Circuito 10= Lâmpadas (Área de serviço, sanitário e garagem); Circuito 11= TUG (Área de serviço, sanitário e garagem); Circuito 12= TUE (Área de serviço).
3.2 DISTRIBUIÇÃO DOS CIRCUITOS NO QD
Para montarmos uma instalação eficaz sendo ela bem distribuída. Os quadros de distribuição foram dimensionados da seguinte forma (ANEXO D e ANEXO E):
QD1 (Pavimento superior) = Circuito 1 ao Circuito 9; QD2 (Térreo) = Circuito 11 ao Circuito 12.
3.3 SECÇÃO DOS CONDUTORES
Para determinar a secção dos condutores de cada circuito devemos encontrar a corrente efetiva de cada circuito aplicando a fórmula:
U
I P
Com os valores das potências dos circuitos e utilizando o catálogo (Instalações Elétricas Residenciais – Pirelli), dimensionamos os condutores:
Corrente calculada Corrente condutor Condutor
Circuito 1 4,91A 17,5A 1,5mm^2 Circuito 2 4,18A 17,5A 1,5mm^2 Circuito 3 21,36A 24A 2,5mm^2 Circuito 4 11,82A 24A 2,5mm^2 Circuito 5 31,8A 41A 6mm^2 Circuito 6 11,81A 24A 2,5mm^2 Circuito 7 31,8A 41A 6mm^2 Circuito 8 15,9A 24A 2,5mm^2 Circuito 9 11,14A 24A 2,5mm^2 Circuito 10 3,91A 17,5A 1,5mm^2 Circuito 11 4,55A 17,5A 2,5mm^2 Circuito 12 22,73A 32A 4mm^2 Tabela 3 – Dimensionamento dos condutores
Tabela 5 - DR Tretapolar 5SM1 346-0 MB, 63A Siemens
QUADRO DE DISTRIBUIÇÃO - 2
Circuito Corrente
10,11 e 12 31,19A
TOTAL 31,19A
Como a corrente é baixa comparando com a do pavimento superior o DR escolhido será: Tretapolar 5SM1 344-0 MB, 40A, Corrente Alternada 5SM1 344- (Siemens).
Tabela 6 - DR Tretapolar 5SM1 344-0 MB, 40A Siemens
4.2 DISJUNTORES
Com a corrente dos circuitos conseguimos dimensionar os disjuntores:
Circuito Corrente calculada Disjuntores
Circuito 1 4,91A 6A Circuito 2 4,18A 6A Circuito 3 21,36A 26A Circuito 4 11,82A 16A
Circuito 5 31,8A 40A Circuito 6 11,81A 16A Circuito 7 31,8A 40A Circuito 8 15,9 20A Circuito 9 11,14A 16A Circuito 10 3,91A 6A Circuito 11 4,55 6A Circuito 12 22,73A 32A Tabela 7 - Dimensionamento dos disjuntores
4.3 DISJUNTOR DE PROTEÇÃO CONTRA SURTOS (DPS)
Com a entrada trifásica definida o DPS para os 02 pavimentos será: Classe I , 5SD7 413-1 , 75kA.
Figura 2 - DPS Tretapolar 5SD7 413-1, 73kA Siemens
6 LISTA DE EPI’S
Em todo o serviço realizado deve-se ter a máxima atenção e usar EPI’S (Equipamento de Proteção Individual), para executar um trabalho de qualidade e segurança. Na casa do Sr. Silva serão utilizados os seguintes EPI’S:
Figura 3 - Eletricista utilizando EPI'S
Capacete com forro de borracha; Luvas revestidas de borracha tipo grossa; Óculos; Botina, sem a presença de componentes metálicos.
7 ORÇAMENTO DOS MATERIAIS
Analisando a solicitação do Sr. Silva segue a lista dos materiais com os seus valores (Menor preço de 03 orçamentos):
ITEM QTDE DESCRIÇÃO VALOR UNIT. VALOR TOTAL
01 02 Interruptor Simples (1T) R$4,95 R$9, 02 01 Interruptor duplo (2T) R$11,75 R$11, 03 01 Interruptor Triplo (3T) R$12,90 R$12, 04 05 Interruptor paralelo (Three-Way) R$4,95 R$24, 05 01 Interruptor intermediário (Four-way) R$17,47 R$17, 06 04 Interruptor (1T) + Tomada R$10,75 R$43, 07 02 Interruptor (2T) + Tomada R$14,65 R$29, 08 02 Interruptor (Campainha) R$5,79 R$11, 09 01 Interruptor (Cigarra) R$5,79 R$11, 10 01 Dimer R$46,92 R$46, 11 02 Espelho 1T R$2,32 R$4, 12 02 Tomada telefone 2x4 R$9,65 R$19, 13 33 Tomada simples 10A R$6,95 R$229, 14 02 Tomada dupla 20A R$15,05 R$30, 15 02 Campainha Cigarra R$17,20 R$34, 16 03 Tomada cabo axial (Antena) R$6,72 R$20, 17 01 Minuteria R$81,17 R$81,
18 02
DR Tretapolar 5SM1 346-0 MB, 63A, Corrente Alternada 5SM 346-6 (Siemens)
R$153,00 R$306,
DR Tretapolar 5SM1 344-0 MB, 40A, Corrente Alternada 5SM 344-
R$122,00 R$244,
20 02 Disjuntor termomagnéticomonopolar 6A R$8,82 R$17,
21 03 Disjuntor termomagnéticomonopolar 16A R$8,82 R$26, (^22 01) Disjuntor termomagnético R$8,82 R$8,
50 65m Fio amarelo 1,5mm^2 R$0,60/m R$39,
TOTAL R$3.599,
Tabela 8 - Orçamento dos materiais
*OBSERVAÇÃO: Não fazem parte deste orçamento a entrada de energia das instalações (Centro de Medição), plafóns, lâmpadas e luminárias.
8 ORÇAMENTO DE MÃO-DE-OBRA
ITEM QTDE DESCRIÇÃO VALOR UNIT. VALOR TOTAL
01 2 Interruptor simples R$30,00 R$60, 02 1 Interruptor duplo R$40,00 R$40, 03 1 Interruptor triplo R$55,00 R$55, 04 5 Interruptor Three-way R$70,00 R$350, 05 1 Interruptor Four-way R$85,00 R$85, 06 33 Tomada simples R$30,00 R$990, 07 2 Tomada dupla R$40,00 R$80, 08 6 Interruptor + Tomada R$65,00 R$390, 09 2 Instalação de chuveiro R$40,00 R$80, 10 1 Instalação do dimer R$50,00 R$50, 11 2 Instalação de campainha(Cigarra) R$35,00 R$70,
12 1 Instalação de interruptor(Cigarra) R$30,00 R$30, 13 1 Instalação de minuteria R$35,00 R$35, 14 2 Instalação de interruptor(Minuteria) R$30,00 R$60,
15 7 Ponto (Telefone,espelho,tomada cabo axial, etc...) R$15,00 R$105,
16 1
Quadro de distribuição até 12 módulos + DR + Disjuntores + DPS
R$130,00 R$130,
Quadro de distribuição até 24 módulos + DR + Disjuntores + DPS
R$300,00 R$300,
18 2 Aterramento R$45,00 R$90, 19 2 Emendas dos condutores,solda estanho (Pavimento) R$150,00 R$300,
20 2
Documentos (Croqui da planta, desenhos AutoCAD, etc..)
R$75,00 R$150,
TOTAL R$3.450,
Tabela 9 - Orçamento de mão-de-obra
