GRUM AUTOMAÇÃO INDUSTRIAL TECNOLOGIA E INOVAÇÃO WWW.GRUMAUTOMACAOITI.COM.BR (34)3517 6670

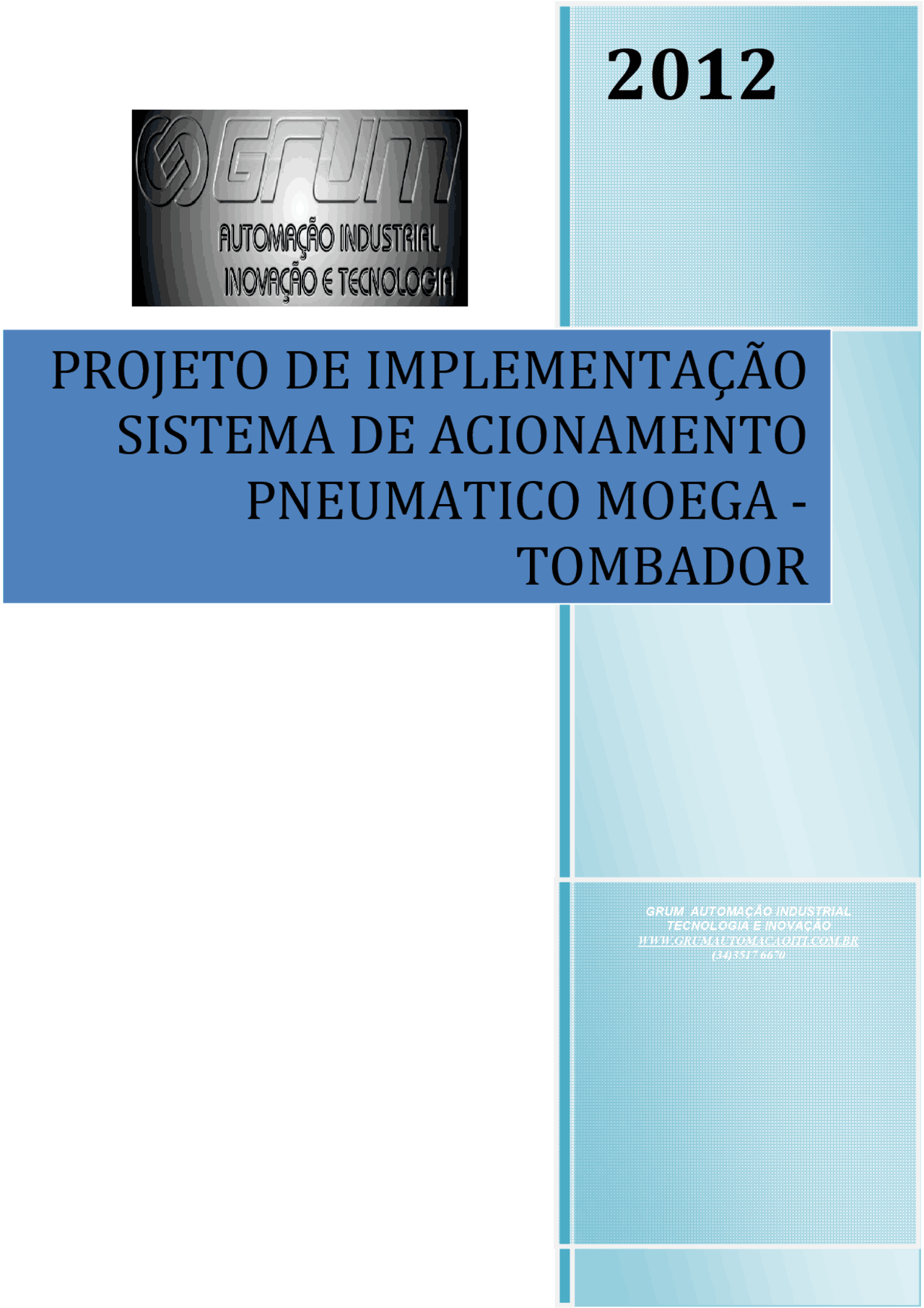

PROJETO DE IMPLEMENTAÇÃO
SISTEMA DE ACIONAMENTO
PNEUMATICO MOEGA -
TOMBADOR
Sistema de abertura e fechamento da moega estado atual.
Mecânica - Consiste basicamente de um motor acoplado a um eixo com 2 catracas, tracionando a tampa da moega através de uma corrente.
Observação 1 - Instrumentação : foi observado pela empresa GRUM AUTOMAÇÃO INDUSTRIAL que pela falta de uma instrumentação consistente, ou seja, malha fechada para detectar a abertura da moega nos extremos o único sensor que existe havia sido desativado para evitar transtorno desnecessários.
Observação 2 - Mecânica : foi observado pela empresa GRUM AUTOMAÇÃO INDUSTRIAL e pelos representantes da EXPOCACCER , o Sr Osmar (gerente) e o Sr Diego (operador) uma falta de força e ou vedação no estado de moega fechada.
Observação 3 – Operacional, Lógica, Elétrica : foi observado pela empresa GRUM AUTOMAÇÃO INDUSTRIAL e pelos representantes da EXPOCACCER , o Sr Osmar (gerente) e o Sr Diego (operador) o travamento da corrente por causa do tempo, malha aberta e mudança de rotação por causa da característica da tração atual.
Esquema pneutrônico abertura e fechamento da moega.
LISTA DE COMPONENTES PNEUMATICOS
CIL. PNEUM. 50x50, D/AÇ, MAG. BASICO VÁLV. REG. FLUXO JOELHO G.1/4x VÁLV. 5/2V, SOL/MOLA, G.1/4, 24V SILENCIADOR P/ VT FILTRO REG. C/ MAN. + SUP. FIX. G.1/ CONEX. RETA G.1/4x TUBO POLIURETANO AZUL 8mm (EXTERNO)
