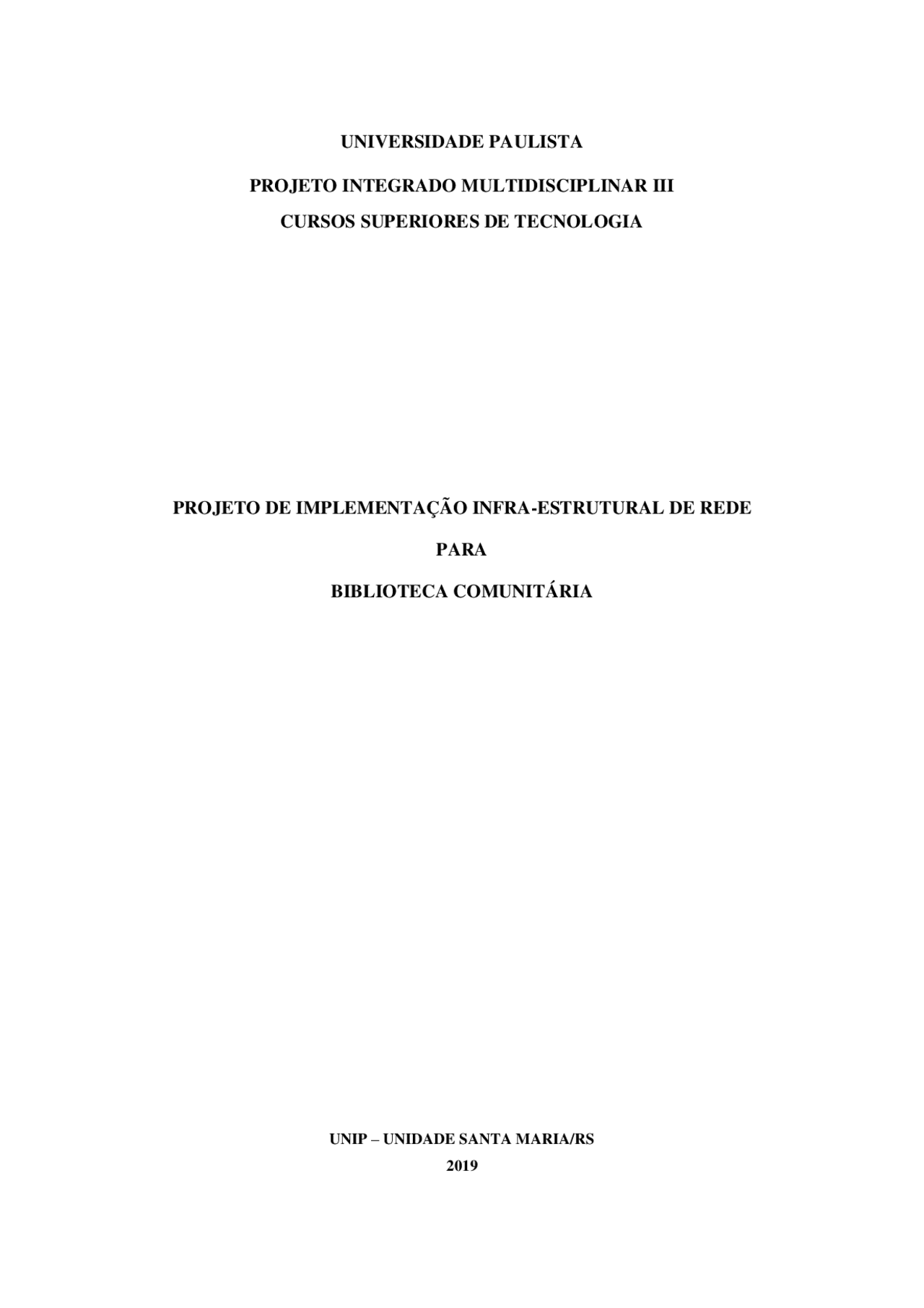

UNIVERSIDADE PAULISTA
PROJETO INTEGRADO MULTIDISCIPLINAR III
CURSOS SUPERIORES DE TECNOLOGIA
PROJETO DE IMPLEMENTAÇÃO INFRA-ESTRUTURAL DE REDE
PARA
BIBLIOTECA COMUNITÁRIA
UNIP – UNIDADE SANTA MARIA/RS
2019
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Implementação de uma Infraestrutura de Rede em uma Biblioteca Comunitária, Manuais, Projetos, Pesquisas de Redes de Computadores
Projeto multidisciplinar Integrado
Tipologia: Manuais, Projetos, Pesquisas
2020
1 / 18
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Implementação de uma Infraestrutura de Rede em uma Biblioteca Comunitária e outras Manuais, Projetos, Pesquisas em PDF para Redes de Computadores, somente na Docsity!
UNIVERSIDADE PAULISTA
PROJETO INTEGRADO MULTIDISCIPLINAR III
CURSOS SUPERIORES DE TECNOLOGIA
PROJETO DE IMPLEMENTAÇÃO INFRA-ESTRUTURAL DE REDE
PARA
BIBLIOTECA COMUNITÁRIA
UNIP – UNIDADE SANTA MARIA/RS 2019
UNIVESIDADE PAULISTA
PROJETO INTEGRADO MULTIDISCIPLINAR III
CURSOS SUPERIORES DE TECNOLOGIA
PROJETO DE IMPLEMENTAÇÃO INFRA-ESTRUTURAL DE REDE
PARA
BIBLIOTECA COMUNITÁRIA
Nome: Alessandro da Silva de Medeiros Ra: Nome: Jailson Saraiva Trindade Ra: Nome: Jordan Guerra Santos Ra: Nome: Lucas Eduardo Da Conceição Montel Ra: Nome: Valdemir Ferreira da Rocha Junior Ra: Curso: Tecnologia em Redes de Computadores Semestre: 2º
UNIP – UNIDADE SANTA MARIA/RS 2019
ABSTRACT
The present work seeks about the disciplines of structured cabling, data and communication networks and network architecture, to present the implementation of a network infrastructure in a community library with computers in a properly applied topology with logical physical security where the company PIM IV following regulatory standard 565 about cabling execution following the structured internal network standard.
The objective of this scenario is to show that it is becoming increasingly necessary to use a structural implementation of networks in specific areas mentioned here, in order to foster knowledge in technology and development through the implementation of a network for the training of professionals in the field. of technology in computer networks.
Keywords: Community library; network infrastructure, structured cabling.
SUMÁRIO
- INTRODUÇÃO-----------------------------------------------------------------------
- DESENVOLVIMENTO ------------------------------------------------------------
- 2.1 Planta baixa --------------------------------------------------------------------------
- 2.2 Topologia da Rede ------------------------------------------------------------------
- 2.3 Apresentação Estrutural ----------------------------------------------------------
- CABEAMENTO ESTRUTURADO ----------------------------------------------
- 3.1 Cabo de rede Cat5e -----------------------------------------------------------------
- REDES DE DADOS E COMUNICAÇÃO --------------------------------------
- 4.1 Modelo de Referência Open System Interconnection (OSI) ---------------
- 4.2 Categorias básicas de topologias de rede --------------------------------------
- 4.3 Camada física ------------------------------------------------------------------------
- 4.4 Camada de enlace de dados-------------------------------------------------------
- 4.5 Camada de Rede --------------------------------------------------------------------
- 4.6 Camada de transporte -------------------------------------------------------------
- 4.7 Camada de sessão -------------------------------------------------------------------
- 4.8 Camada de apresentação ----------------------------------------------------------
- 4.9 Camada de aplicação---------------------------------------------------------------
- ENDEREÇAMENTO DE REDE -------------------------------------------------
- 5.1 Protocolo IPv4 -----------------------------------------------------------------------
- 5.2 Estrutura de Endereçamento Local ---------------------------------------------
- CONCLUSÃO ------------------------------------------------------------------------
- REFERENCIAS ----------------------------------------------------------------------
2. DESENVOLVIMENTO
2.1 Planta Baixa
A planta estrutural da sala encontra-se no térreo do prédio como podemos ver na imagem abaixo, onde foram disponibilizados 30 computadores em uma área de trinta e seis metros quadrados (36m²) executada diretamente no programa visio.
2.2 Topologia da Rede
A topologia física rede refere-se ao mapa estrutural que a empresa designou para essa implementação. Ao analisarmos a sala verificamos que a topologia mais adequada é a estrela (Figura.1) onde os computadores estarão dispostos em duas switches de 24 portas cada.
Além disso foi necessário a colocação de um roteador do tipo gigabit ethernet ao qual fica responsável pela distribuição dos endereços IP,s por modo fixo.
Figura.
2.3 Apresentação estrutural
Na Sala foi disposto um mini rack de parede de modelo 19 470mm preto de rede lan, onde estarão as swtchis juntamente com 2 patch panels para manter a organização dos cabos e o roteador que fara a distribuição de ips e controle nas maquinas.
Os cabos que sairão do rack serão direcionados por calhas vasadas as quais estão condicionadas no teto da sala e seguirão até a parede.
Na parede estará disposto uma tomada de telecomunicação com keystone do tipo RJ 45, modelo cat5e onde será conectado ao computador da área de trabalho.
3. CABEAMENTO ESTRUTURADO
O cabeamento estruturado é a base de uma rede de comunicações moderna, seguindo normas de padronização e tomando uma série de cuidados para garantir a proteção e o bom desempenho da rede.
O projeto é feito a base de um cabeamento estruturado, pois ele oferece uma boa organização dentro das normas para obter uma melhor relação custo benefício, oferecendo baixos riscos de sofrer problemas de desempenho, e proporcionando uma fácil manutenção e o gerenciamento.
Nesse projeto será usado o sistema de cabeamento estruturado cat6, suporta tráfego de voz, imagens e dados, seguindo normas definidas pela ANSI/TIA-568- C.2. O padrão que os cabos de rede usarão será o padrão 568A. o cabeamento estruturado cat6 apresenta uma melhor imunidade a interferências externas, já que seus sistemas operam de forma mais estável, reduzindo a retransmissão de pacotes, trazendo mais estabilidade e confiança para a conexão
Padrão A
O modelo de rede escolhido para o projeto foi o Estrela por se adequar exatamente a necessidade levantada.
Conforme o site oficinadanet.com.br, topologia de rede é o padrão no qual o meio de rede está conectado aos computadores e outros componentes de rede. Essencialmente, é a estrutura topológica da rede, e pode ser descrito fisicamente ou logicamente. Há várias formas nas quais se pode organizar a interligação entre cada um dos nós (computadores) da rede. A topologia física é a verdadeira aparência ou layout da rede, enquanto que a lógica descreve o fluxo dos dados através da rede.
4.2 Categorias básicas de topologias de rede
Topologia física: representa como as redes estão conectadas (layout físico) e o meio de conexão dos dispositivos de redes (nós ou nodos). A forma com que os cabos são conectados, e que genericamente chamamos de topologia da rede (física), influencia em diversos pontos considerados críticos, como a flexibilidade, velocidade e segurança.
Topologia lógica refere-se à maneira como os sinais agem sobre os meios de rede, ou a maneira como os dados são transmitidos através da rede a partir de um dispositivo para o outro sem ter em conta a interligação física dos dispositivos. Topologias lógicas são frequentemente associadas à Media Access Control métodos e protocolos. Topologias lógicas são capazes de serem reconfiguradas dinamicamente por tipos especiais de equipamentos como roteadores e switches.
Mais comum atualmente, a topologia em estrela utiliza cabos de par trançado e um concentrador como ponto central da rede. O concentrador se encarrega de retransmitir todos os dados para todas as estações, mas com a vantagem de tornar mais fácil a localização dos problemas, já que se um dos cabos, uma das portas do concentrador ou uma das placas de rede estiver com problemas, apenas o nó ligado ao componente defeituoso ficará fora da rede.
APRESENTAÇÃO TEORICA FISICA DA REDE
A rede possui um roteador central com duas portas Gigabit, sendo a porta 0/ com o IP fixado conforme a classe C em 192.168.0.1, com máscara 255.255.255.0, ligando ao switch 1, desta maneira os hosts possuem IP fixo partindo do 192.168.0. até 192.168.0.19, para os endereços de DNS e Gateway usamos o IP 192.168.0.1 do roteador.
A porta 0/1 do roteador segue o mesmo padrão da porta 0/0 porem desta vez foi utilizado o IP 192.16.0.1 com máscara 255.255.0.0, ligando ao switch 0. OS IPs são fixos partindo do 192.16.0.2 até 192.16.0.13, para os endereços de DNS e Gateway usamos o IP 192.16.0.1.
4.3 Camada física
A camada física trata da transmissão de bits brutos por um canal de comunicação. O projeto da rede deve garantir que, quando um lado enviar um bit 1, o outro lado o receberá como um bit 1, não como um bit 0. Nesse caso, as questões mais comuns são a voltagem a ser usada para representar um bit 1 e um bit 0, a quantidade de nano segundos que um bit deve durar, o fato de a transmissão poder ser ou não realizada nos dois sentidos simultaneamente, a forma como a conexão inicial será estabelecida e de que maneira ela será encerrada
A camada de transporte também determina que tipo de serviço deve ser fornecido à camada de sessão e, em última análise, aos usuários da rede. O tipo de conexão de transporte mais popular é um canal ponto a ponto livre de erros que entrega mensagens ou bytes na ordem em que eles foram enviados. No modelo TCP/IP, a camada localizada acima da camada inter-redes é chamada camada de transporte. A finalidade dessa camada é permitir que as entidades pares dos hosts de origem e de destino mantenham uma conversação, exatamente como acontece na camada de transporte OSI. Dois protocolos fim a fim foram definidos aqui.
O primeiro deles, o TCP (Transmission Control Protocol — protocolo de controle de transmissão), é um protocolo orientado a conexões confiável que permite a entrega sem erros de um fluxo de bytes originário de uma determinada máquina em qualquer computador da inter-rede. Esse protocolo fragmenta o fluxo de bytes de entrada em mensagens discretas e passa cada uma delas para a camada inter-redes.
No destino, o processo TCP receptor volta a montar as mensagens recebidas no fluxo de saída. O TCP também cuida do controle de fluxo, impedindo que um transmissor rápido sobrecarregue um receptor lento com um volume de mensagens maior do que ele pode manipular.
4.7 Camada de Sessão
A camada de sessão permite que os usuários de diferentes máquinas estabeleçam sessões entre eles. Uma sessão oferece diversos serviços, inclusive o controle de diálogo (mantendo o controle de quem deve transmitir em cada momento), o gerenciamento de símbolos (impedindo que duas partes tentem executar a mesma operação crítica ao mesmo tempo) e a sincronização (realizando a verificação periódica de transmissões longas para permitir que elas continuem a partir do ponto em que estavam ao ocorrer uma falha).
4.8 Camada de Apresentação
Diferente das camadas mais baixas, que se preocupam principalmente com a movimentação de bits, a camada de apresentação está relacionada à sintaxe e à semântica das informações transmitidas. Para tornar possível a comunicação entre computadores com diferentes representações de dados, as estruturas de dados a serem intercambiadas podem ser definidas de maneira abstrata, juntamente com uma codificação padrão que será usada durante a conexão. A camada de apresentação gerencia essas estruturas de dados abstratas e permite a definição e o intercâmbio de estruturas de dados de nível mais alto (por exemplo, registros bancários).
4.9 Camada de Aplicação
A camada de aplicação contém uma série de protocolos comumente necessários para os usuários. Um protocolo de aplicação amplamente utilizado é o HTTP (HyperText Transfer Protocol), que constitui a base para a World Wide Web. Quando um navegador deseja uma página da Web, ele envia o nome da página desejada ao servidor, utilizando o HTTP. Então, o servidor transmite a página de volta. Outros protocolos de aplicação são usados para transferências de arquivos, correio eletrônico e transmissão de notícias pela rede.
Detecção e correção de erros introduzidos nos meios de transmissão.
Roteamento de pacotes de redes
Meio e métodos de entrega de dados ponta a ponta.
Negociação e estabelecimento de conexão com outro nó
Formatação de dados e conversão de caracteres e códigos.
Funções especificas (e-mail, navegador, transferência de arquivos
Transmissão de bits através do meio físico.
Visto que a biblioteca irá implementar uma estrutura de 30 computadores, foi efetuado o cálculo de sub-rede utilizando a classe C de endereçamento IP. Assim, para comportar essa estrutura, a melhor opção foi a divisão em dois endereços de sub- redes que comportam 127 host cada, proporcionando uma margem para futuras implementações.
A tabela dos endereços das sub-redes e broadcast:
Máscara de rede Sub-rede Endereços da rede
Endereços de Broadcast 255.255.255.0 1º Sub-rede 192.168.0.02 a 192.168.0.
255.255.0.0 2º Sub-rede 192.16.0.02 a 192.16.0.
Conclusão
A implementação de uma rede em biblioteca comunitária tem por fundamental objetivo a integração da informação na sociedade como um todo para que sejam supridas de tais formas as necessidades de uma comunidade para a pesquisa sócia educativa de um público integrado dentro de sua sociedade.
A execução de uma rede dentro de um projeto comunitário mostra a realidade estrutural aplicada dentro de uma tecnologia de computadores com a formação de uma topologia estrela que se faz necessária para a comunicação entre sistemas para integração dessa topologia.
Portanto em plantas baixas de salas e setores é importante a integração, sem afetar a rede toda com controle da comunicação entre computadores; dando acesso ao conhecimento a sociedade ali necessitada.
