4
4
63
7
152
1
8

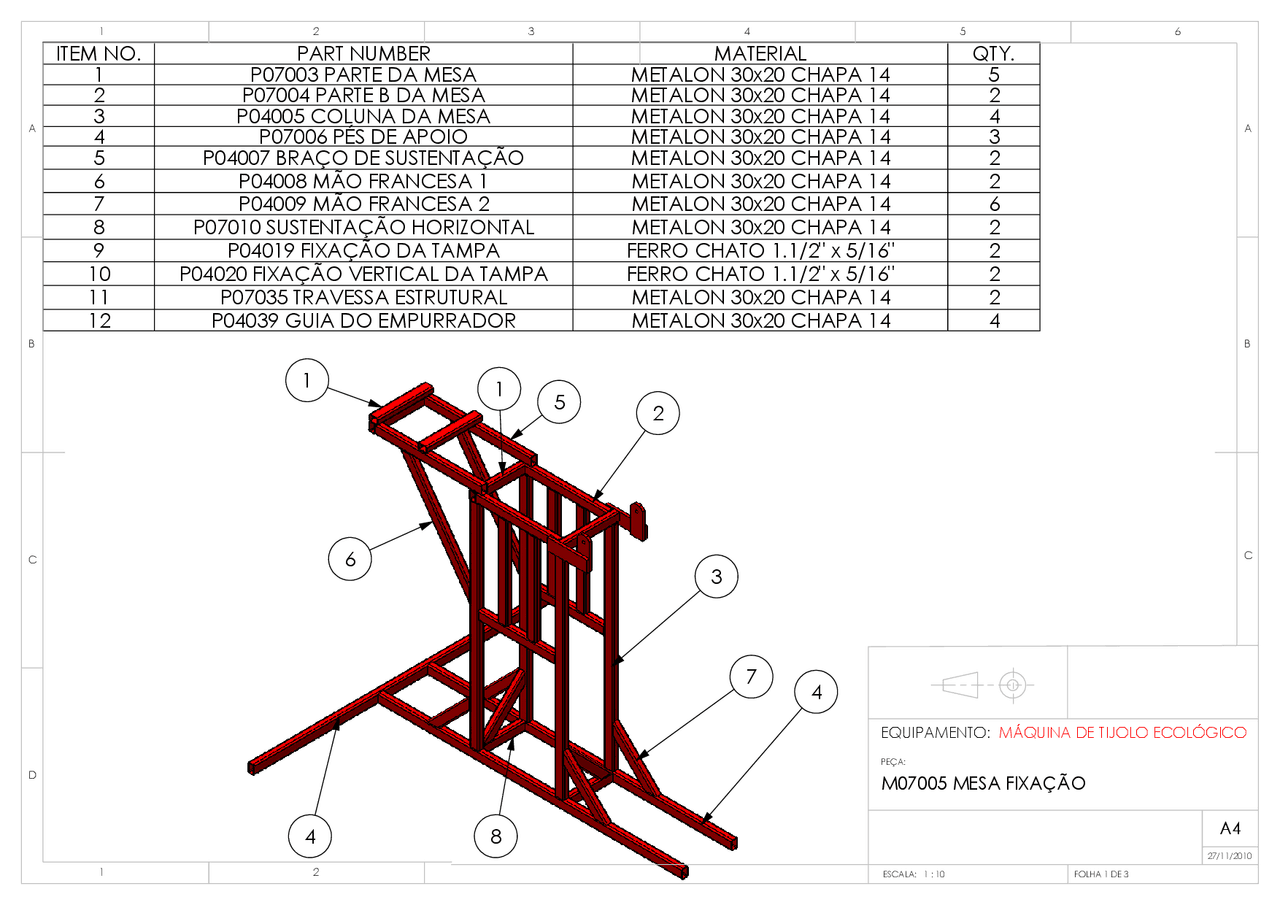

ITEM NO.
PART NUMBER
MATERIAL
QTY.
1
P07003 PARTE DA MESA
METALON 30x20 CHAPA 14
5
2
P07004 PARTE B DA MESA
METALON 30x20 CHAPA 14
2
3
P04005 COLUNA DA MESA
METALON 30x20 CHAPA 14
4
4
P07006 PÉS DE APOIO
METALON 30x20 CHAPA 14
3
5
P04007 BRAÇO DE SUSTENTAÇÃO
METALON 30x20 CHAPA 14
2
6
P04008 MÃO FRANCESA 1
METALON 30x20 CHAPA 14
2
7
P04009 MÃO FRANCESA 2
METALON 30x20 CHAPA 14
6
8
P07010 SUSTENTAÇÃO HORIZONTAL METALON 30x20 CHAPA 14
2
9
P04019 FIXAÇÃO DA TAMPA
FERRO CHATO 1.1/2" x 5/16"
2
10
P04020 FIXAÇÃO VERTICAL DA TAMPA
FERRO CHATO 1.1/2" x 5/16"
2
11
P07035 TRAVESSA ESTRUTURAL
METALON 30x20 CHAPA 14
2
12
P04039 GUIA DO EMPURRADOR
METALON 30x20 CHAPA 14
4
B
C
D
1
2
A
3
2
1
4
B
A
5
6
PEÇA:
ESCALA: 1 : 10
FOLHA 1 DE 3
A4
C
M07005 MESA FIXAÇÃO
27/11/2010
EQUIPAMENTO:
MÁQUINA DE TIJOLO ECOLÓGICO
