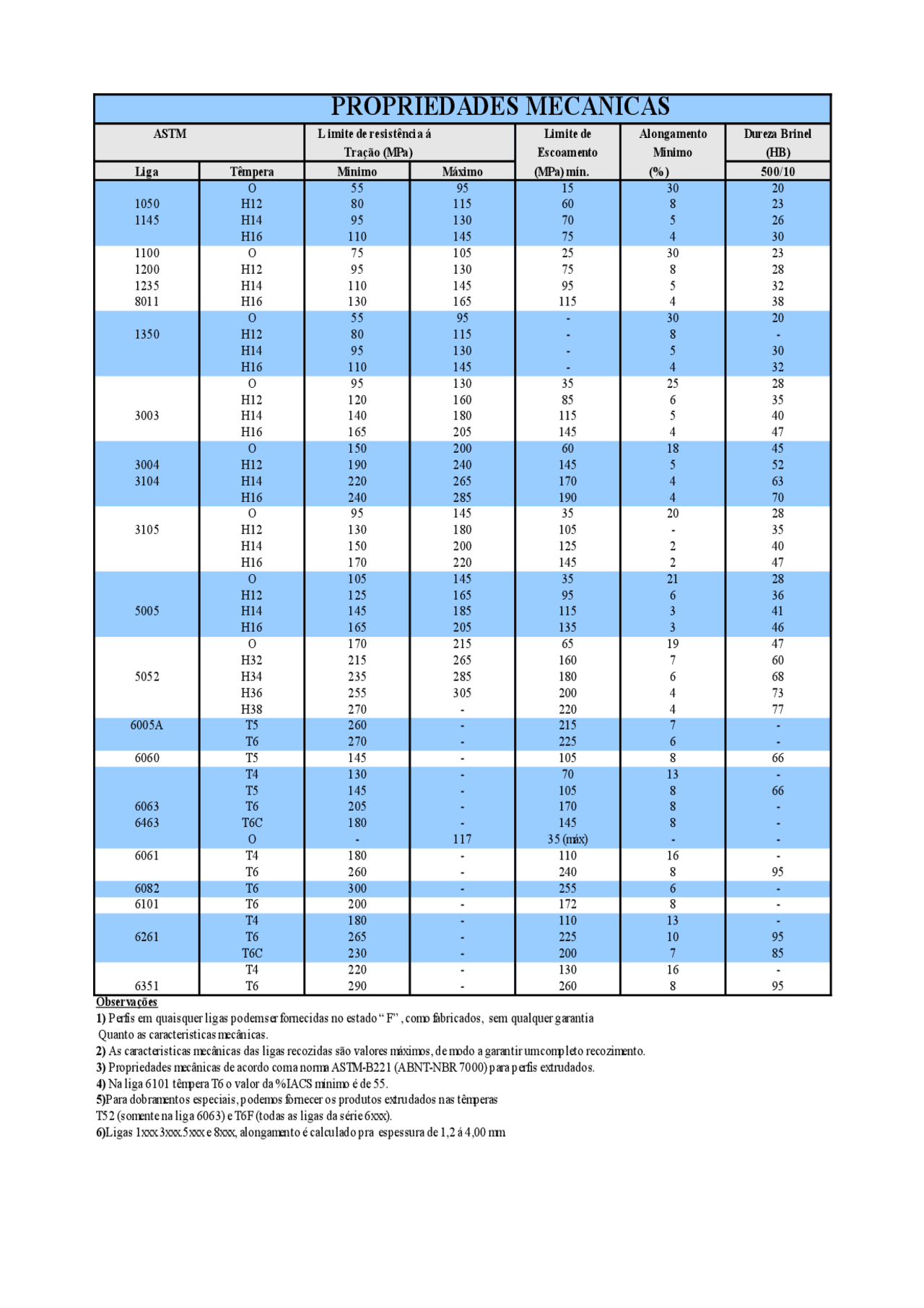

PROPRIEDADES MECÂNICAS
ASTM L imite de resistência á Limite de Alongamento Dureza Brinel
Tração (MPa) Escoamento Mínimo (HB)
Liga Têmpera Mínimo Máximo (MPa) mín. (%) 500/ 10
O 55 95 15 3 0 20
1050 H12 80 115 60 8 2 3
1145 H14 95 130 70 5 2 6
H16 11 0 145 75 4 30
1100 O 75 105 2 5 3 0 2 3
1200 H12 95 130 75 8 2 8
1235 H 14 110 145 95 5 32
8011 H16 130 165 115 4 38
O 55 95 - 30 2 0
1350 H 12 80 115 - 8 -
H14 95 13 0 - 5 3 0
H16 11 0 145 - 4 3 2
O 95 130 3 5 2 5 2 8
H12 12 0 160 85 6 35
3003 H14 140 180 115 5 40
H16 165 205 145 4 47
O 150 200 6 0 18 45
3004 H12 190 240 145 5 52
3104 H14 220 265 170 4 63
H16 240 285 190 4 70
O 95 145 3 5 2 0 2 8
3105 H12 130 180 105 - 35
H14 150 200 125 2 40
H16 170 220 145 2 47
O 105 145 3 5 21 28
H12 12 5 165 95 6 36
5005 H14 145 185 115 3 41
H16 165 205 135 3 46
O 170 215 6 5 19 47
H32 215 265 160 7 60
5052 H34 235 285 180 6 68
H36 255 305 200 4 73
H38 27 0 - 220 4 77
6005 A T5 260 - 2 15 7 -
T6 270 - 2 25 6 -
6060 T5 1 45 - 10 5 8 66
T4 130 - 70 13 -
T5 145 - 1 05 8 66
6063 T6 2 05 - 17 0 8 -
6463 T6C 180 - 1 45 8 -
O - 1 17 35 (máx) - -
6061 T4 180 - 11 0 16 -
T6 260 - 2 40 8 95
6082 T6 3 00 - 25 5 6 -
6101 T6 2 00 - 17 2 8 -
T4 180 - 1 10 13 -
6261 T6 265 - 22 5 10 95
T6C 230 - 200 7 85
T4 220 - 1 30 16 -
6351 T6 2 90 - 26 0 8 95
Observações
Quanto as caracteristicas mecânicas.
T52 (somente na lig a 6063 ) e T6F (todas as li gas da série 6xxx).
1) Perfis em quaisquer li gas podem ser fornecidas no estado “ F” , como fabricados, sem qualquer garanti a
2) As caracterist icas mecânicas das li gas recozidas são valores máximos, de modo a garantir um completo recozimento.
3) Prop riedades mecânicas de acordo com a norma ASTM-B221 (ABNT-NBR 7000) para perfis extrudados .
4) Na liga 61 01 têmpera T6 o valor da % IACS mínimo é de 55.
5)P ara dobramentos especiais , podemos fornecer os produt os extrudado s nas têmperas
6)Lig as 1xxx.3xxx.5xxx e 8xxx, alongamento é calculado p ra espes sura de 1,2 á 4,00 mm.
