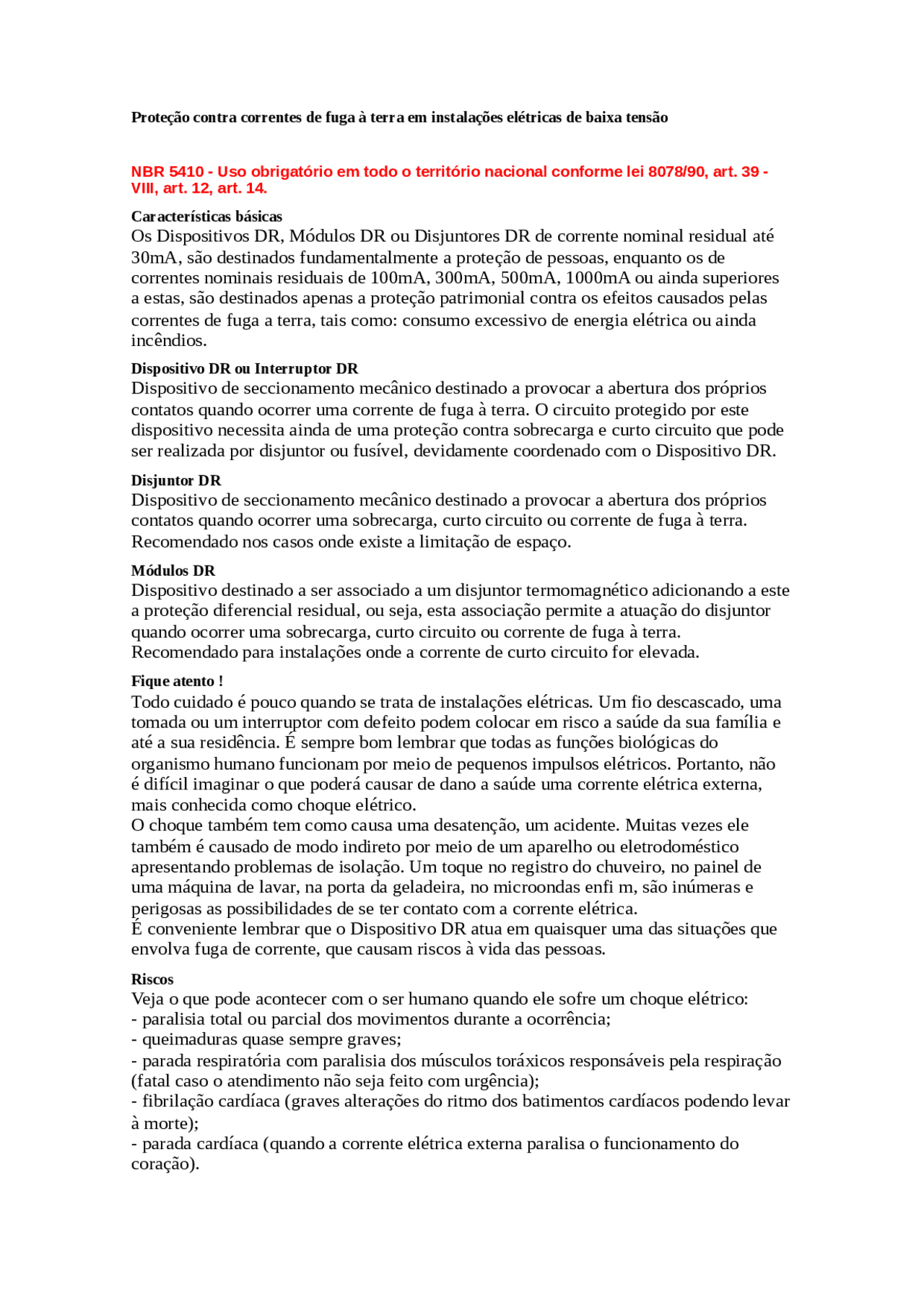

Proteção contra correntes de fuga à terra em instalações elétricas de baixa tensão
NBR 5410 - Uso obrigatório em todo o território nacional conforme lei 8078/90, art. 39 -
VIII, art. 12, art. 14.
Características básicas
Os Dispositivos DR, Módulos DR ou Disjuntores DR de corrente nominal residual até
30mA, são destinados fundamentalmente a proteção de pessoas, enquanto os de
correntes nominais residuais de 100mA, 300mA, 500mA, 1000mA ou ainda superiores
a estas, são destinados apenas a proteção patrimonial contra os efeitos causados pelas
correntes de fuga a terra, tais como: consumo excessivo de energia elétrica ou ainda
incêndios.
Dispositivo DR ou Interruptor DR
Dispositivo de seccionamento mecânico destinado a provocar a abertura dos próprios
contatos quando ocorrer uma corrente de fuga à terra. O circuito protegido por este
dispositivo necessita ainda de uma proteção contra sobrecarga e curto circuito que pode
ser realizada por disjuntor ou fusível, devidamente coordenado com o Dispositivo DR.
Disjuntor DR
Dispositivo de seccionamento mecânico destinado a provocar a abertura dos próprios
contatos quando ocorrer uma sobrecarga, curto circuito ou corrente de fuga à terra.
Recomendado nos casos onde existe a limitação de espaço.
Módulos DR
Dispositivo destinado a ser associado a um disjuntor termomagnético adicionando a este
a proteção diferencial residual, ou seja, esta associação permite a atuação do disjuntor
quando ocorrer uma sobrecarga, curto circuito ou corrente de fuga à terra.
Recomendado para instalações onde a corrente de curto circuito for elevada.
Fique atento !
Todo cuidado é pouco quando se trata de instalações elétricas. Um fio descascado, uma
tomada ou um interruptor com defeito podem colocar em risco a saúde da sua família e
até a sua residência. É sempre bom lembrar que todas as funções biológicas do
organismo humano funcionam por meio de pequenos impulsos elétricos. Portanto, não
é difícil imaginar o que poderá causar de dano a saúde uma corrente elétrica externa,
mais conhecida como choque elétrico.
O choque também tem como causa uma desatenção, um acidente. Muitas vezes ele
também é causado de modo indireto por meio de um aparelho ou eletrodoméstico
apresentando problemas de isolação. Um toque no registro do chuveiro, no painel de
uma máquina de lavar, na porta da geladeira, no microondas enfi m, são inúmeras e
perigosas as possibilidades de se ter contato com a corrente elétrica.
É conveniente lembrar que o Dispositivo DR atua em quaisquer uma das situações que
envolva fuga de corrente, que causam riscos à vida das pessoas.
Riscos
Veja o que pode acontecer com o ser humano quando ele sofre um choque elétrico:
- paralisia total ou parcial dos movimentos durante a ocorrência;
- queimaduras quase sempre graves;
- parada respiratória com paralisia dos músculos toráxicos responsáveis pela respiração
(fatal caso o atendimento não seja feito com urgência);
- fibrilação cardíaca (graves alterações do ritmo dos batimentos cardíacos podendo levar
à morte);
- parada cardíaca (quando a corrente elétrica externa paralisa o funcionamento do
coração).
