NOME:

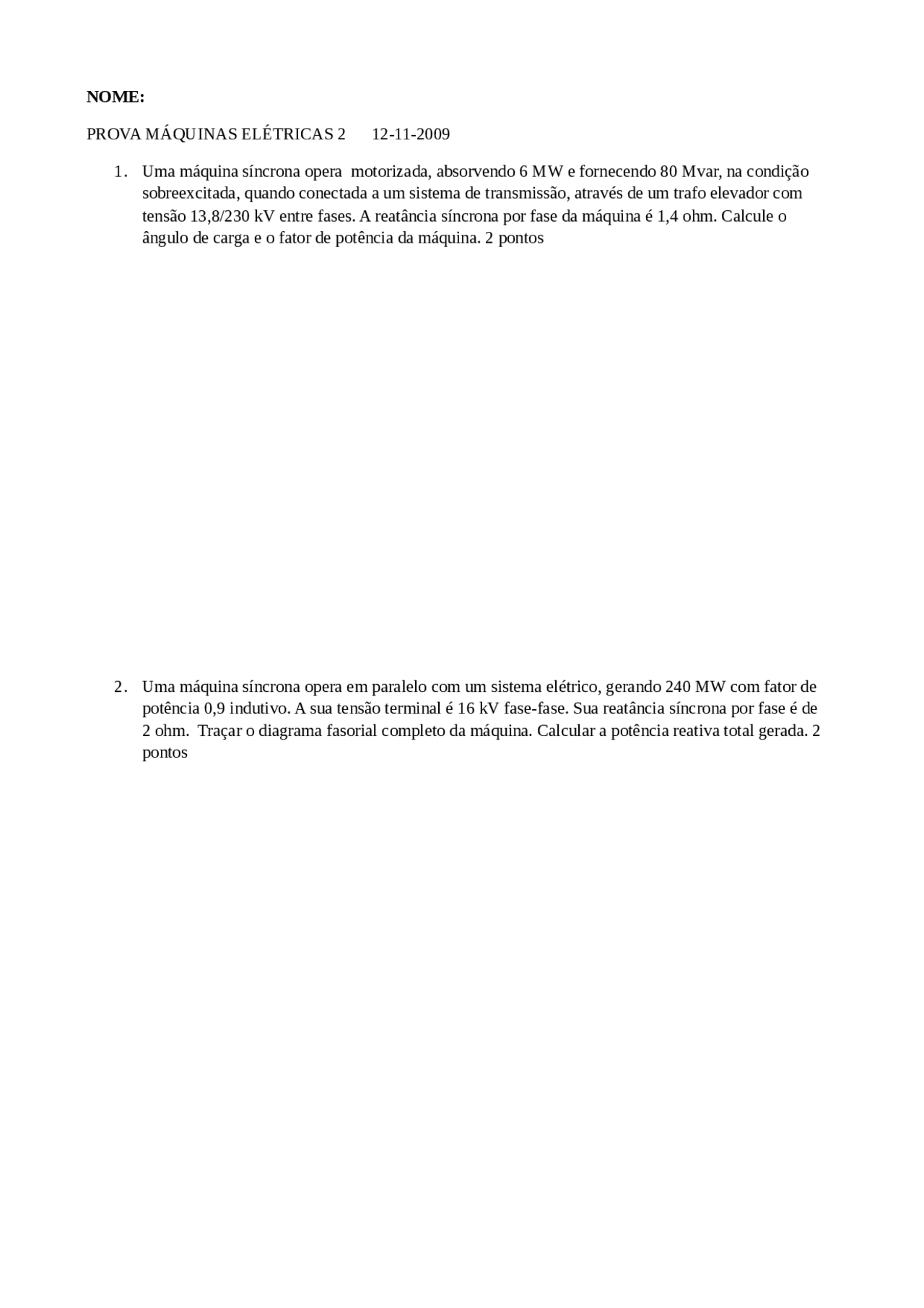

PROVA MÁQUINAS ELÉTRICAS 2 12-11-2009
1. Uma máquina síncrona opera motorizada, absorvendo 6 MW e fornecendo 80 Mvar, na condição
sobreexcitada, quando conectada a um sistema de transmissão, através de um trafo elevador com
tensão 13,8/230 kV entre fases. A reatância síncrona por fase da máquina é 1,4 ohm. Calcule o
ângulo de carga e o fator de potência da máquina. 2 pontos
2. Uma máquina síncrona opera em paralelo com um sistema elétrico, gerando 240 MW com fator de
potência 0,9 indutivo. A sua tensão terminal é 16 kV fase-fase. Sua reatância síncrona por fase é de
2 ohm. Traçar o diagrama fasorial completo da máquina. Calcular a potência reativa total gerada. 2
pontos
