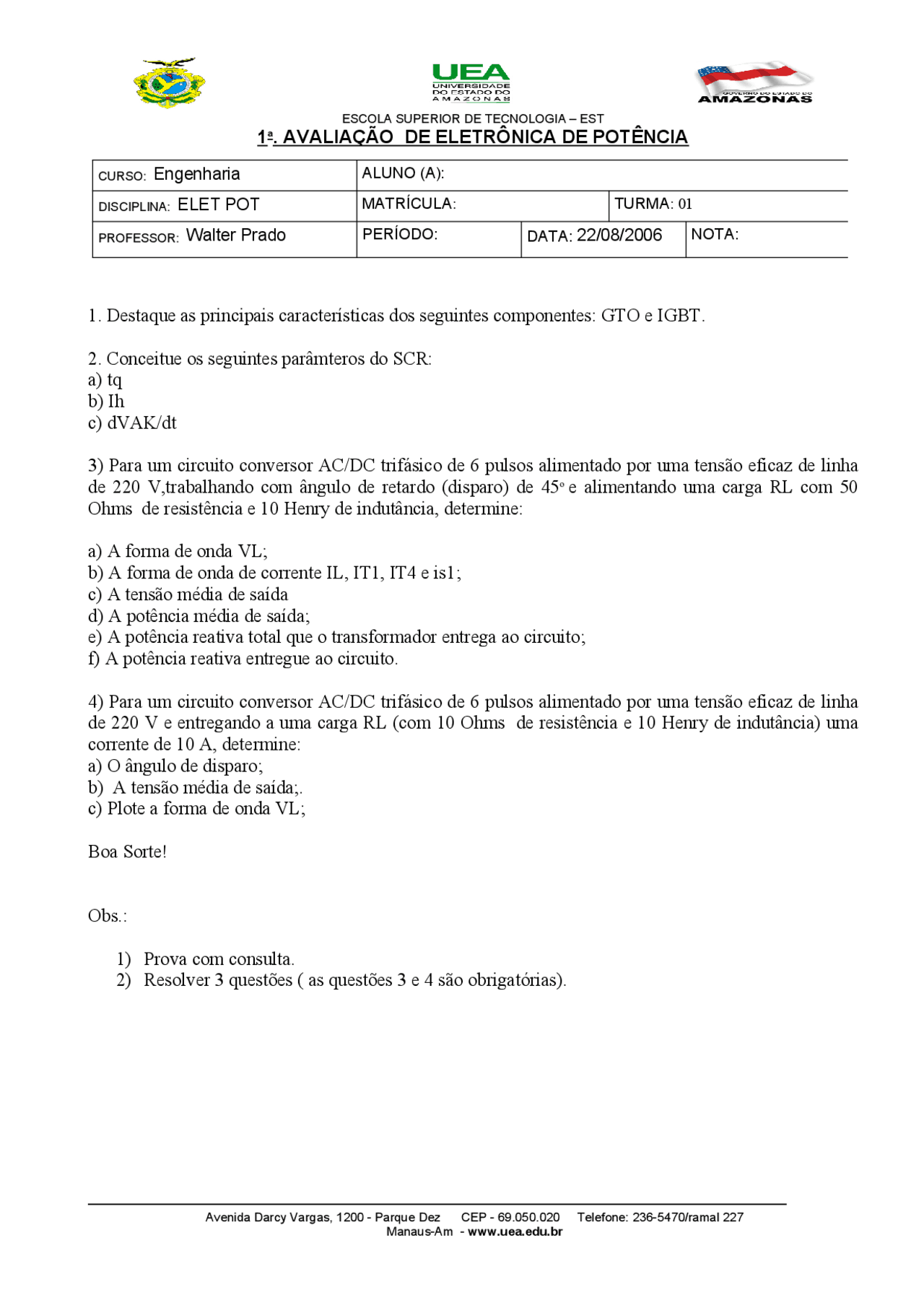

ESCOLA SUPERIOR DE TECNOLOGIA – EST
1a. AVALIAÇÃO DE ELETRÔNICA DE POTÊNCIA
Avenida Darcy Vargas, 1200 - Parque Dez CEP - 69.050.020 Telefone: 236-5470/ramal 227
Manaus-Am - www.uea.edu.br
1. Destaque as principais características dos seguintes componentes: GTO e IGBT.
2. Conceitue os seguintes parâmteros do SCR:
a) tq
b) Ih
c) dVAK/dt
3) Para um circuito conversor AC/DC trifásico de 6 pulsos alimentado por uma tensão eficaz de linha
de 220 V,trabalhando com ângulo de retardo (disparo) de 45o e alimentando uma carga RL com 50
Ohms de resistência e 10 Henry de indutância, determine:
a) A forma de onda VL;
b) A forma de onda de corrente IL, IT1, IT4 e is1;
c) A tensão média de saída
d) A potência média de saída;
e) A potência reativa total que o transformador entrega ao circuito;
f) A potência reativa entregue ao circuito.
4) Para um circuito conversor AC/DC trifásico de 6 pulsos alimentado por uma tensão eficaz de linha
de 220 V e entregando a uma carga RL (com 10 Ohms de resistência e 10 Henry de indutância) uma
corrente de 10 A, determine:
a) O ângulo de disparo;
b) A tensão média de saída;.
c) Plote a forma de onda VL;
Boa Sorte!
Obs.:
1) Prova com consulta.
2) Resolver 3 questões ( as questões 3 e 4 são obrigatórias).
