bg1
Disciplina: Pneumática
Professor: Luís Fernando Pagotti
Aluna: Adria Marcelle Pereira dos Reis
3ª Prova de Pneumática

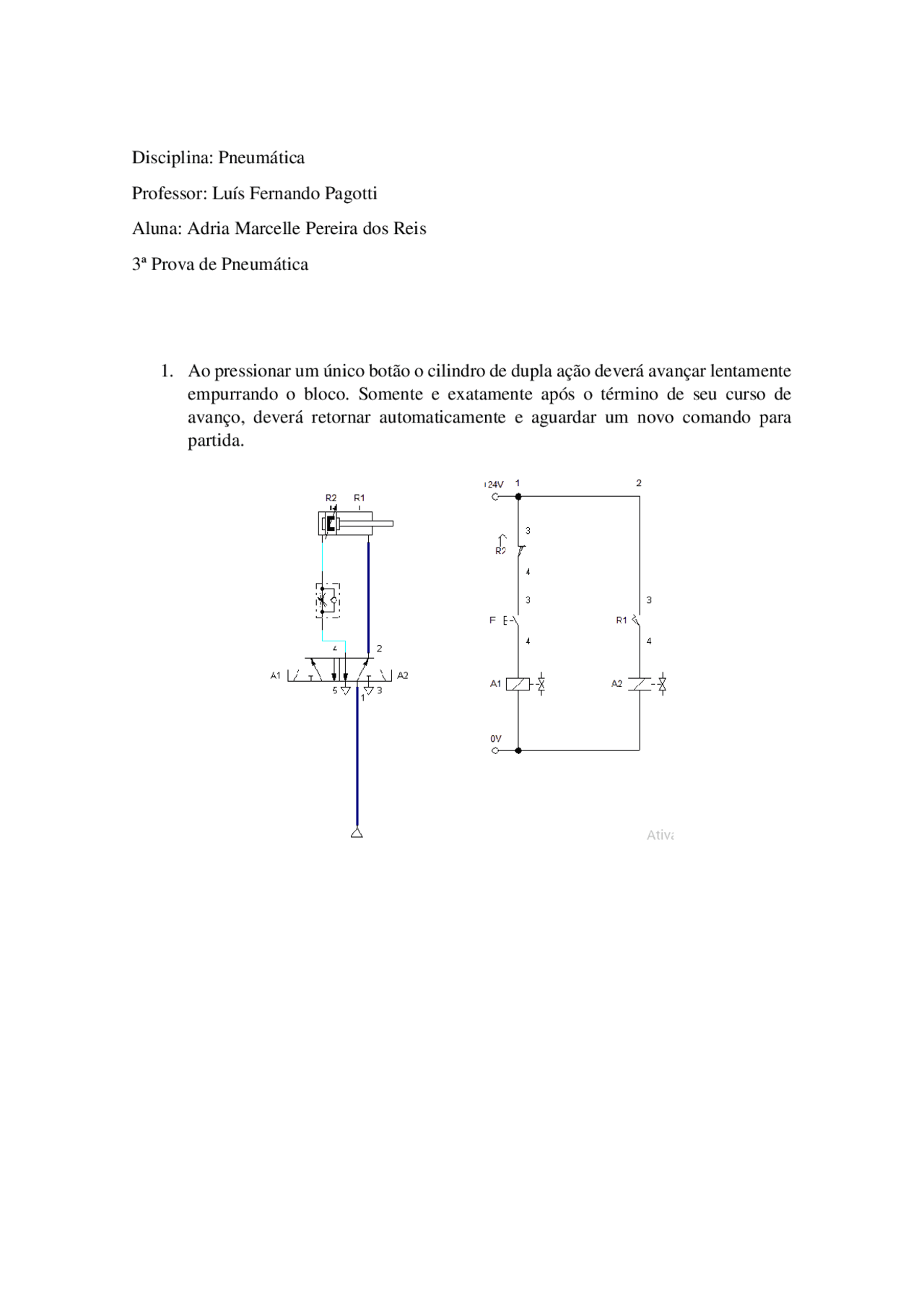

1. Ao pressionar um único botão o cilindro de dupla ação deverá avançar lentamente
empurrando o bloco. Somente e exatamente após o término de seu curso de
avanço, deverá retornar automaticamente e aguardar um novo comando para
partida.
pf3
pf4
pf5

Pré-visualização parcial do texto

Baixe Prova pneumática eletrotécnica e outras Provas em PDF para Pneumática, somente na Docsity!

Disciplina: Pneumática Professor: Luís Fernando Pagotti Aluna: Adria Marcelle Pereira dos Reis 3ª Prova de Pneumática

  1. Ao pressionar um único botão o cilindro de dupla ação deverá avançar lentamente empurrando o bloco. Somente e exatamente após o término de seu curso de avanço, deverá retornar automaticamente e aguardar um novo comando para partida.
  1. Dada a partida, o cilindro de dupla ação movimenta-se continuamente entre seu fim e início de curso, distribuindo esferas entre os condutos. Quando necessário, o movimento deve cessar, finalizando o ciclo do processo, e o cilindro deve permanecer avançado;
  2. Ao acionar um botão o cilindro de dupla ação deverá recuar lentamente. Após o término do recuo deverá aguardar por um período de tempo. Terminando o período de espera, o cilindro deverá avançar rapidamente e aguardar um novo comando.
  1. Os cilindros de dupla ação A e B compõem um dispositivo de giro e travamento de uma bancada. Inicialmente, a cada ciclo de operação o cilindro A encontra-se avançado fixando a roda e o cilindro B permanece recuado. Ao ser dada a partida, o cilindro A deve recuar liberando a roda. Após o recuo de “A”, o cilindro B avança proporcionando a rotação da bancada. Terminado o avanço de B, o cilindro A deverá avançar fixando a roda. Uma vez fixada a roda, o cilindro B deve recuar, e o dispositivo deve aguardar um novo comando.
  2. Dispositivo de função: ao ser dada a partida, o cilindro de dupla ação “A” avança fixando a peça. Imediatamente após o A atingir seu curso de avanço, o cilindro de dupla ação B avança lentamente realizando a furação. Ao termino de seu curso de avanço, o cilindro B deverá retornar lentamente. Uma vez, totalmente recuado, o cilindro A deverá liberar a peça, finalizando o ciclo completo.
  1. Nas aplicações de Sensores Eletrônicos em corrente contínua, foram ilustradas as suas ligações. Todavia, se fossem empregados sensores eletrônicos alimentados em corrente alternada (saída tipo TRIAC), como deveriam ficar estas ligações? Embora hajam duas conexões possíveis, qual seria a mais recomendada? Resolver o exercício nº 2, utilizando corrente alternada no circuito de comando.
