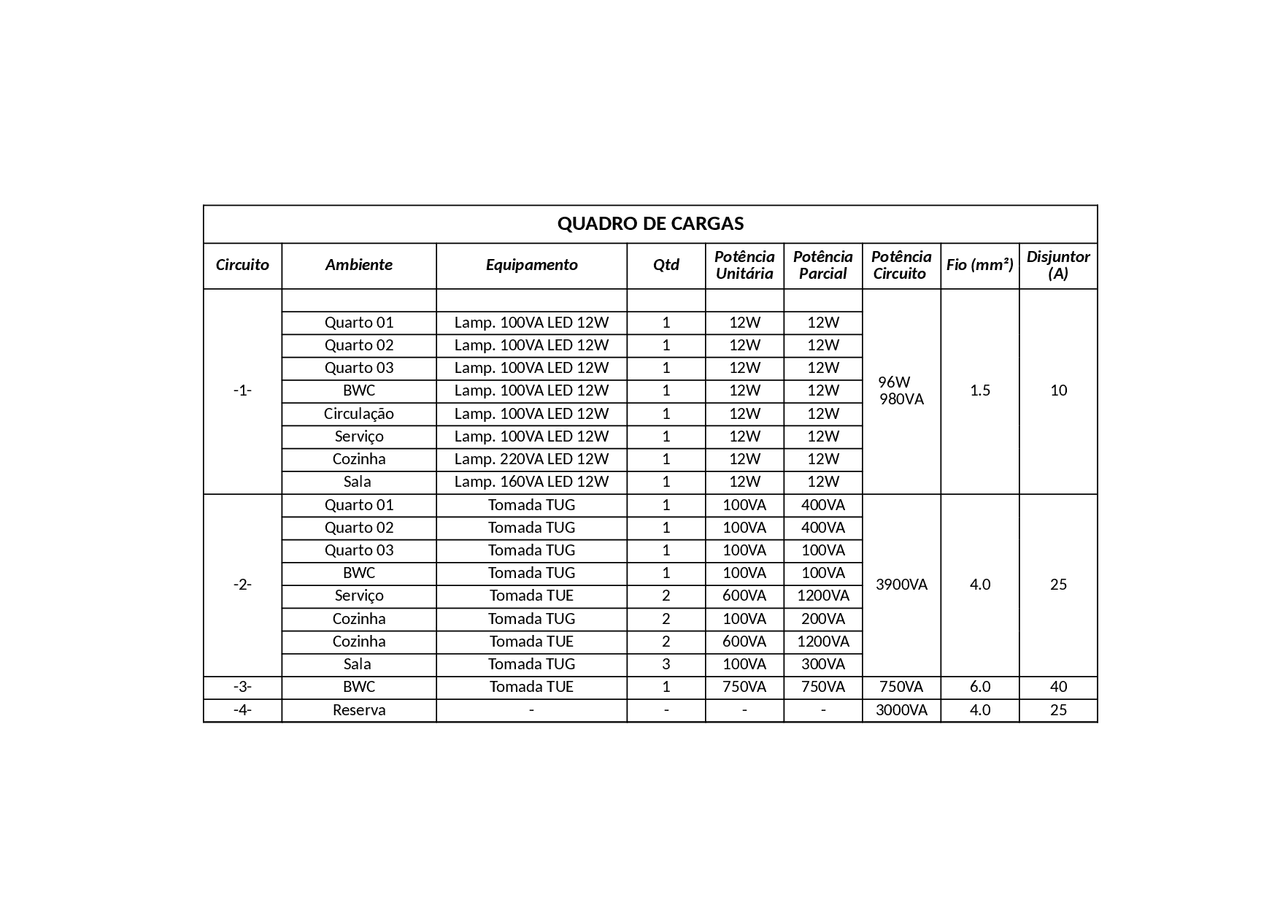

QUADRO DE CARGAS
Circuito Ambiente Equipamento Qtd Fio (mm²)
-1- 1.5 10
Quarto 01 Lamp. 100VA LED 12W 1 12W 12W
Quarto 02 Lamp. 100VA LED 12W 1 12W 12W
Quarto 03 Lamp. 100VA LED 12W 1 12W 12W
BWC Lamp. 100VA LED 12W 1 12W 12W
Circulação Lamp. 100VA LED 12W 1 12W 12W
Serviço Lamp. 100VA LED 12W 1 12W 12W
Cozinha Lamp. 220VA LED 12W 1 12W 12W
Sala Lamp. 160VA LED 12W 1 12W 12W
-2-
Quarto 01 Tomada TUG 1 100VA 400VA
3900VA 4.0 25
Quarto 02 Tomada TUG 1 100VA 400VA
Quarto 03 Tomada TUG 1 100VA 100VA
BWC Tomada TUG 1 100VA 100VA
Serviço Tomada TUE 2 600VA 1200VA
Cozinha Tomada TUG 2 100VA 200VA
Cozinha Tomada TUE 2 600VA 1200VA
Sala Tomada TUG 3 100VA 300VA
-3- BWC Tomada TUE 1 750VA 750VA 750VA 6.0 40
-4- Reserva - - - - 3000VA 4.0 25
Potência
Unitária
Potência
Parcial
Potência
Circuito
Disjuntor
(A)
96W
980VA
