Engenharia Mecânica Resistência dos Materiais I
Flexão
Estudar a flexão em barras é estudar o efeito dos momentos fletores nestas barras.
O estudo da flexão que se inicia, será dividido, para fim de entendimento, em duas partes:
- Tensões na flexão;
- Deformações e deslocamentos.
Tensões na Flexão
Antes de iniciar o estudo propriamente dito das tensões desenvolvidas na flexão é necessário recordar:
- Momento de uma força em relação a um ponto A intensidade do momento de uma força em relação a um ponto é igual ao produto entre a força e a distância entre o ponto e a linha de ação da força.
d F
P Plano do Momento
Linha de ação da Força
Figura 1 – Força F; ponto P e o plano do momento.
Para o ponto P da figura 1, a intensidade do momento (M) da força F é igual a:
M =F× d
e seu sentido é anti-horário.
Lembre-se aqui que; a distância entre um ponto e uma linha é sempre tomada na direção perpendicular a esta linha.
- Plano de um momento. O plano de um momento é aquele que contém a força e o ponto considerado.
Plano do Momento
P M
Figura 2 – Momento M no ponto P e o plano do momento.
- Momento Fletor Em uma barra, um momento é fletor quando o eixo da barra estiver contido no plano do momento.

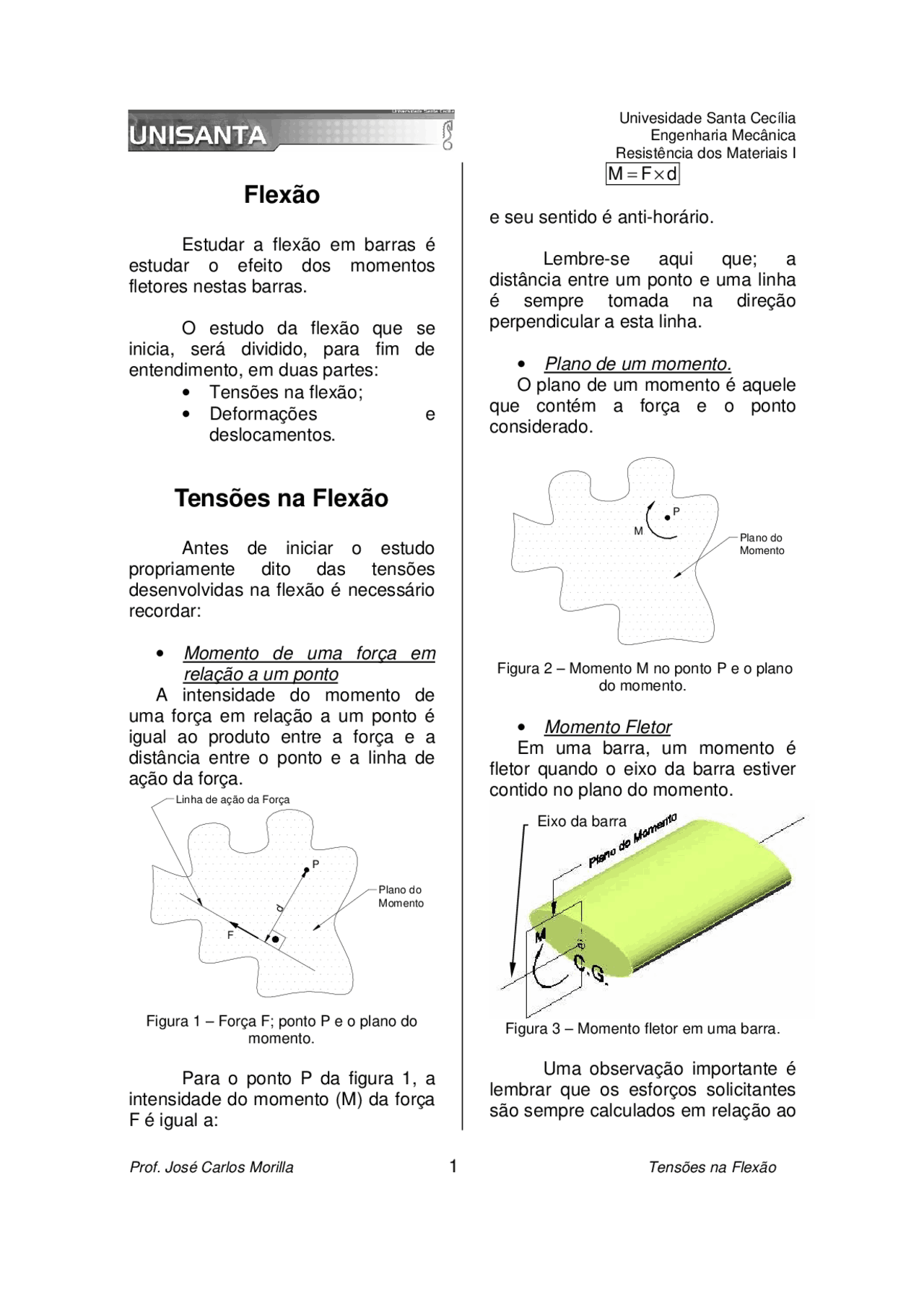

Figura 3 – Momento fletor em uma barra.
Uma observação importante é lembrar que os esforços solicitantes são sempre calculados em relação ao
Eixo da barra
Engenharia Mecânica Resistência dos Materiais I centro de gravidade da seção estudada.
Classificação da Flexão
O estudo das tensões na flexão se inicia pela classificação da flexão. A flexão é classificada de acordo com dois critérios:
- De acordo com a posição relativa entre o plano do momento e o par de eixos central de inércia da seção
Com este critério a flexão pode ser: 1.1. Flexão Normal Quando o plano do momento contém um dos eixos centrais de inércia da seção. Na figura 4, o par de eixos centrais de inércia é constituído pelos eixos y e z. Nesta figura, o plano do momento contém o eixo y.
Figura 4– Flexão Normal.
1.2. Flexão Oblíqua Quando nenhum dos eixos centrais de inércia da seção está contidos no plano do momento. Na figura 5, o plano do momento está inclinado em relação ao par de eixos centrais de inércia da seção.
Figura 5 – Flexão Oblíqua.
- De acordo com o esforço solicitante que acompanha o momento fletor.
Com este critério a flexão pode ser: 2.1. Flexão Pura Quando o momento fletor é o único esforço solicitante que atua na seção.
2.2. Flexão Simples Quando, além do momento fletor, atua uma força cortante na seção.
2.3. Flexão Composta Quando, além do momento fletor, atua uma força normal na seção.
Note-se que estes critérios são complementares. Assim, é possível existir uma flexão pura normal , uma flexão simples oblíqua , etc.
Tensões Normais na Flexão Pura Normal
Seja uma seção transversal, de área A, de uma barra em equilíbrio, onde é conhecido o par de eixos central de inércia (y;z),
Engenharia Mecânica Resistência dos Materiais I
M
Z
Figura 10 – Deslocamento dos pontos de uma seção transversal.
Note-se que as deformações que ocorrem nos pontos são
deformações longitudinais (ε). Este tipo de deformação está associada à
presença de uma tensão normal (σ).
Dentro do regime elástico, as deformações destes pontos são proporcionais às tensões que neles atuam. Assim, é possível concluir que as tensões normais que atuam nos pontos da seção são proporcionais às distâncias entre os pontos e o eixo y.
M σ
−σ
z
Figura 11 – Distribuição de tensões ao longo de uma linha paralela ao eixo z,
Como a tensão é proporcional à distância entre o ponto que ela atua e o eixo y, a variação desta tensão é
linear com esta distância e pode ser escrita como:
σ =a ×z+ b (1)
onde a e b são constantes.
Para determinar a tensão normal que atua em cada ponto da seção, se deve lembrar que:
=∫ ( σ× ) A
M z dA (2)
= ∫ σ× A
N dA (3)
Lembrando que não existe força normal aplicada na seção o resultado da expressão (3) deve ser nulo. Assim, se tem:
N dA 0 A
= (^) ∫σ× =
(a z b)dA 0
A
∫ × +^ =
(a z) dA b dA 0
A A
∫ ×^ +∫ ×^ =
a ( z)dA b dA 0
A A
× (^) ∫ + ×∫ = (4)
Na expressão (4), a integral
∫^ (^ ) A
z dA é igual ao momento estático
da área da seção em relação ao eixo y. Como o eixo y contém o centro de gravidade da seção, este momento estático é igual a zero. Assim, é possível escrever:
a × 0 +b×A= 0
Engenharia Mecânica Resistência dos Materiais I b × A= 0 (5)
Na expressão (5), a área A não pode ser igual a zero então, a constante b deve ser igual a zero.
Desta forma, a expressão (1) pode ser escrita da forma apresentada na expressão (7).
σ =a × z (7)
Quando a expressão (7) é substituída na expressão (3), se encontra:
=∫ ( × × ) A
M a z z dA
=∫ ( × ) A
M a z^2 dA
= ×∫ ( ) A
M a z^2 dA (8)
Na expressão (8), a integral
∫^ (^ ) A
z 2 dA é igual ao momento de
inércia da seção em relação ao eixo y (Iy). Assim, é possível escrever:
M =a×Ι y
y
M
a Ι
Substituindo a expressão (9) na expressão (7), se obtém:
z
M
y
×
σ = (10)
A expressão (10) mostra que a tensão em cada ponto depende do momento fletor que atua na seção, do momento de inércia da seção em
relação ao eixo “em torno do qual a seção gira” e da distância entre o ponto considerado e este eixo.
Note-se, também, que neste tipo de flexão a tensão será nula quando a distância entre o ponto considerado e o eixo, “em torno do qual a seção gira”, for igual a zero. Isto é, para os pontos da seção que se encontram sobre este eixo.
À linha formada pelos pontos onde a tensão normal é nula, se dá o nome de Linha Neutra.
A linha neutra “divide” a seção em duas partes: uma parte onde os pontos são tracionados e outra, onde os pontos são comprimidos. Isto pode ser observado pela figura 11.
A figura 12 mostra, mostra para a seção da figura 9 a parte tracionada, a parte comprimida e a linha neutra.
Figura 10 – Linha Neutra; Parte tracionada e parte comprimida de uma seção em uma flexão normal pura.
Lembre-se que, no caso do momento “girar a seção” em torno do eixo z, a tensão em cada ponto da seção pode ser determinada por:
Engenharia Mecânica Resistência dos Materiais I Observa-se, ainda na figura 14, que no lado comprimido existe uma linha de pontos mais afastada da linha neutra. Nestes pontos irá ocorrer a tensão de compressão mais negativa.
A esta tensão se dá o nome de Tensão Extrema de Compressão da
seção e se indica por min{ σ }.
Deve-se lembrar que em uma barra podem existir momentos fletores diferentes em seções diferentes. Assim, é possível dizer que a Tensão Extrema de Tração de uma barra é a maior tensão de tração encontrada dentre as extremas de tração das seções desta barra.
Da mesma forma, a Tensão Extrema de Compressão de uma barra é a tensão de compressão mais negativa, encontrada dentre as extremas de compressão das seções desta barra.
Dimensionamento.
O dimensionamento de uma barra submetida à flexão, com relação à intensidade do esforço aplicado, é feito limitando-se as tensões extremas aos valores das tensões admissíveis do material; isto é:
máx { σ } ≤σtração (12)
min { σ } ≤ σcompressão (13)
Flexão Composta Normal
Na flexão composta, além do momento fletor, existe a presença de uma força normal. Isto pode ser observado na figura 15.
Sabendo-se que a força desenvolve em cada ponto da seção uma tensão normal:
A
N
σ = (14)
é possível concluir que a tensão normal resultante existente em uma flexão composta é o resultado da soma vetorial entre a tensão normal desenvolvida pelo momento e a tensão normal desenvolvida pela força.
Figura 15 – Esforços na flexão normal composta.
Assim, para os esforços apresentados na figura 15, a tensão resultante em cada ponto fica:
A
N
z
M
y
y × ⊕ Ι
σ = (15)
No caso do momento “girar a seção” em torno do eixo z; a tensão
Engenharia Mecânica Resistência dos Materiais I resultante em cada ponto na flexão composta fica:
A
N
y
M
z
z (^) × ⊕ Ι
σ = (16)
OBS:-
- As expressões 15 e 16 mostram que a resultante da tensão normal em cada ponto é o resultado da soma algébrica entre a tensão normal desenvolvida pelo momento fletor e a tensão normal desenvolvida pela força normal.
- Nos pontos que se encontram sobre o eixo “em torno do qual a seção gira pelo momento”, a tensão normal resultante não é igual a zero. A tensão normal resultante será nula nos pontos de uma linha paralela a este eixo. Assim, em uma flexão normal composta, a linha neutra será um segmento de reta paralelo ao eixo “em torno do qual a seção gira”.
- Para determinar a posição desta linha neutra, se deve lembrar que, quando o momento “gira a seção” em torno do eixo y, a tensão normal resultante é dada por:
0 A
N
z
M
y
y × ⊕ = Ι
σ=
A
N
z
M
y
y (^) × =− Ι
y
y A M
N
z ×
×Ι
Figura 16 – Posição da linha neutra na flexão normal composta.
- Quando o momento “gira a seção” em torno do eixo z, a posição da linha neutra é dada por:
z
z A M
N
y ×
× Ι
Módulo de Resistência
Como visto anteriormente, o dimensionamento à flexão normal, é feito limitando-se os valores das tensões extremas aos valores das tensões admissíveis.
As tensões extremas são localizadas em pontos característicos da seção transversal. Por exemplo, na seção da figura 17, quando o momento “gira” a seção em torno do eixo y, as tensões extremas irão ocorrer, sempre, nos pontos A e B.
Engenharia Mecânica Resistência dos Materiais I um único módulo de resistência em relação a este eixo.
- Quando os pontos onde ocorrem as tensões extremas possuem distâncias diferentes em relação ao eixo, se indica por W o módulo de resistência de menor valor (encontrado para o ponto mais distante do eixo) e por W’ o módulo de resistência de maior valor (encontrado para o outro ponto).
- Quando se trabalha com materiais que possuem a mesma resistência à tração e à compressão, se usa apenas W.
Perfis Laminados
Para a construção de estruturas metálicas, é muito comum a utilização de barras de aço carbono obtidas por laminação. A estas barras se dá o nome de perfis laminados.
O nome do perfil, normalmente, traduz a forma da seção transversal. Os perfis mais comuns são:
Perfil I
Perfil C
Perfil T
Cantoneira de abas desiguais
Cantoneira de abas iguais
A parede vertical da seção destes perfis é chamada de alma do perfil. A parede horizontal é chamada de mesa do perfil. No caso das cantoneiras, cada parede da seção é chamada de aba.
Estes perfis são normalmente designados pelo comprimento da alma e pela massa por metro linear de comprimento do perfil.
Para cada um destes perfis, existe uma família de seções que são fabricadas de acordo com padrões já estabelecidos. Encontra-se dois tipos de padrão: o padrão americano e o padrão europeu.
A diferença básica entre estes padrões é que no perfil europeu existe apenas uma espessura para cada comprimento de alma; já no padrão americano, existem algumas espessuras de alma para cada comprimento.
Em cada um dos padrões são encontradas tabelas que fornecem as características da seção transversal dos perfis.
Pelo visto, para uma determinada solicitação, se deve selecionar o perfil que melhor se
Engenharia Mecânica Resistência dos Materiais I adapte às condições de dimensionamento. Esta seleção é feita por meio do módulo de resistência à flexão do perfil. As tabelas do anexo a este texto (a partir da página 13) fornecem as propriedades de seções para alguns tipos de perfil com padrão americano.
Vale observar que são encontrados perfis dobrados, que da mesma forma que os perfis laminados, também, possuem padronização.
Flexão Oblíqua
Como foi definida, a flexão oblíqua é aquela onde o momento fletor “gira a seção”, em torno de uma linha que não é um dos eixos centrais de inércia ou uma linha paralela a eles.
A figura 19 mostra uma flexão oblíqua de uma seção transversal qualquer.
Figura 19 – Seção transversal sujeita a uma flexão oblíqua.
Note-se, na figura 19 que entre o plano do momento e o eixo z , existe uma inclinação com um ângulo α.
Lembrando que o momento é uma quantidade vetorial, ele pode ser determinado por suas componentes, em dois planos perpendiculares entre si, como mostra a figura 20.
Figura 20 – Componentes do momento fletor em uma flexão oblíqua.
Estas componentes “giram” a seção em torno dos eixos centrais de inércia (y;z). Assim sendo, é possível encarar a flexão oblíqua como a superposição entre duas flexões normais.
A tensão normal resultante em cada ponto, então, pode ser obtida pela soma algébrica entre as tensões normais, desenvolvidas neste ponto, pelas componentes do momento fletor M; ou seja:
y
Msen z
Mcos y z
×
α × ⊕ Ι
α σ = (25)
Lembrando que:
M cosα =M y, M senα=Mz podemos escrever:
Prof. José Carlos Morilla
Cantoneiras - Abas iguais
Bitola
h (cm)
Peso (kg/m)
Área (cm²)
to (cm)
Jx=Jy (cm^4 )
Wx=Wy (cm³)
ix=iy (cm)
iz. mim (cm)
Xg (cm) 1/2 x 1/8 1,270 0,55 0,70 0,317 0,10 0,11 0,37 0,25 0, 5/8 x 1/8 1,588 0,71 0,90 0,317 0,20 0,19 0,47 0,32 0, 3/4 x 1/8 1,905 0,87 1,11 0,317 0,36 0,27 0,57 0,38 0, 7/8 x 1/8 2,220 1,04 1,32 0,317 0,58 0,38 0,66 0,46 0, 1 x 1/8 2,540 1,19 1,48 0,317 0,83 0,49 0,79 0,48 0, 1 x 3/16 2,540 1,73 2,19 0,476 1,25 0,66 0,76 0,48 0, 1 x 1/4 2,540 2,22 2,84 0,635 1,66 0,98 0,76 0,48 0, 1.1/4 x 1/8 3,175 1,50 1,93 0,317 1,67 0,82 0,97 0,64 0, 1.1/4 x 3/16 3,175 2,20 2,77 0,476 2,50 1,15 0,97 0,61 0, 1.1/4 x 1/4 3,175 2,86 3,62 0,635 3,33 1,47 0,94 0,61 1, 1.1/2 x 1/8 3,810 1,83 2,32 0,317 3,33 1,15 1,17 0,76 1, 1.1/2 x 3/16 3,810 2,68 3,42 0,476 4,58 1,64 1,17 0,74 1, 1.1/2 x 1/4 3,810 3,48 4,45 0,635 5,83 2,13 1,15 0,74 1, 1.3/4 x 1/8 4,445 2,14 2,71 0,317 5,41 1,64 1,40 0,89 1, 1.3/4 x 3/16 4,445 3,15 4,00 0,476 7,50 2,30 1,37 0,89 1, 1.3/4 x 1/4 4,445 4,12 5,22 0,635 9,57 3,13 1,35 0,86 1, 2 x 1/8 5,080 2,46 3,10 0,317 7,91 2,13 1,60 1,02 1, 2 x 3/16 5,080 3,63 4,58 0,476 11,70 3,13 1,58 1,02 1, 2 x 1/4 5,080 4,74 6,06 0,635 14,60 4,10 1,55 0,99 1, 2 x 5/16 5,080 5,83 7,42 0,794 17,50 4,91 1,53 0,99 1, 2 x 3/8 5,080 6,99 8,76 0,952 20,00 5,73 1,50 0,99 1, 2.1/2 x 3/16 6,350 4,57 5,80 0,476 23,00 4,91 1,98 1,24 1, 2.1/2 x 1/4 6,350 6,10 7,67 0,635 29,00 6,40 1,96 1,24 1, 2.1/2 x 5/16 6,350 7,44 9,48 0,794 35,00 7,87 1,93 1,24 1, 2.1/2 x 3/8 6,350 8,78 11,16 0,952 41,00 9,35 1,91 1,22 1, 3 x 3/16 7,620 5,52 7,03 0,476 40,00 7,21 2,39 1,50 2, 3 x 1/4 7,620 7,29 9,29 0,635 50,00 9,50 2,36 1,50 2, 3 x 5/16 7,620 9,07 11,48 0,794 62,00 11,60 2,34 1,50 2, 3 x 3/8 7,620 10,71 13,61 0,952 75,00 13,60 2,31 1,47 2, 3 x 1/2 7,620 14,00 17,74 1,270 91,00 18,00 2,29 1,47 2, 3.1/2 x 1/4 8,890 8,56 10,90 0,635 83,70 13,00 2,77 1,76 2, 3.1/2 x 5/16 8,890 10,59 13,50 0,794 102,00 16,00 2,75 1,75 2, 3.1/2 x 3/8 8,890 12,58 16,00 0,952 121,00 19,20 2,75 1,75 2, 4 x 1/4 10,160 9,81 12,51 0,635 125,00 16,40 3,17 2,00 2, 4 x 5/16 10,160 12,19 15,48 0,794 154,00 21,30 3,15 2,00 2, 4 x 3/8 10,160 14,57 18,45 0,952 183,00 24,60 3,12 2,00 2, 4 x 7/16 10,160 16,80 21,35 1,111 208,00 29,50 3,12 1,98 2, 4 x 1/2 10,160 19,03 24,19 1,270 233,00 32,80 3,10 1,98 3, 5 x 5/16 12,700 15,31 19,50 0,794 308,00 33,40 3,97 2,53 3, 5 x 3/8 12,700 18,30 23,29 0,952 362,00 39,50 3,94 2,51 3, 5 x 1/2 12,700 24,10 30,64 1,270 470,00 52,50 3,91 2,49 3, 5 x 5/8 12,700 29,80 37,80 1,588 566,00 64,00 3,86 2,46 3,
Prof. José Carlos Morilla
Dimensões c Peso Área Ix Iy Wx Wy ix iy (^) minix Xg Yg
Prof. José Carlos Morilla PERFIS I ESPESSURA EIXO X - X EIXO Y - Y
- 89 14,3 7,29 929 749.000 325.000 12.300 6.700 28,4 18,9 13,7 15,5 28, pol mm mm kg/m mm² mm^4 mm^4 mm^3 mm^3 mm mm mm mm mm
- 3 1/3 x 2 ½ x 15,9 9,08 1.148 916.000 391.000 15.300 8.200 28,2 18,5 13,7 16,3 29, - 64 17,5 10,71 1.361 1.082.000 458.000 18.200 9.700 28,2 18,3 13,7 16,8 29, - 102 17,5 10,71 1.348 1.415.000 708.000 20.200 12.500 32,4 22,9 16,5 19,3 32, - X 12,1 12,65 1.600 1.665.000 791.000 24.000 14.100 32,3 22,2 16,3 19,8 32, - 20,6 14,58 1.852 1.873.000 916.000 27.100 16.400 31,8 22,2 16,3 20,3 33,
- 4 x - 76 22,2 16,52 2.097 2.081.000 999.000 30.500 18.200 31,5 21,8 16,3 21,1 33,
- 102 15,9 9,08 1.168 1.207.000 874.000 16.600 13.300 32,1 27,4 18,5 23,1 29, - 17,5 11,46 1.452 1.498.000 1.082.000 20.800 16.500 32,1 27,3 18,5 23,6 30, - X 19,1 13,54 1.723 1.748.000 1.249.000 24.500 19.300 31,9 26,9 18,5 24,4 30, - 20,6 15,77 1.994 1.998.000 1.415.000 28.200 22.100 31,7 26,6 18,3 24,9 31,
- 89 22,2 17,71 2.258 2.206.000 1.582.000 31.400 24.900 31,3 26,5 18,3 25,4 31, 4 x 3½
- 127 19,1 12,95 1.652 2.747.000 1.124.000 31.700 16.600 40,8 26,1 19,3 21,3 40, - 20,6 15,48 1.968 3.247.000 1.332.000 37.700 19.800 40,6 26,0 19,3 21,8 40, - X 22,2 17,86 2.277 3.704.000 1.498.000 43.300 22.500 40,3 25,7 19,3 22,4 41, - 23,8 20,24 2.581 4.162.000 1.662.000 49.100 25.300 40,2 25,4 19,1 23,1 42,
- 89 22,62 2.884 4.579.000 1.831.000 54.300 28.000 39,8 25,3 19,1 23,6 42, - 27 25 3.174 4.995.000 1.998.000 59.600 30.800 39,7 25,1 19,1 24,1 43, - 27,23 3.465 5.411.000 2.164.000 65.000 33.600 39,5 25,0 19,1 24,6 43, - 30,2 29,47 3.748 5.786.000 2.331.000 70.100 36.700 39,3 24,9 19,1 25,4 44, 5 x 3½
- 152 22,2 18,3 2.329 5.619.000 2.040.000 54.700 26.100 49,1 29,6 22,4 23,9 49, - 23,8 21,28 2.697 6.452.000 2.331.000 63.100 30.000 48,9 29,4 22,1 24,4 49, - X 25,4 24,11 3.065 7.242.000 2.622.000 71.300 34.100 48,6 29,2 22,1 25,1 50, - 27 26,94 3.426 8.033.000 2.872.000 79.600 37.600 48,4 29,0 22,1 25,7 51,
- 102 28,6 29,76 3.781 8.782.000 3.122.000 87.500 41.200 48,2 28,7 21,8 26,2 51, - 32,44 4.129 9.490.000 3.371.000 95.200 44.900 47,9 28,6 21,8 26,9 52,
- 6 x - 31,7 35,12 4.477 10.198.000 3.621.000 102.800 48.500 47,7 28,4 21,8 27,4 52,
- 178 25,4 26,64 3.387 11.113.000 2.705.000 95.400 34.400 57,3 28,3 22,1 23,4 61, - 27 29,76 3.794 12.320.000 2.997.000 106.200 38.400 57,0 28,1 22,1 23,9 62, - X 28,6 32,89 4.187 13.486.000 3.247.000 116.800 41.800 56,8 27,8 21,8 24,4 62, - 36,01 4.574 14.610.000 3.538.000 127.300 46.000 56,5 27,8 21,8 25,1 63,
- 7 x
- 102 31,7 38,99 4.961 15.733.000 3.788.000 137.800 49.600 56,3 27,8 21,8 25,7 63,
- 203 25,4 29,17 3.710 16.025.000 2.789.000 122.900 34.800 65,7 27,4 21,8 21,8 72, - 27 32,59 4.148 17.815.000 3.080.000 137.200 38.700 65,5 27,2 21,8 22,4 73, - X 28,6 36,01 4.587 19.521.000 3.371.000 151.200 42.700 65,2 27,1 21,8 23,1 73, - 39,44 5.019 21.228.000 3.621.000 165.100 46.200 65,0 26,9 21,6 23,6 74,
- 102 31,7 42,71 5.445 22.851.000 3.913.000 178.400 50.200 64,8 26,8 21,6 24,1 74, - 46,13 5.865 24.433.000 4.162.000 191.900 54.000 64,5 26,6 21,6 24,9 75, - 34,9 49,26 6.277 25.973.000 4.370.000 204.800 57.000 64,3 26,4 21,6 25,4 76, - 52,53 6.690 27.513.000 4.620.000 217.800 60.700 64,1 26,3 21,6 25,9 76,
- 8 x - 38,1 55,66 7.097 28.970.000 4.828.000 230.800 64.100 63,9 26,1 21,6 26,7 77,
- 3"x 6,1 76,2 62,4 170,00 4,32 35,80 7,78 3,06 68,9 18,1 2,98 8,2 3,32 1,03 11, kg/m mm mm pol mm mm cm² 1/cm cm^4 cm² cm cm^4 cm³ cm mm
- 3"x 7,4 76,2 15,9 258,00 6,55 38,00 9,48 2,89 77,2 20,3 2,85 10,3 3,82 1,04 11,
- 3"x 8,9 76,2 6,9 356,00 0,04 40,50 11,4 2,71 86,3 22,7 2,75 12,7 4,39 1,06 11,
- 4"x 8,0 101,60 86,6 180,00 4,57 40,10 10,1 3,37 159,5 31,4 3,97 13,1 4,61 1,14 11,
- 4"x 9,3 101,60 15,9 247,00 6,27 41,80 11,9 3,24 174,4 34,3 3,84 15,5 5,10 1,14 11,
- 4"x 10,8 101,60 7,5 320,00 8,13 43,70 13,7 3,10 190,6 37,5 3,73 18,0 5,61 1,15 11,
- 6"x 12,2 152,40 135,0 200,00 5,08 48,80 15,5 3,59 546 71,7 5,94 28,8 8,06 1,36 13,
- 6"x 15,6 152,40 19,1 314,00 7,98 51,70 19,9 3,39 632 82,9 5,63 36,0 9,24 1,34 12,
- 6"x 19,4 152,40 8,7 437,00 11,10 54,80 24,7 3,19 724 95,0 5,42 43,9 10,50 1,33 13,
- 6"x 23,1 152,40 559,00 14,20 57,90 29,4 3,03 815 107,00 5,27 52,4 11,90 1,33 13,
- 8"x 17,1 203,20 183,4 220,00 5,59 57,40 21,8 3,57 1356 133,40 7,89 54,9 12,80 1,59 14,
- 8"x 20,5 203,20 20,6 303,00 7,70 59,50 26,1 3,44 1503 147,90 7,60 63,6 14,00 1,56 14,
- 8"x 24,2 203,20 9,9 395,00 10,00 61,80 30,8 3,32 1667 164,00 7,35 72,9 15,30 1,54 14,
- 8"x 27,9 203,20 487,00 12,40 64,20 35,6 3,20 1830 180,10 7,17 82,5 16,60 1,52 14,
- 8"x 31,6 203,20 579,00 14,70 66,50 40,3 3,09 1990 196,20 7,03 92,6 17,90 1,52 14,
- 10"x 22,7 254,00 231,8 240,00 6,10 66,00 29,0 3,47 2800 221 9,84 95,1 19,00 1,81 16,
- 10"x 29,8 254,00 379,00 9,63 69,60 37,9 3,30 3290 259 9,31 117,00 21,60 1,76 15,
- 10"x 37,2 254,00 23,8 526,00 13,40 73,30 47,4 3,13 3800 299 8,95 139,70 24,30 1,72 15,
- 10"x 44,7 254,00 673,00 17,10 77,00 56,9 2,98 4310 339 8,70 164,20 27,10 1,70 16,
- 10"x 52,1 254,00 11,1 820,00 20,80 80,80 66,4 2,83 4820 379 8,52 191,70 30,40 1,70 17,
- 12"x 30,7 304,80 279,4 280,00 7,11 74,70 39,1 3,21 5370 352 11,70 161,10 28,30 2,03 17,
- 12"x 37,2 302,80 387,00 9,83 77,40 47,4 3,02 6010 394 11,30 186,10 30,90 1,98 17,
- 12"x 44,7 304,80 27,0 510,00 13,00 80,50 56,9 2,98 6750 443 10,90 214,00 33,70 1,94 17,
- 12"x 52,1 304,80 632,00 16,10 83,60 66,4 2,87 7480 491 10,60 242,00 36,70 1,91 17,
- 12"x 59,6 304,80 12,7 755,00 19,20 86,70 75,9 2,77 8210 539 10,40 273,00 39,80 1,90 18,
- 15"x 50,4 381,00 348,0 400,00 10,20 86,40 64,2 2,67 13.100,00 688 14,30 338,00 51,00 2,30 20,
- 15"x 52,1 381,00 422,00 10,70 86,90 66,4 2,66 13.360,00 701 14,20 347,00 51,80 2,29 19,
- 15"x 59,5 381,00 33,3 520,00 13,20 89,40 75,8 2,58 14.510,00 762 13,80 387,00 55,20 2,25 19,
- 15"x 67,0 381,00 618,00 15,70 91,90 85,3 2,51 15.650,00 822 13,50 421,00 58,50 2,22 19,
- 15"x 74,4 381,00 16,5 716,00 18,20 94,40 94,8 2,45 16.800,00 882 13,30 460,00 62,00 2,20 20,
- 15"x 81,9 381,00 814,00 20,70 96,90 104,30 2,38 17.950,00 942 13,10 498,00 66,50 2,18 22,
- Kg/m mm mm mm mm mm mm cm^4 cm^3 cm cm^4 cm^3 cm cm BITOLA Massa Linear d bf d' h tw tf Ix Wx ix Iy Wy iy S
- W 150 x 13,0 13,0 148 100 118 138 4,3 4,9 635 85,8 6,18 82 16,4 2,22 16,
- W 150 x 18,0 18,0 153 102 119 139 5,8 7,1 939 122,8 6,34 126 24,7 2,32 23,
- W 200 x 15,0 15,0 200 100 170 190 4,3 5,2 1.305 130,5 8,20 87 17,4 2,12 19,
- W 200 x 19,3 19,3 203 102 170 190 5,8 6,5 1.686 166,1 8,19 116 22,7 2,14 25,
- W 200 x 22,5 22,5 206 102 170 190 6,2 8,0 2.029 197,0 8,37 142 27,9 2,22 29,
- W 200 x 26,6 26,6 207 133 170 190 5,8 8,4 2.611 252,3 8,73 330 49,6 3,10 34,
- W 200 x 31,3 31,3 210 134 170 190 6,4 10,2 3.168 301,7 8,86 410 61,2 3,19 40,
- W 250 x 17,9 17,9 251 101 220 240 4,8 5,3 2.291 182,6 9,96 91 18,1 1,99 23,
- W 250 x 22,3 22,3 254 102 220 240 5,8 6,9 2.939 231,4 10,09 123 24,1 2,06 28,
- W 250 x 25,3 25,3 257 102 220 240 6,1 8,4 3.473 270,2 10,31 149 29,3 2,14 32,
- W 250 x 28,4 28,4 260 102 220 240 6,4 10,0 4.046 311,2 10,51 178 34,8 2,20 36,
- W 250 x 32,7 32,7 258 146 220 240 6,1 9,1 4.937 382,7 10,83 473 64,8 3,35 42,
- W 250 x 38,5 38,5 262 147 220 240 6,6 11,2 6.057 462,4 11,05 594 80,8 3,46 49,
- W 250 x 44,8 44,8 266 148 220 240 7,6 13,0 7.158 538,2 11,15 704 95,1 3,50 57,
- W 310 x 21,0 21,0 303 101 272 292 5,1 5,7 3.776 249,2 11,77 98 19,5 1,90 27,
- W 310 x 23,8 23,8 305 101 272 292 5,6 6,7 4.346 285,0 11,89 116 22,9 1,94 30,
- W 310 x 28,3 28,3 309 102 271 291 6,0 8,9 5.500 356,0 12,28 158 31,0 2,08 36,
- W 310 x 32,7 32,7 313 102 271 291 6,6 10,8 6.570 419,8 12,49 192 37,6 2,13 42,
- W 310 x 38,7 38,7 310 165 271 291 5,8 9,7 8.581 553,6 13,14 727 88,1 3,82 49,
- W 310 x 44,5 44,5 313 166 271 291 6,6 11,2 9.997 638,8 13,22 855 103,0 3,87 57,
- W 310 x 52,0 52,0 317 167 271 291 7,6 13,2 11.909 751,4 13,33 1.026 122,9 3,91 67,
- W 360 x 32,9 32,9 349 127 308 332 5,8 8,5 8.358 479,0 14,09 291 45,9 2,63 42,
- W 360 x 39,0 39,0 353 128 308 332 6,5 10,7 10.331 585,3 14,35 375 58,6 2,73 50,
- W 360 x 44,0 44,0 352 171 308 332 6,9 9,8 12.258 696,5 14,58 818 95,7 3,77 57,
- W 360 x 51,0 51,0 355 171 308 332 7,2 11,6 14.222 801,2 14,81 968 113,3 3,87 64,
- W 360 x 57,8 57,8 358 172 308 332 7,9 13,1 16.143 901,8 14,92 1.113 129,4 3,92 72,
- W 360 x 64,0 64,0 347 203 288 320 7,7 13,5 17.890 1.031,1 14,80 1.885 185,7 4,80 81,
- W 360 x 72,0 72,0 350 204 288 320 8,6 15,1 20.169 1.152,5 14,86 2.140 209,8 4,84 91,
- W 360 x 79,0 79,0 354 205 288 320 9,4 16,8 22.713 1.283,2 14,98 2.416 235,7 4,89 101,
- W 410 x 38,8 38,8 399 140 357 381 6,4 8,8 12.777 640,5 15,94 404 57,7 2,83 50,
- W 410 x 46,1 46,1 403 140 357 381 7,0 11,2 15.690 778,7 16,27 514 73,4 2,95 59,
- W 410 x 53,0 53,0 403 177 357 381 7,5 10,9 18.734 929,7 16,55 1.009 114,0 3,84 68,
- W 410 x 60,0 60,0 407 178 357 381 7,7 12,8 21.707 1.066,7 16,88 1.205 135,4 3,98 76,
- W 410 x 67,0 67,0 410 179 357 381 8,8 14,4 24.678 1.203,8 16,91 1.379 154,1 4,00 86,
- W 410 x 75,0 75,0 413 180 357 381 9,7 16,0 27.616 1.337,3 16,98 1.559 173,2 4,03 95,
- W 460 x 52,0 52,0 450 152 404 428 7,6 10,8 21.370 949,8 17,91 634 83,5 3,09 66,
- W 460 x 60,0 60,0 455 153 404 428 8,0 13,3 25.652 1.127,6 18,35 796 104,1 3,23 76,
- W 460 x 68,0 68,0 459 154 404 428 9,1 15,4 29.851 1.300,7 18,46 941 122,2 3,28 87,
- W 460 x 74,0 74,0 457 190 404 428 9,0 14,5 33.415 1.462,4 18,77 1.661 174,8 4,18 94,
- W 460 x 82,0 82,0 460 191 404 428 9,9 16,0 37.157 1.615,5 18,84 1.862 195,0 4,22 104,
- W 460 x 89,0 89,0 463 192 404 428 10,5 17,7 41.105 1.775,6 18,98 2.093 218,0 4,28 114,
- W 530 x 66,0 66,0 525 165 478 502 8,9 11,4 34.971 1.332,2 20,46 857 103,9 3,20 83,
- W 530 x 72,0 72,0 524 207 478 502 9,0 10,9 39.969 1.525,5 20,89 1.615 156,0 4,20 91,
- W 530 x 74,0 74,0 529 166 478 502 9,7 13,6 40.969 1.548,9 20,76 1.041 125,5 3,31 95,
- W 530 x 82,0 82,0 528 209 477 501 9,5 13,3 47.569 1.801,8 21,34 2.028 194,1 4,41 104,
- W 530 x 85,0 85,0 535 166 478 502 10,3 16,5 48.453 1.811,3 21,21 1.263 152,2 3,42 107,
