Marcio Petterson Marques Oliveira
TUTORIAL DE COMO FAZER UM RECORTE NO ENVI

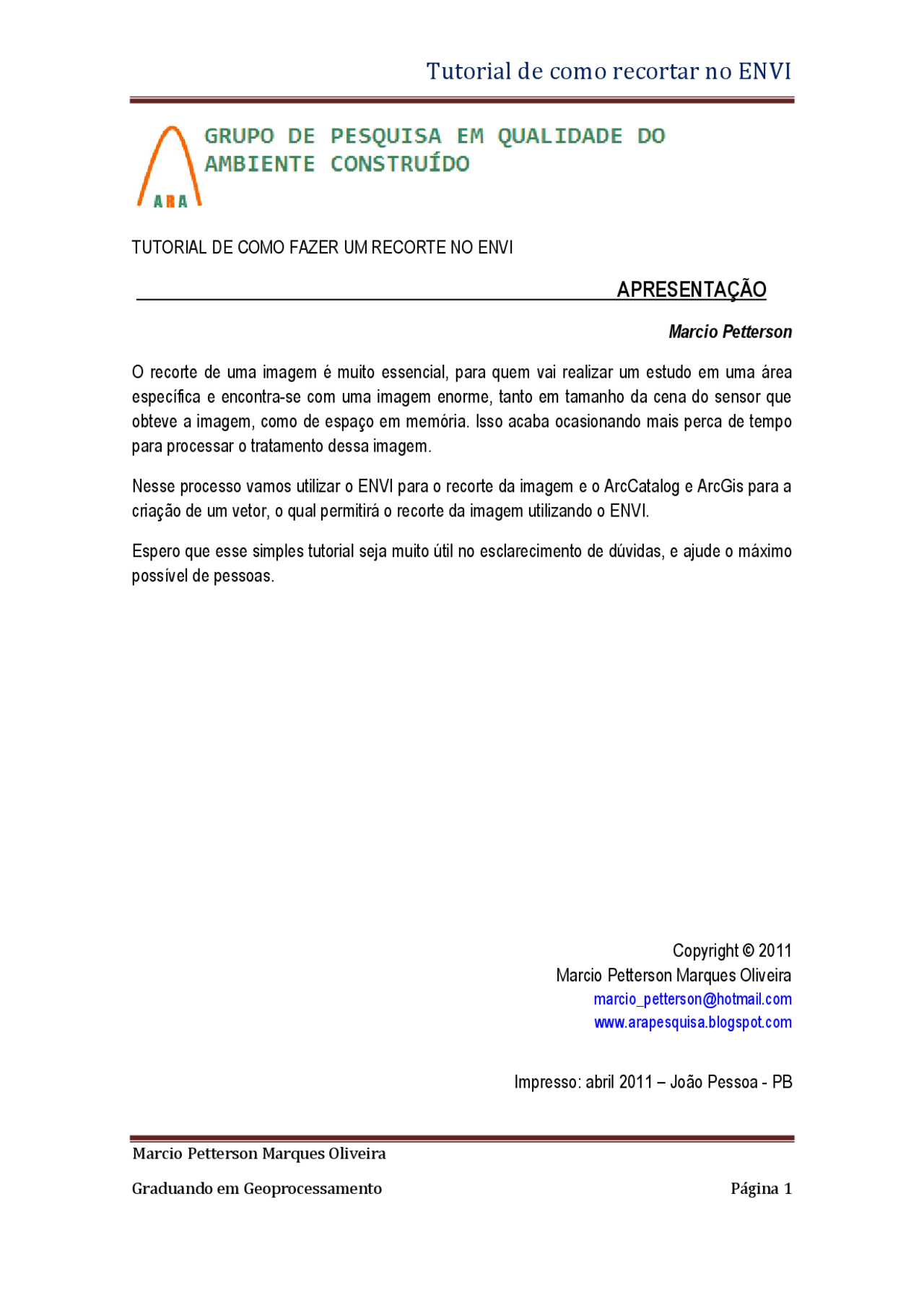

APRESENTAÇÃO
Marcio Petterson
O recorte de uma imagem é muito essencial, para quem vai realizar um estudo em uma área específica e encontra-se com uma imagem enorme, tanto em tamanho da cena do sensor que obteve a imagem, como de espaço em memória. Isso acaba ocasionando mais perca de tempo para processar o tratamento dessa imagem.
Nesse processo vamos utilizar o ENVI para o recorte da imagem e o ArcCatalog e ArcGis para a criação de um vetor, o qual permitirá o recorte da imagem utilizando o ENVI.
Espero que esse simples tutorial seja muito útil no esclarecimento de dúvidas, e ajude o máximo possível de pessoas.
Copyright © 2011 Marcio Petterson Marques Oliveira [email protected] www.arapesquisa.blogspot.com
Impresso: abril 2011 – João Pessoa - PB
Marcio Petterson Marques Oliveira
Primeiramente, no ENVI devemos abrir a imagem que possui a região de nosso interesse para recorte, neste tutorial usarei as imagens do CBERS 2B sensor CCD, que podemos obter gratuitamente no site do INPE.
Já com o ENVI aberto clique na opção File e depois Open Image File e selecione o destino onde encontra-se a imagem, selecionando as bandas espectrais de interesse e depois aperte em Abrir.
Neste caso especifico usaremos uma imagem sintética, mas dependendo de seu objetivo fica a escolha o uso entre sintética ou pancromática.
Clique na opção RGB Color onde a seta em vermelho ( ) mostra, e relacione as respectivas cores RGB a banda do sensor CCD correspondente, qualquer duvida em relação a resolução espectral do sensor CCD do CBERS 2B, você encontra no site do INPE.
Depois de relacionar a respectiva banda a cada faixa do visível (RGB), clicamos em Load RGB.
Marcio Petterson Marques Oliveira
Agora vamos salvar a imagem sintética na própria janela da imagem clique em File Save Zoom As Image File...
Na janela posterior mudamos apenas a pasta de destino e deixamos os demais do jeito que está.
Clique na opção aonde esta escrita Choose.
Marcio Petterson Marques Oliveira
Selecione a pasta de destino da imagem que será salva, clique em Abrir e depois clique em OK
Marcio Petterson Marques Oliveira
Informaremos a pasta de destino clicando em Choose e depois clicando em OK.
Marcio Petterson Marques Oliveira
Aguarde o processo terminar e fechamos o ENVI.
Agora abriremos o ArcCatalog para criarmos um SHP de polígono. Uma dica muito importante é criarmos mais de um SHP, para caso erramos e depois não voltar uma etapa para criar outro.
Clique com o botão direito do mouse sobre a opção Folder Connections e depois em Connect
Folder...
Marcio Petterson Marques Oliveira
Em Feature Type informamos o tipo de feição que vamos criar, neste tutorial selecionamos Polygon.
Agora indicamos a projeção e o Datum do SHP, clique em Edit...
Marcio Petterson Marques Oliveira
E selecionamos para esse caso a segunda pasta Projected Coordinate Systems
Depois clicamos na pasta UTM South America e finalmente em SIRGAS 2000 UTM ZONE 25S.prj , isso fica a escolha do usuário, neste caso como estou usando imagens de João Pessoa, Paraíba, que encontra-se dentro desta zona. Agora clicamos em Add.
Marcio Petterson Marques Oliveira
Primeiramente vamos abrir a imagem, clique diretamente na opção Add Data , ou desejando clique em File Add Data Add Data...
Selecione a imagem que salvamos anteriormente no ENVI no formato TIFF, selecione e clique em Add.
Marcio Petterson Marques Oliveira
Apresentará uma mensagem que para o nosso objetivo não é importante, pois não precisa da ênfase, basta clicar em Yes.
A partir do mesmo processo abriremos o SHP antes criado no ArcCatalog.
Marcio Petterson Marques Oliveira
Raramente acontecera isso, mas caso ocorra basta clicar em Continue
Clique no shp POLIGONO , na seta indicada ( ) aparecera mais abaixo os tipos de formas geométricas, isto fica a escolha do usuário, para este tutorial escolhi a forma Rectangle indicado pela seta.
Marcio Petterson Marques Oliveira
Concluído essa etapa, clicamos em Editor Stop Editing e clique em Sim.
Marcio Petterson Marques Oliveira
Agora apenas clique em Ok.
Marcio Petterson Marques Oliveira
Agora fechamos o ArcGis, para agora sim fazermos o recorte no ENVI, e não precisamos salvar o projeto.
