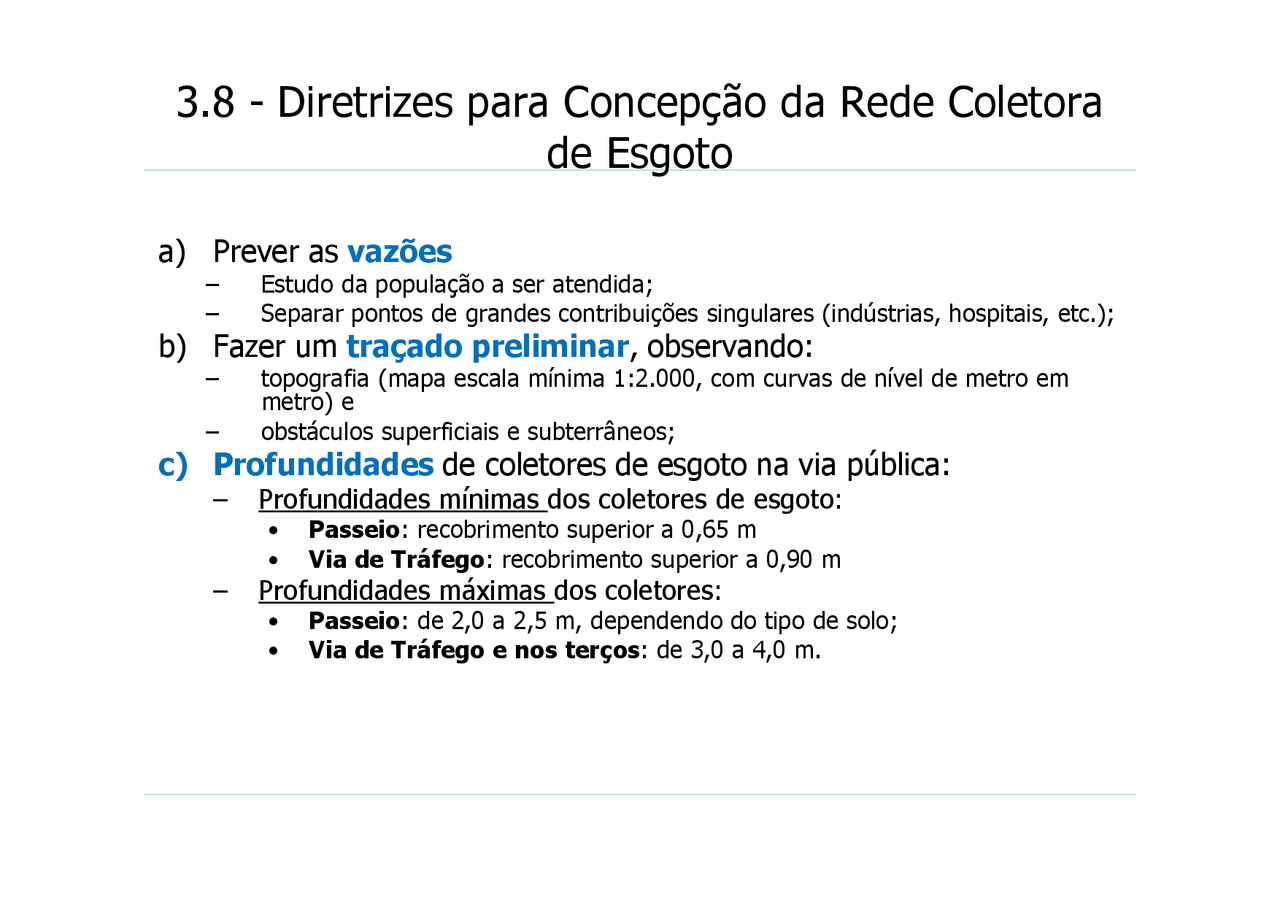

3.8 - Diretrizes para Concepção da Rede Coletora
de Esgoto
a) Prever as vazões
- Estudo da população a ser atendida;
- Separar pontos de grandes contribuições singulares (indústrias, hospitais, etc.);
b) Fazer um traçado preliminar, observando:
- topografia (mapa escala mínima 1:2.000, com curvas de nível de metro em metro) e
- obstáculos superficiais e subterrâneos;
c) Profundidades de coletores de esgoto na via pública:
- Profundidades mínimas dos coletores de esgoto:
- Passeio: recobrimento superior a 0,65 m
- Via de Tráfego: recobrimento superior a 0,90 m
- Profundidades máximas dos coletores:
- Passeio: de 2,0 a 2,5 m, dependendo do tipo de solo;
- Via de Tráfego e nos terços: de 3,0 a 4,0 m.
3.9 – Dimensionamento
a) Requisitos hidráulicos e sanitários
Capacidade das tubulações de conduzir: Q máximas Regime de escoamento: Livre: coletores e interceptores Forçado: sifões invertidos e linhas de recalque Garantir auto-limpeza nas tubulações (Declividade mínima) Critério da Tensão Trativa é a tensão tangencial exercida pelo líquido escoando sobre a parede do tubo, onde o valor crítico da mesma, denominado Tensão Trativa Crítica, é aquele valor mínimo capaz de iniciar o movimento das partículas depositadas nas tubulações. Velocidade máxima deve ser obedecida: não causar abrasão nos tubos. Q mínimas 1 2 3 4
c) Taxa de contribuição linear
REDE SIMPLES Ocupação homogênea L: comprimento da rede Subíndices i e f correspondem ao início e fim do projeto, respectivamente Início de projeto: Fim de projeto: ௫, ଶ , ௫, ଵ ଶ , Obs.: Taxa de contribuição também pode ser por área Equações Básicas e Critérios de Dimensionamento
REDE DUPLA Ocupação homogênea Ld: comprimento da rede dupla Subíndices i e f correspondem ao início e fim do projeto, respectivamente ௫, ଶ , ௗ, Início de projeto Fim de projeto ௫, ଵ ଶ , ௗ, Equações Básicas e Critérios de Dimensionamento
d) Vazões de Projeto para Trechos de Tubulação
Lt Vazão de Montante Vazão de Contribuição no Trecho Vazão de Jusante QMi = ∑ vazões iniciais de montante + ∑ QS QMf = ∑ vazões finais de montante + ∑ QS QTi = Tx,i. Lt QTf = Tx,f. Lt QJi = QMi + QTi QJf = QMf + QTf Inicial Final Q mínima de 1,5 L/s (NBR 9649/86) Equações Básicas e Critérios de Dimensionamento QS – Vazão de contribuição singular (hotel, escola, hospital, etc) no trecho i
QM QJ
QT
Vazão de uma descarga de vaso sanitário
e) Determinação da Declividade (I)
Imin = 0,0055.Qi,max -0, Declividade econômica: Declividade do projeto: MAIOR entre: m/m L/s Declividade mínima: Equações Básicas e Critérios de Dimensionamento Satisfaz a condição de tensão trativa mínima de 1Pa e n de Manning de 0, Que deve evitar o aprofundamento desnecessário dos coletores, fixando a profundidade mínima admitida no projeto.
Profundidade mínima do coletor (p)
h – desnível entre a via pública e o piso do compartimento a esgotar hc – altura da caixa de inspeção i – declividade do ramal predial (m/m) L – distância entre o coletor público e a caixa de inspeção a – distância entre a geratriz inferior interna do coletor público até a geratriz inferior interna do ramal predial p
Cálculo: Declividade
- Coletor a montante está com a profundidade ou recobrimento mínimo; e
- Declividade do terreno é maior que declividade mínima
- Declividade no trecho igual à declividade do terreno
- Profundidade a montante e a jusante igual ao recobrimento mínimo mais diâmetro da tubulação. Fonte: EPUSP
- Declividade do terreno é menor que a declividade mínima (ou negativa)
- Declividade no trecho igual à declividade mínima
- Profundidade (ou o recobrimento) a jusante pode ser calculada Fonte: EPUSP
f) Determinação do Diâmetro m^3 /s m Qf, max [Y/D] (^) max = 0, n = 0, Dmin = 100 mm Diâmetro mínimo: Por norma: Y – lâmina de água (NBR 9649/86) Equações Básicas e Critérios de Dimensionamento Para manter a lâmina máxima igual a 0,75D, o diâmetro mínimo necessário pode ser calculado (para n=0,013): Equação de Manning ,ଷହ Na prática tem- se usado Dmín=
h) Determinação das Velocidades Final de plano (V f ) Aplicação da equação de Manning. Para evitar o efeito de abrasão sobre os tubos vmax = 5,0 m/s Final do plano Equações Básicas e Critérios de Dimensionamento
Sulfeto de hidrogênio (H
S) - Gás sulfídrico
Gás mais importante observado em sistemas de coleta e transporte de esgoto
- Responsável pela produção de odores desagradáveis (odor característico de ovo podre)
- Extremamente tóxico
- Corrosivo a metais como ferro, zinco, cobre, chumbo e cádmio (Precursor de ácido sulfúrico H 2 SO 4 )
H
S
Despejos industriais Decomposição anaeróbia da MO (ação de bactérias que reduzem o sulfato para obter energia para seu crescimento e manutenção) Água de infiltração
Corrosão causada por H 2 S Representação esquemática em tubos de concreto armado Distribuição desigual da corrosão devido ácido sulfúrico
