Sistemas de Telecomunicações Guiados - ISCTE - Acetatos 2

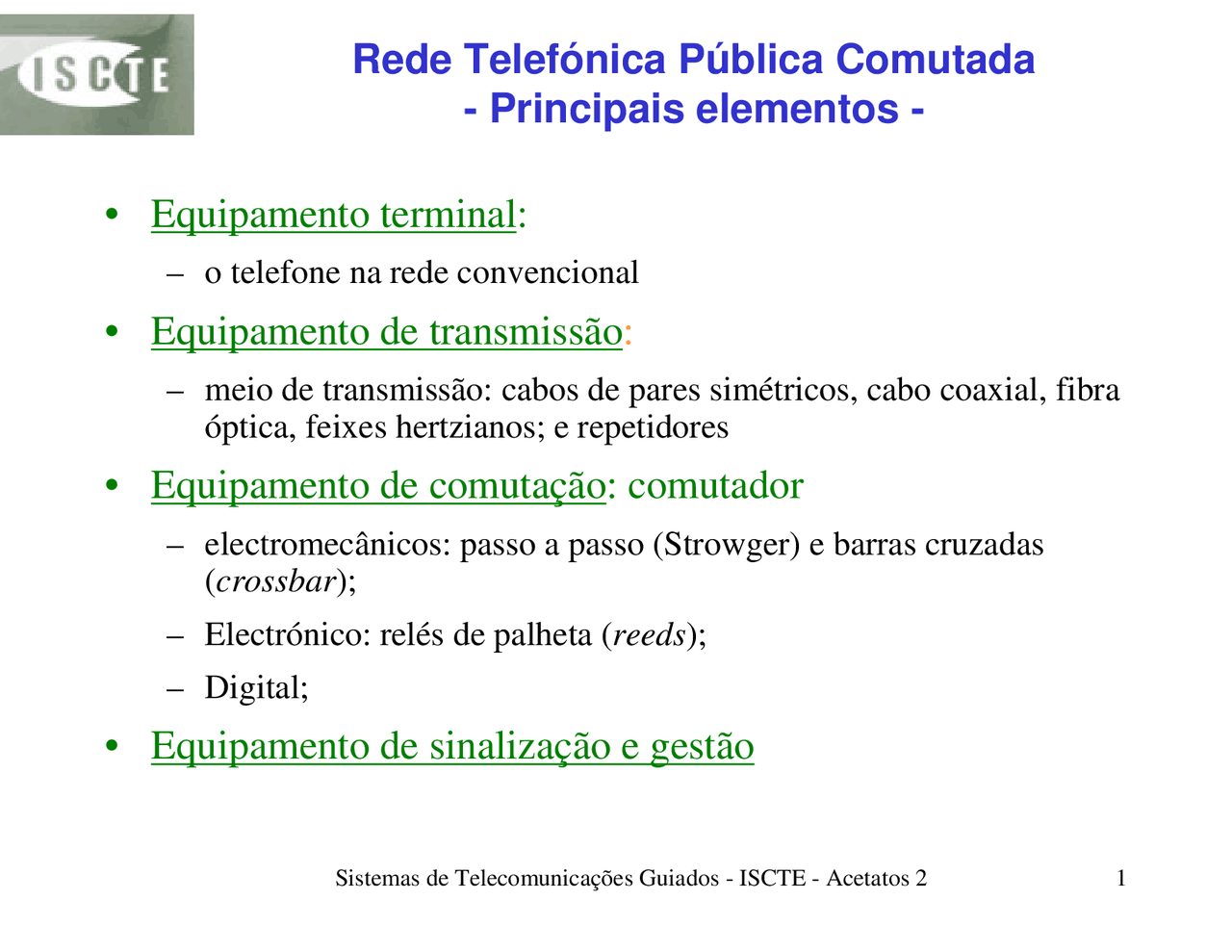

Rede Telefónica Pública Comutada
- Principais elementos -
Equipamento terminal
o telefone na rede convencional
Equipamento de transmissão
meio de transmissão: cabos de pares simétricos, cabo coaxial, fibraóptica, feixes hertzianos; e repetidores
Equipamento de comutação
: comutador
electromecânicos: passo a passo (Strowger) e barras cruzadas( crossbar
Electrónico: relés de palheta (
reeds
Digital;
Equipamento de sinalização e gestão
Sistemas de Telecomunicações Guiados - ISCTE - Acetatos 2
Rede Telefónica Pública Comutada
- Estrutura geral: topologia - -^
1ª configuração: Rede com conexão total e com topologia em malha
-^
Para
n
telefones, cada
telefone necessita de
n
linhas, logo o nº total deligações é
N
n
( n
-^
Configuração prática para
n
pequeno e comprimento daslinhas reduzido.
-^
Cada telefone tem que ter umcomutador
-^
Quando
n
cresce e o comprimento das linhas aumenta
estrutura
impraticável (custo muito elevado).
Telefone
Sistemas de Telecomunicações Guiados - ISCTE - Acetatos 2
Rede Telefónica Pública Comutada- Número de centrais telefónicas -
-^
Quando a área coberta pela rede emestrela e o número de assinantes por elaservidos cresce interessa dividir essarede em várias redes, cada uma servidapela sua própria central.
-^
Consequências:
o comprimento da linha de assinantedecresce, diminuindo o seu custo;
o custo associado à comutação cresce.
Nº de centrais de comutação
Custo
Custo total Custo da comutação
Custo da linha
Nº óptimo de centrais
-^
Conclusão
: Existência de um número de centrais telefónicas óptimo que
minimiza o custo total.
Sistemas de Telecomunicações Guiados - ISCTE - Acetatos 2
Rede Telefónica Pública Comutada
- Estrutura geral: rede de junção - -^
É necessário estabelecer ligações, ou junções
, entre as diferentes
centrais locais de uma determinada área
rede de junção
-^
Se as junções são estabelecidas entre todas as centrais locais, tem-seuma rede de junção com conexão total ou em malha
-^
Uma rede de junção em malha pode ser pouco económica quando otráfego é reduzido e as distâncias são grandes. Nesta situação
é preferível ligar as centrais locais entre si através de um centro decomutação central de nível superior, designado por
central tandem
Sistemas de Telecomunicações Guiados - ISCTE - Acetatos 2
Rede Telefónica Pública Comutada
- Rede de longa-distância ou de troncas - -^
Os utilizadores da rede necessitam de comunicar com pessoas emoutras partes do país.
-^
As diferentes áreas estão ligadas entre si por circuitos de longadistância, que constituem a
rede de longa-distância ou rede de
troncas
, cujo meio físico que assegura a ligação é a fibra óptica ou os
feixes hertzianos.
-^
É muitas vezes, pouco económico ter as centrais de longa distânciatotalmente interligadas. Assim, para encaminhar o tráfego entre asdiferentes áreas surgem as
centrais (ou centros) de trânsito
Sistemas de Telecomunicações Guiados - ISCTE - Acetatos 2
Rede Telefónica Pública Comutada
- Rede de longa-distância ou de troncas (cont.) - -^
Um centro de trânsito primário
constitui a interface entre a rede de
junção e a rede de troncas: cada central local está ligada a um centroprimário, seja directamente, seja através de uma central de junçãotandem.
-^
Um centro primário
constitui a primeira camada da rede de troncas
sendo o número de camadas adicionais dependente da dimensão dopaís.
Sistemas de Telecomunicações Guiados - ISCTE - Acetatos 2
Rede Telefónica Pública Comutada : Evolução
Comutaçãoanalógica
Comutaçãoanalógica
Transmissão analógica
Comutaçãoanalógica
Comutaçãoanalógica
Transmissão digital A/DD/A
A/DD/A
Transmissão analógica
Transmissão analógica
Telefone
Comutação
digital
Comutação
digital
Transmissão digital
A/DD/A
A/DD/A
Transmissão analógica
Transmissão analógica
Rede
telefónicaanalógica
Rede
telefónicaanalógica
Rede
telefónica
Rede híbrida
telefónica
híbrida
Rede digital
integrada
(RDI)
Rede digital
integrada
(RDI)
Sistemas de Telecomunicações Guiados - ISCTE - Acetatos 2
Rede Telefónica Pública Comutada: - RDI (cont.)
-^
O passo seguinte daevolução consiste emproporcionartransmissão digital atéao assinante -
RedeRede
Digital com^ Digital comIntegra^ Integra
ção deção de
Servi^ Servi
ços (RDIS)ços (RDIS)
CT
CT
CT
CT
CL
CL
CL
CL
CL
CL
CR
CR
Central de trânsito digitalCentral local digitalConcentrador digital
RDI
Centralanalógica
Transmissão digitalTransmissão analógica
Sistemas de Telecomunicações Guiados - ISCTE - Acetatos 2
Rede de dados pública
Comutação por pacotes •^
A informação é dividida em pacotes (datagramas),que no cabeçalho incluem o endereço dodestinatário
-^
Os pacotes pertencentes a uma determinadamensagem podem seguir percursos diferentes atéao seu destino, sendo agregados no destinatário demodo a formar a mensagem transmitida
-^
Não existe um percurso pré-estabelecido entrea fonte e o destinatário
WAN^ MAN
LAN
Comutação por circuitos virtuais •^
O primeiro pacote enviado para a rede é responsável por estabelecer um caminhoatravés da rede (circuito virtual
) e todos os pacotes correspondentes à mensagem
seguem por esse caminho
Sistemas de Telecomunicações Guiados - ISCTE - Acetatos 2
Redes híbridas fibra-coaxial
As redes de distribuição por cabo CATV (
CAble TV
) usam uma infra-estrutura de
fibra óptica, seguida de uma rede de cabo coaxial até às instalações do utilizador
O servidor situado na cabeça de rede
distribui para os utilizadores os diferentessinais de televisão usando multiplexagem por divisão na frequência
(FDM)
O servidor situado na cabeça de rede
distribui para os utilizadores os diferentessinais de televisão usando multiplexagem por divisão na frequência
(FDM)
Para serviços interactivos é necessário
^ usar amplificadores bidireccionais e umprotocolo de acesso múltiplo para evitarcolisões entre os sinais de retorno enviadospelos diferentes utilizadores
Para serviços interactivos é necessário
usar amplificadores bidireccionais e umprotocolo de acesso múltiplo para evitarcolisões entre os sinais de retorno enviadospelos diferentes utilizadores
Sistemas de Telecomunicações Guiados - ISCTE - Acetatos 2
Redes do século XXI
Os objectivos vão ser
banda larga
e
convergência
-^
A banda larga irá exigir a aproximação da fibra óptica ao utilizador
-^
A banda larga irá exigir a aproximação da fibra óptica ao utilizador •^ A convergência irá reduzir o número de tecnologias de rede usadastanto na camada de serviço como na camada de transporte
-^
A convergência irá reduzir o número de tecnologias de rede usadas
tanto na camada de serviço como na camada de transporte
Tecnologia IP/MPLS – convergência das redes PSTN (Public Switch
Telephone Network), DPCN (Data Public Communication Network), ATM e IP
Tecnologia OTN – convergência das redes PDH (Plesiochronous Digital
Hierarchy), SDH (Synchronous Digital Hierarchy) e WDM (Wavelength DivisionMultiplexing)
