Este relatório detalha uma atividade prática sobre redes de computadores, focando na simulação de uma rede corporativa utilizando o cisco packet tracer. O objetivo principal foi projetar e configurar uma rede local (lan) baseada em uma topologia estrela, implementando vlans e endereçamento ip adequado para cada setor da empresa fictícia super tech. A atividade abrangeu conceitos teóricos de endereçamento de rede, divisão em sub-redes (subnetting), atribuição de ips estáticos e dinâmicos, além da configuração de dispositivos de rede como switches e servidores. O relatório apresenta os métodos utilizados, os resultados obtidos e as conclusões sobre a eficácia do planejamento e organização da rede.
Tipologia: Exercícios
1 / 11
Esta página não é visível na pré-visualização
Não perca as partes importantes!

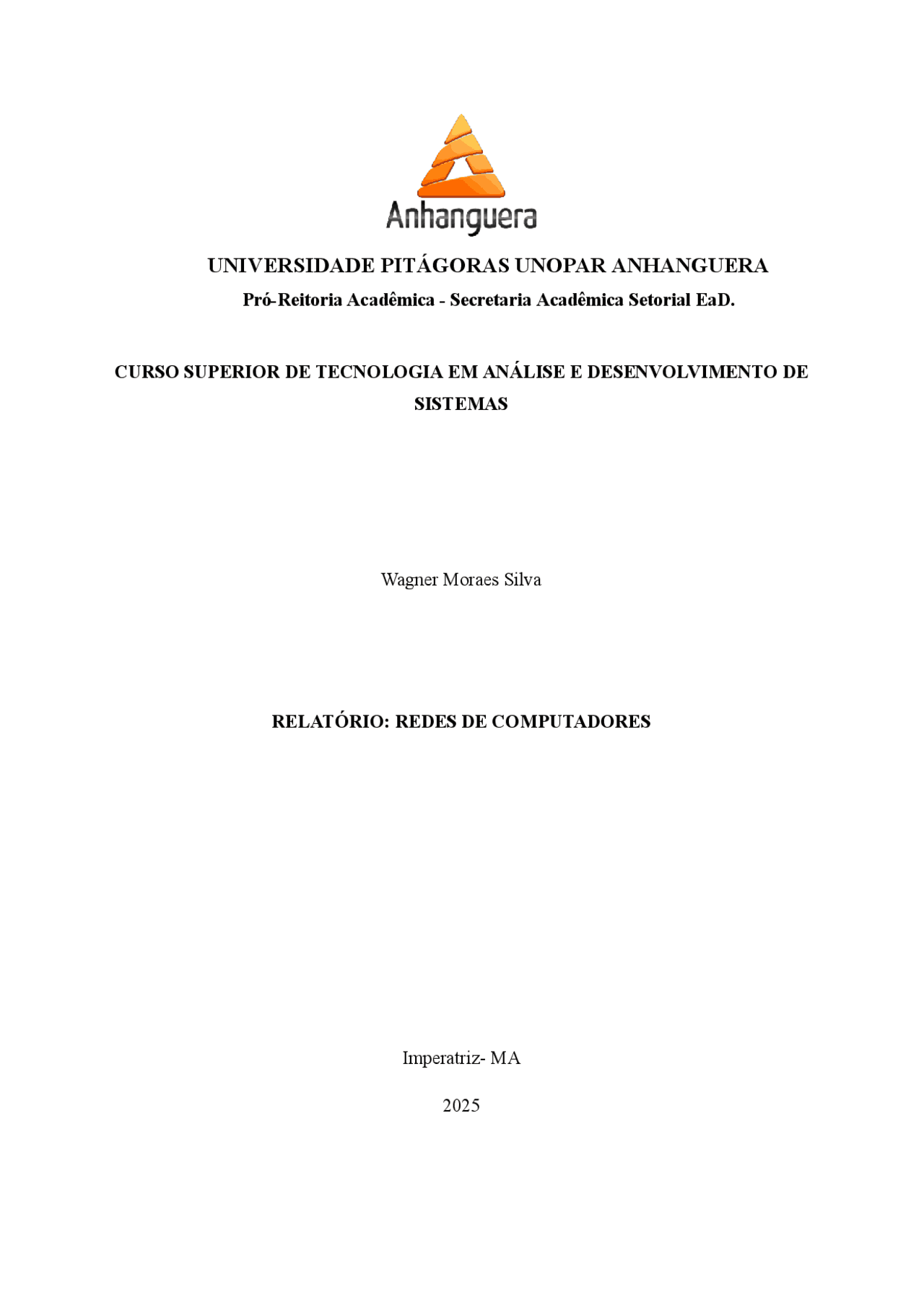

Pró-Reitoria Acadêmica - Secretaria Acadêmica Setorial EaD.
Wagner Moraes Silva
Imperatriz- MA 2025
Wagner Moraes Silva
Atividade prática do Curso Superior Análise e Desenvolvimento de sistemas como requisito para obtenção de nota da disciplina de Rede de Computadores.
Imperatriz- MA 2025
Nesta atividade prática, foi proposta a criação de uma simulação de rede corporativa para a empresa fictícia Super Tech, utilizando o software Cisco Packet Tracer. O objetivo principal é compreender, na prática, como projetar e configurar uma rede local (LAN) baseada em uma topologia estrela, com a implementação de VLANs e endereçamento IP adequado para cada setor da empresa. A atividade permite ao aluno aplicar conceitos teóricos de endereçamento de rede, divisão em sub-redes (subnetting), atribuição de IPs estáticos e dinâmicos, além de configurar dispositivos de rede como switches e servidores. Assim, através dessa simulação, buscou-se desenvolver habilidades fundamentais para o planejamento e gerenciamento de redes de computadores no contexto profissional.
A simulação foi desenvolvida no software Cisco Packet Tracer, com o propósito de representar a estrutura de rede da empresa Super Tech, composta por quatro departamentos: Engenharia, Compras, TI Interno e Infraestrutura. Cada setor foi configurado em uma sub-rede independente, utilizando a máscara 255.255.255.224 (/27), que permite até 30 endereços válidos por rede. O projeto foi construído seguindo a topologia em estrela, conforme especificado no roteiro da atividade. Em cada departamento, foi utilizado um switch Cisco 2950-24, responsável pela interligação dos equipamentos locais: 20 estações de trabalho, 2 servidores e 2 impressoras, totalizando 24 hosts por setor. Para melhor organização e controle de tráfego interno, cada switch foi configurado com duas VLANs, sendo:
● VLAN 10: portas 1 a 12, com 1 servidor, 1 impressora e 10 computadores; ● VLAN 20: portas 13 a 24, com a mesma distribuição de dispositivos.
As VLANs foram criadas por meio dos comandos de configuração no modo privilegiado do switch (enable, configure terminal, vlan, interface range, switchport mode access, switchport access vlan). Essa segmentação possibilitou a separação lógica do tráfego dentro de cada setor, reduzindo colisões e melhorando o desempenho da rede. O endereçamento IP foi planejado conforme a tabela de sub-redes: Departamento Rede Máscara 1º IP Válido Último IP Válido
Broadcast Tipo de IP
Engenharia 192.168.0.0 255.255.255.224 192.168.0.1 192.168.0.30 192.168.0.31 Estático
Compras 192.168.0.32 255.255.255.224 192.168.0.33 192.168.0.62 192.168.0.63 Dinâmico (DHCP)
TI Interno 192.168.0.64 255.255.255.224 192.168.0.65 192.168.0.94 192.168.0.95 Estático
Infraestrutura 192.168.0.96 255.255.255.224 192.168.0.97 192.168.0.126 192.168.0.127 Dinâmico (DHCP)
Durante a execução da atividade prática, tive a oportunidade de criar e configurar uma rede completa para a empresa Super Tech, atendendo a todas as exigências propostas no roteiro prático. A simulação foi desenvolvida através do programa Cisco Packet Tracer, utilizando a topologia em estrela e a divisão em quatro departamentos distintos: Engenharia, Compras, TI Interno e Infraestrutura. Cada setor foi configurado de forma individual, com um switch Cisco 2950-24 responsável pela conexão de 20 estações de trabalho, 2 servidores e 2 impressoras, totalizando 24 dispositivos por departamento. Além disso, cada switch foi segmentado em duas VLANs (VLAN 10 e VLAN 20), separando logicamente os grupos de equipamentos dentro de cada rede. Nos departamentos de Engenharia e TI Interno, os dispositivos receberam endereçamento IP estático, conforme o planejamento definido anteriormente. Já os setores de Compras e Infraestrutura tiveram seus endereços configurados automaticamente, por meio do servidor DHCP configurado em cada sub-rede. Após todas as configurações, foram feitos testes de conectividade com o comando ping, validando a comunicação entre dispositivos dentro de uma mesma VLAN e entre diferentes sub-redes. Todos os testes apresentaram respostas positivas, demonstrando que o roteamento e a configuração das VLANs estavam corretos. As imagens a seguir ilustram o resultado da simulação no Cisco Packet Tracer, apresentando a estrutura montada e a organização lógica dos setores da empresa:
● Figura 1: Departamento de Engenharia: rede configurada com IPs estáticos e duas VLANs (10 e 20).
● Figura 2: Departamento de Compras: configuração com IPs dinâmicos distribuídos pelo servidor DHCP.
● Figura 3: Departamento de TI Interno: endereçamento manual e conectividade validada via ping.
A realização desta atividade prática permitiu desenvolver meus conhecimentos teóricos de forma prática acerca das redes de computadores, permitindo a compreensão de conceitos como endereçamento IP, subnetting, VLANs e protocolos de comunicação. Através da simulação desenvolvida no Cisco Packet Tracer, foi possível observar, na prática, como ocorre o processo de planejamento, estruturação e configuração de uma rede corporativa. O projeto da empresa Super Tech demonstrou a eficácia do planejamento lógico e da organização em sub-redes, mostrando melhor desempenho, segurança e controle do tráfego de dados. A divisão em VLANs mostrou-se eficaz para segmentar o ambiente de trabalho, reduzindo colisões e otimizando a comunicação entre dispositivos. Portanto, a prática foi de grande importância para o meu aprimoramento técnico e profissional, permitindo visualizar o funcionamento de uma rede corporativa completa e demonstrando a aplicação dos conceitos teóricos da sala de aula em um ambiente prático simulado.
CISCO SYSTEMS. Cisco Packet Tracer Student Version. Disponível em: https://www.netacad.com/pt/courses/packet-tracer. Acesso em: 15 out. 2025.
FACULDADE ANHANGUERA. Roteiro de Aula Prática: Redes de Computadores_._
