refino de petróleo 3ª aula
Tipologia: Notas de aula
1 / 23
Esta página não é visível na pré-visualização
Não perca as partes importantes!

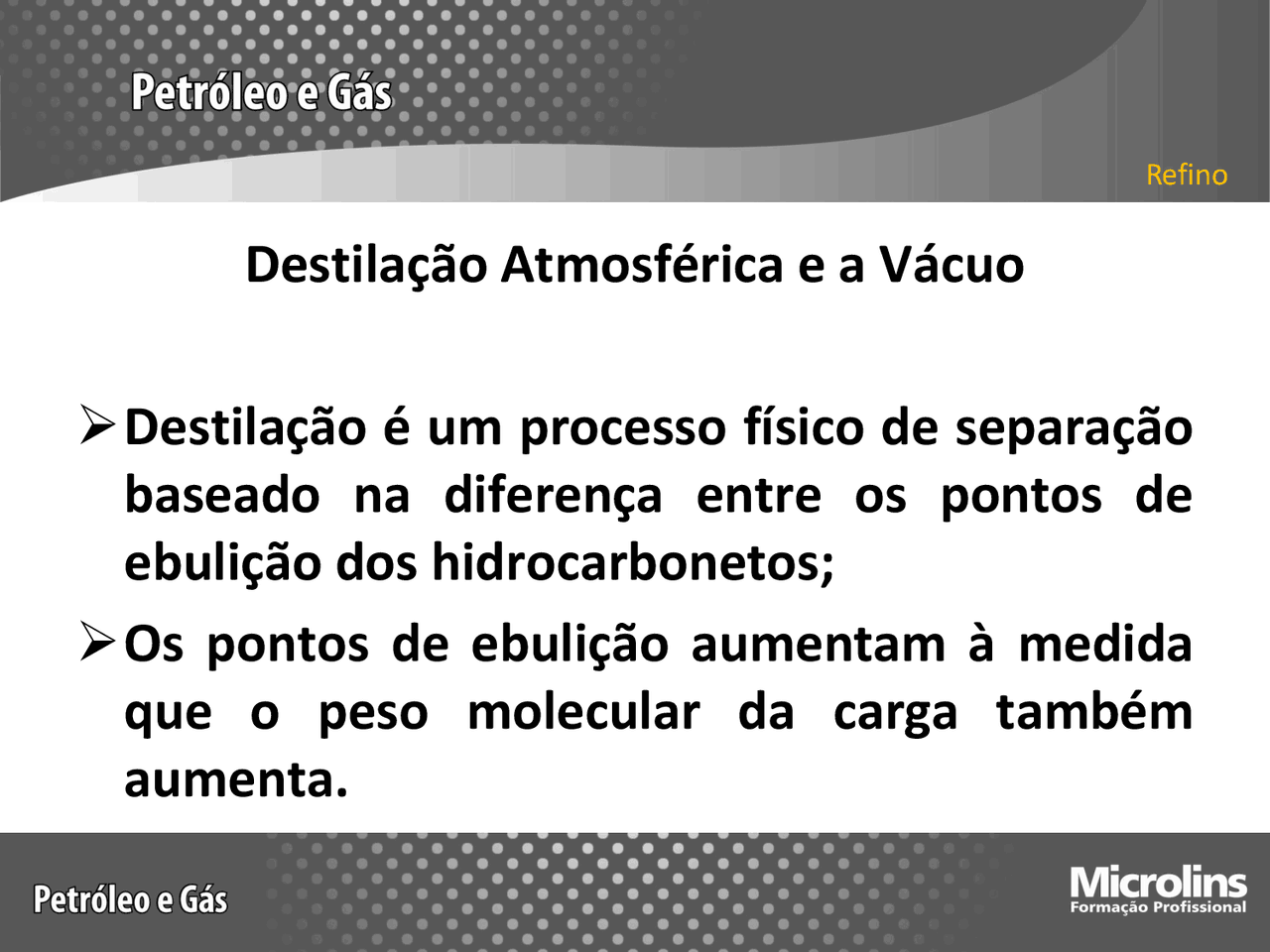

Destilação Atmosférica e a Vácuo
Destilação é um processo físico de separação baseado na diferença entre os pontos de ebulição dos hidrocarbonetos;
Os pontos de ebulição aumentam à medida que o peso molecular da carga também aumenta.
Destilação Atmosférica e a Vácuo
Por se tratar de um processo físico, não há alteração nos componentes das frações.
O ponto de ebulição varia de acordo com a pressão exercida sobre o líquido.
Destilação Atmosférica e a Vácuo
Unidade de Destilação Atmosférica e a Vácuo
Líquido
Refluxo
Condensador
Tambor Acúmulo de Destilado
Vapor d’água
Vapor
Destilado
Stripper
Alimentação daColuna
Resíduos
Pré-aquecimento e Dessalinização
O petróleo é bombeado frio pelos trocadores de calor, onde é aquecido progressivamente.
A dessalgadora remove sais, águas e partículas sólidas presentes no petróleo.
Problemas ocasionados caso não haja dessalinização:
Sais de cloro, provocam corrosão nas torres de fracionamento e nas linhas.
Sais e sólidos provocam entupimentos nos trocadores de calor, além de aumentar a formação de coque nas unidades.
Destilação Atmosférica
Temperatura limite 400 graus.
Zona de Flash.
Os pratos permitem a separação pelo ponto de ebulição.
Refluxo interno.
Vapor d'água para retificar produto de fundo.
Destilação a Vácuo
A carga utilizada é o RAT.
Pode-se extrair do Resíduo Atmosférico (RAT) frações como o gasóleo, que tem elevado potencial econômico.
Destilação a Vácuo
Como a temperatura de ebulição depende da pressão que está sendo exercida sobre o ambiente, se a pressão diminuir, a temperatura de ebulição também cai.
Destilação a Vácuo
A pressão na entrada da torre (zona de flash ) encontra-se em torno de 100 mmHg (2 psi).
Os produtos são retirados por duas frações laterais: Gasóleo Leve (GOL) e Gasóleo Pesado (GOP).
Destilação a Vácuo
O abaixamento da pressão ocorre por intervenção de uma série de condensadores e ejetores, que através da condensação do vapor d’água produz o vácuo.
Destilação a Vácuo
Produtos laterais: Gasóleo Leve e Pesado.
Produtos de fundo: Resíduo de Vácuo (RV) de onde podemos obter Asfalto ou Óleo Combustível.
LogísticaRefino
PETRÓL EO
Gás Combustível
Nafta Leve e GLP Nafta Pesada
Querosene Gasóleo Leve Gasóleo Pesado Resíduo Atm.
ATMOSFÉRICA^ DESTILAÇÃO
Gás Residual Gasóleo Residual de Topo
Gasóleo Leve
Gasóleo Pesado
Gasóleo Residual Resíduo Vácuo
DESTILAÇÃO A VÁCUO
