REFORÇO PARCIAL DAS FUNDAÇÕES DO EDIFÍCIO COPAN
(São Paulo – SP) Urbano Rodriguez Alonso

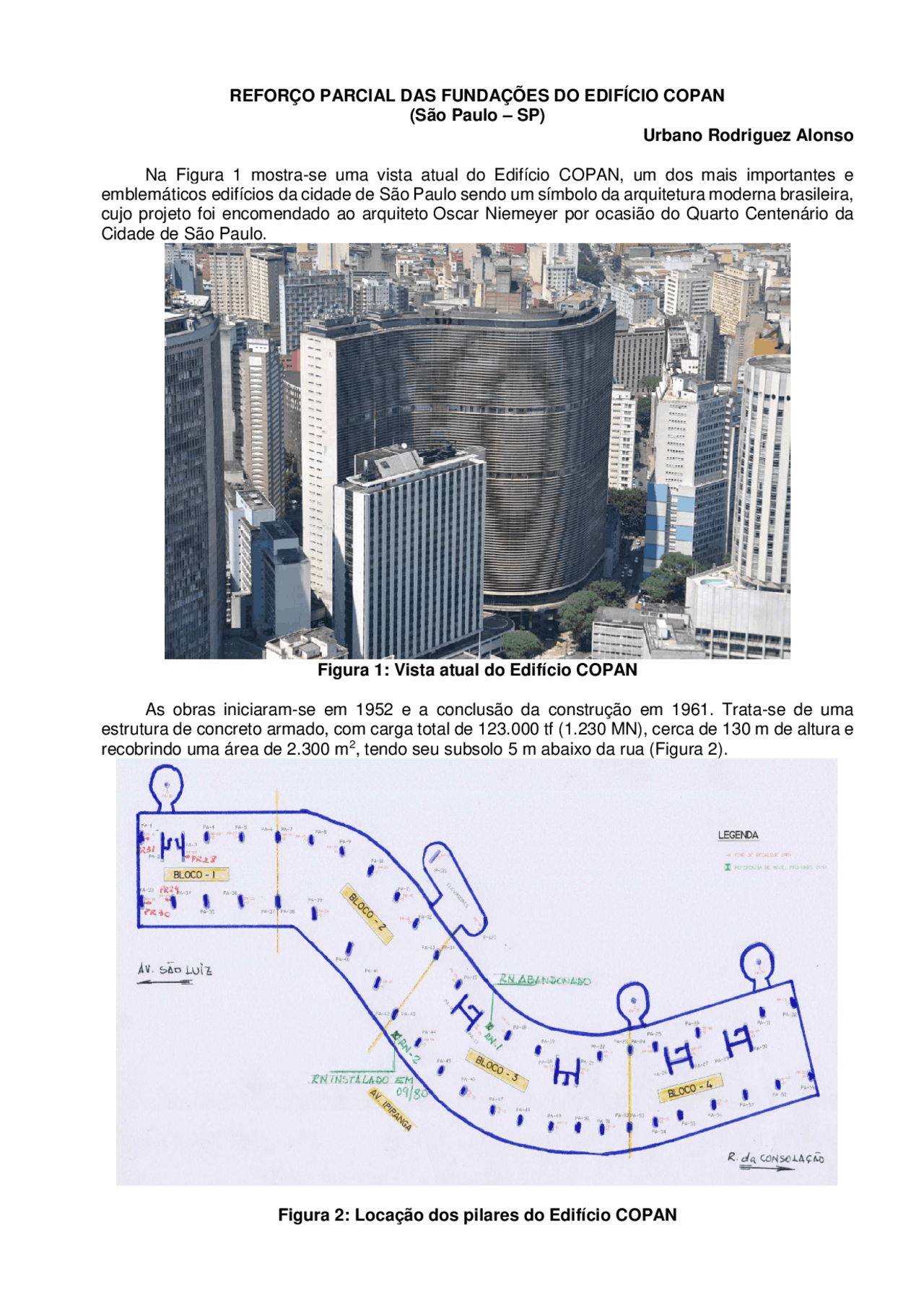

Na Figura 1 mostra-se uma vista atual do Edifício COPAN, um dos mais importantes e emblemáticos edifícios da cidade de São Paulo sendo um símbolo da arquitetura moderna brasileira, cujo projeto foi encomendado ao arquiteto Oscar Niemeyer por ocasião do Quarto Centenário da Cidade de São Paulo.
Figura 1: Vista atual do Edifício COPAN
As obras iniciaram-se em 1952 e a conclusão da construção em 1961. Trata-se de uma estrutura de concreto armado, com carga total de 123.000 tf (1.230 MN), cerca de 130 m de altura e recobrindo uma área de 2.300 m^2 , tendo seu subsolo 5 m abaixo da rua (Figura 2).
Figura 2: Locação dos pilares do Edifício COPAN
Conforme relato do prof. Milton Vargas (“Conferência Regional Sul Americana sobre Edifícios Altos” – 2 a 5/12/1973 – Porto Alegre, vol II), as fundações foram instaladas sobre uma camada de areia e constituíram-se de tubulões a ar comprimido que aplicam ao solo a tensão de 10 kgf/cm^2 ( MPa), conforme se mostra na Figura 3. Entretanto a areia foi considerada fofa para suportar essa tensão. Por esta razão decidiu-se compactar a mesma cravando-se estacas abaixo da cota das bases dos tubulões, por meio de um suplemento. Essas estacas eram pré-moldadas de concreto armado (provavelmente com 30 cm de diâmetro), tinham 8 m de comprimento e eram espaçadas entre si de 1 m.
Figura 3: Perfil geotécnico no Edifício COPAN
Ainda segundo o prof. Milton Vargas, depois de completo o edifício, ele começou a inclinar-se, no seu canto norte, na direção este, conforme se mostra na Figura 4. A máxima distorção atingiu 29 mm entre colunas distanciadas de 9 m; isto é, 0,32% (1:310). Nesse momento o reforço da fundação foi considerado necessário.
Figura 4: Linhas de igual recalque, em mm
