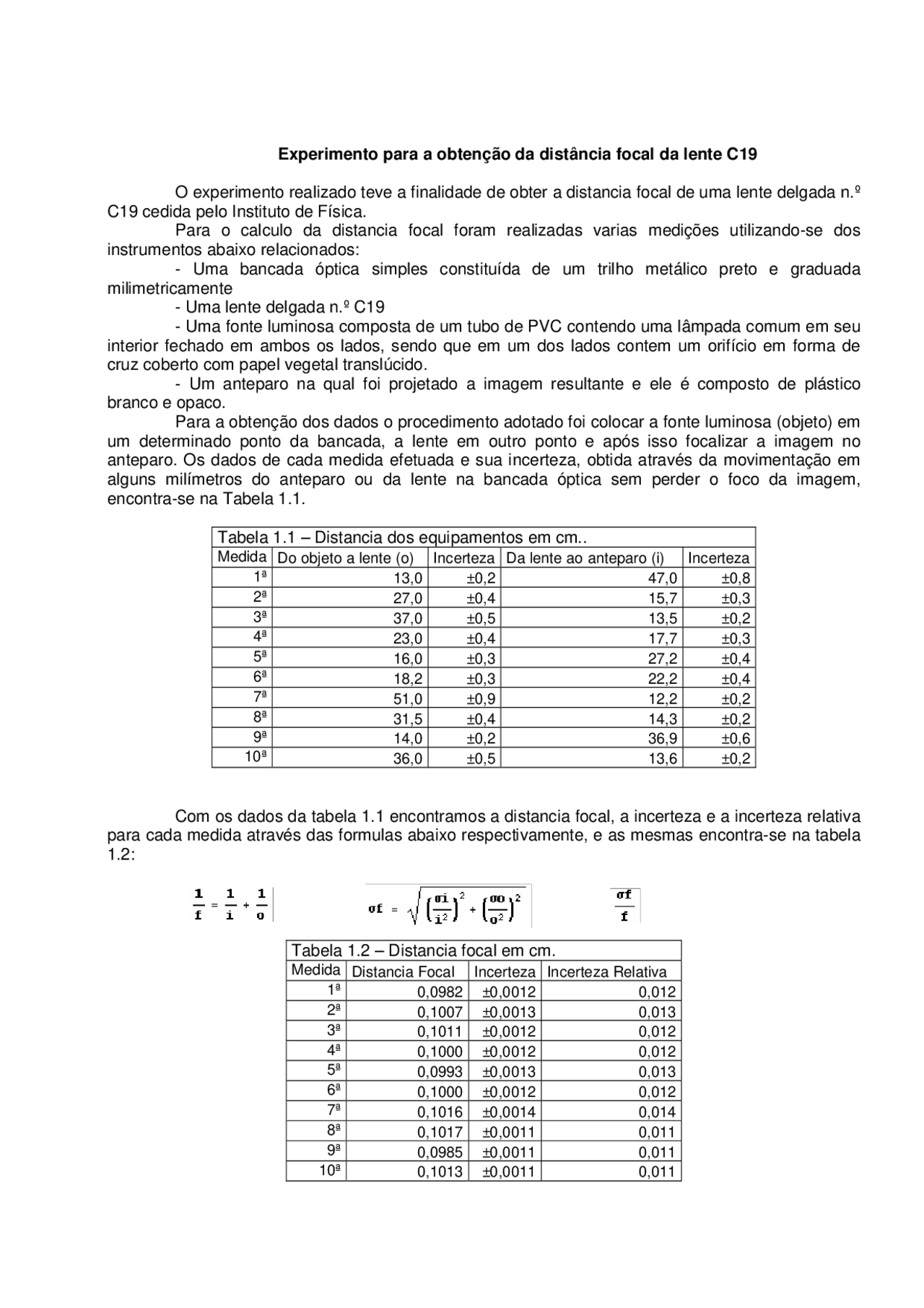

Experimento para a obtenção da distância focal da lente C19
O experimento realizado teve a finalidade de obter a distancia focal de uma lente delgada n.º
C19 cedida pelo Instituto de Física.
Para o calculo da distancia focal foram realizadas varias medições utilizando-se dos
instrumentos abaixo relacionados:
- Uma bancada óptica simples constituída de um trilho metálico preto e graduada
milimetricamente
- Uma lente delgada n.º C19
- Uma fonte luminosa composta de um tubo de PVC contendo uma lâmpada comum em seu
interior fechado em ambos os lados, sendo que em um dos lados contem um orifício em forma de
cruz coberto com papel vegetal translúcido.
- Um anteparo na qual foi projetado a imagem resultante e ele é composto de plástico
branco e opaco.
Para a obtenção dos dados o procedimento adotado foi colocar a fonte luminosa (objeto) em
um determinado ponto da bancada, a lente em outro ponto e após isso focalizar a imagem no
anteparo. Os dados de cada medida efetuada e sua incerteza, obtida através da movimentação em
alguns milímetros do anteparo ou da lente na bancada óptica sem perder o foco da imagem,
encontra-se na Tabela 1.1.
Tabela 1.1 – Distancia dos equipamentos em cm..
Medida
Do objeto a lente (o) Incerteza
Da lente ao anteparo (i) Incerteza
1ª
13,0
±0,2
47,0
±0,8
2ª
27,0
±0,4
15,7
±0,3
3ª
37,0
±0,5
13,5
±0,2
4ª
23,0
±0,4
17,7
±0,3
5ª
16,0
±0,3
27,2
±0,4
6ª
18,2
±0,3
22,2
±0,4
7ª
51,0
±0,9
12,2
±0,2
8ª
31,5
±0,4
14,3
±0,2
9ª
14,0
±0,2
36,9
±0,6
10ª
36,0
±0,5
13,6
±0,2
Com os dados da tabela 1.1 encontramos a distancia focal, a incerteza e a incerteza relativa
para cada medida através das formulas abaixo respectivamente, e as mesmas encontra-se na tabela
1.2:
Tabela 1.2 – Distancia focal em cm.
Medida
Distancia Focal Incerteza
Incerteza Relativa
1ª
0,0982
±0,0012
0,012
2ª
0,1007
±0,0013
0,013
3ª
0,1011
±0,0012
0,012
4ª
0,1000
±0,0012
0,012
5ª
0,0993
±0,0013
0,013
6ª
0,1000
±0,0012
0,012
7ª
0,1016
±0,0014
0,014
8ª
0,1017
±0,0011
0,011
9ª
0,0985
±0,0011
0,011
10ª
0,1013
±0,0011
0,011
