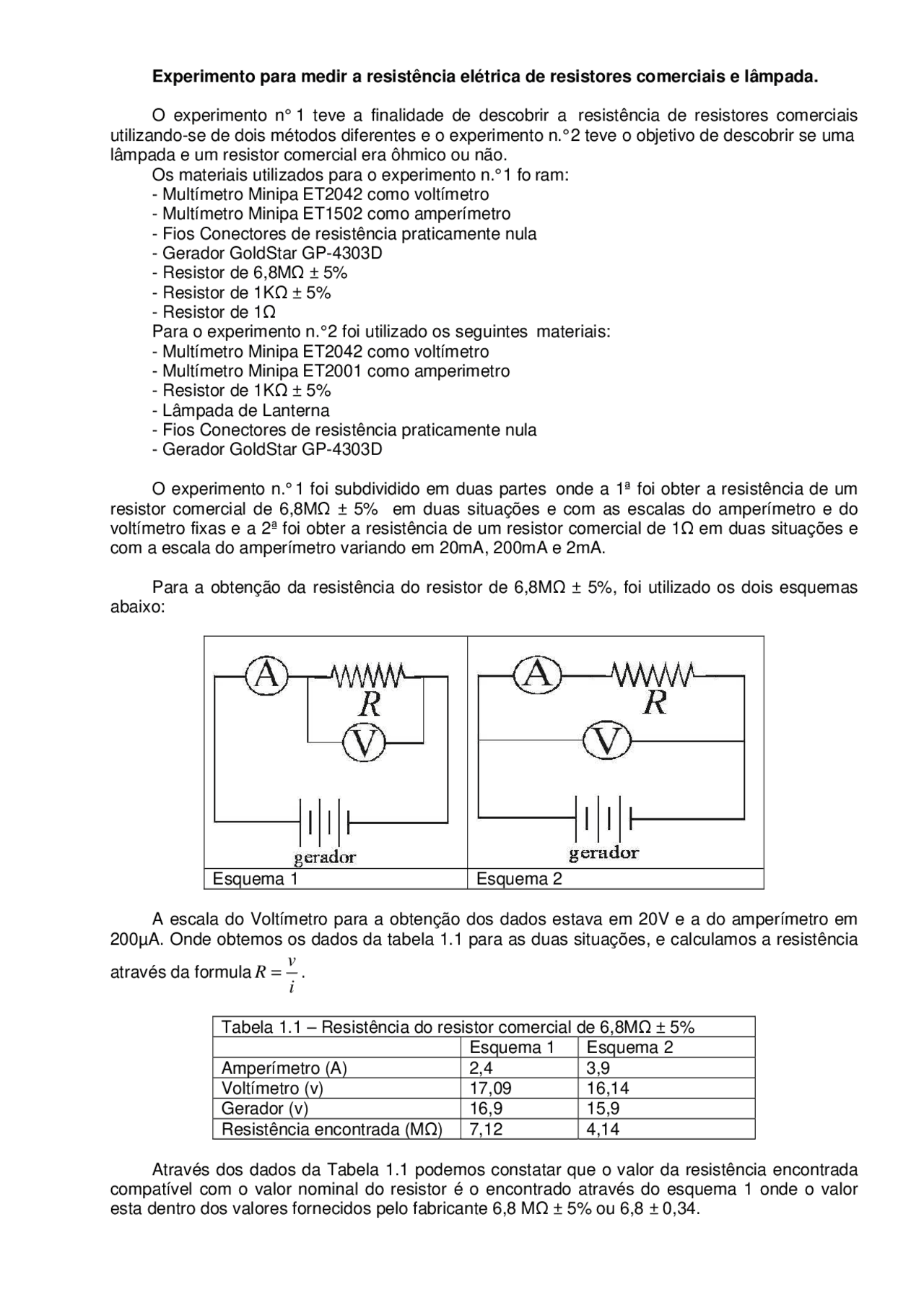

Experimento para medir a resistência elétrica de resistores comerciais e lâmpada.
O experimento n° 1 teve a finalidade de descobrir a resistência de resistores comerciais utilizando-se de dois métodos diferentes e o experimento n.° 2 teve o objetivo de descobrir se uma lâmpada e um resistor comercial era ôhmico ou não. Os materiais utilizados para o experimento n.° 1 fo ram:
- Multímetro Minipa ET2042 como voltímetro
- Multímetro Minipa ET1502 como amperímetro
- Fios Conectores de resistência praticamente nula
- Gerador GoldStar GP-4303D
- Resistor de 6,8MΩ ± 5%
- Resistor de 1KΩ ± 5%
- Resistor de 1Ω Para o experimento n.° 2 foi utilizado os seguintes materiais:
- Multímetro Minipa ET2042 como voltímetro
- Multímetro Minipa ET2001 como amperimetro
- Resistor de 1KΩ ± 5%
- Lâmpada de Lanterna
- Fios Conectores de resistência praticamente nula
- Gerador GoldStar GP-4303D
O experimento n.° 1 foi subdividido em duas partes onde a 1ª foi obter a resistência de um resistor comercial de 6,8MΩ ± 5% em duas situações e com as escalas do amperímetro e do voltímetro fixas e a 2ª foi obter a resistência de um resistor comercial de 1Ω em duas situações e com a escala do amperímetro variando em 20mA, 200mA e 2mA.
Para a obtenção da resistência do resistor de 6,8MΩ ± 5%, foi utilizado os dois esquemas abaixo:
Esquema 1 Esquema 2
A escala do Voltímetro para a obtenção dos dados estava em 20V e a do amperímetro em 200μA. Onde obtemos os dados da tabela 1.1 para as duas situações, e calculamos a resistência
através da formula
i
v
R =.
Tabela 1.1 – Resistência do resistor comercial de 6,8MΩ ± 5% Esquema 1 Esquema 2 Amperímetro (A) 2,4 3, Voltímetro (v) 17,09 16, Gerador (v) 16,9 15, Resistência encontrada (MΩ) 7,12 4,
Através dos dados da Tabela 1.1 podemos constatar que o valor da resistência encontrada compatível com o valor nominal do resistor é o encontrado através do esquema 1 onde o valor esta dentro dos valores fornecidos pelo fabricante 6,8 MΩ ± 5% ou 6,8 ± 0,34.
Com esse experimento constatamos também que o voltímetro quando ligado em paralelo ao amperímetro e ao resistor influencia na obtenção dos dados.
Para a obtenção da resistência do resistor de 1Ω, foi utilizado os dois esquemas abaixo:
Esquema 1 Esquema 2
A escala do Voltímetro para a obtenção dos dados estava em 20V e a do amperímetro foi feita com 20mA, 200mA e 2mA. Onde obtemos os dados da tabela 1.2 para o esquema 1 e 1. para o esquema 2 com as três escalas do amperímetro, e calculamos a resistência através da
formula
i
v
R =.
Tabela 1.2 – Resistência do Resistor Comercial de 1 Ω obtido através do esquema 1 Escala do Amperímetro 200mA 20mA 2mA Amperímetro (A) 15,7 14,85 0, Voltímetro (v) 0,09 0,22 0, Gerador (v) 15,9 15,1 15, Resistência Encontrada 0,05 0,014 5,
Tabela 1.3 – Resistência do Resistor Comercial de 1 Ω obtido através do esquema 2 Escala do Amperímetro 200mA 20mA 2mA Amperímetro (A) 16,7 16,16 0, Voltímetro (v) 0,08 0,08 0, Gerador (v) 16,9 16,4 15, Resistência Encontrada 0,005 0,005 5
O experimento n.° 2 consiste em saber se um resisto r comercial e uma lâmpada são ôhmicos ou não, e para sabermos isso fizemos 15 medidas diferentes para a obtenção da resistência em voltagens diferentes variando de 0 a 15 volts. Os dados obtidos e suas respectivas incertezas para o resistor comercial de 1K Ω 5% estão na tabela 2.1, sendo a escala do voltímetro 20 v e escala do amperímetro 20mA, e para a lâmpada na tabela 2.2, sendo a escala do voltímetro 20v e escala do amperímetro 200mA. Para as incertezas do amperímetro e do voltímetro foram utilizadas as incertezas contidas no manual do aparelho e para a incerteza da resistência foi calculada através da formula abaixo:
^ +
i
i
v
v
R R
Exercício Extra:
Seja um fio de tungstênio, com resistência Ro, em temperatura ambiente To= 300K encontre a temperatura e a incerteza de nossa lâmpada para V = 14,14 através da expressão empírica:
Onde para Ro utilizamos o valor da resistência quando a voltagem era 1,09v e para R o valor da resistência em 14,14v e encontramos que a temperatura da mesma é de 727±13K
0 0
1,
R T
R T
