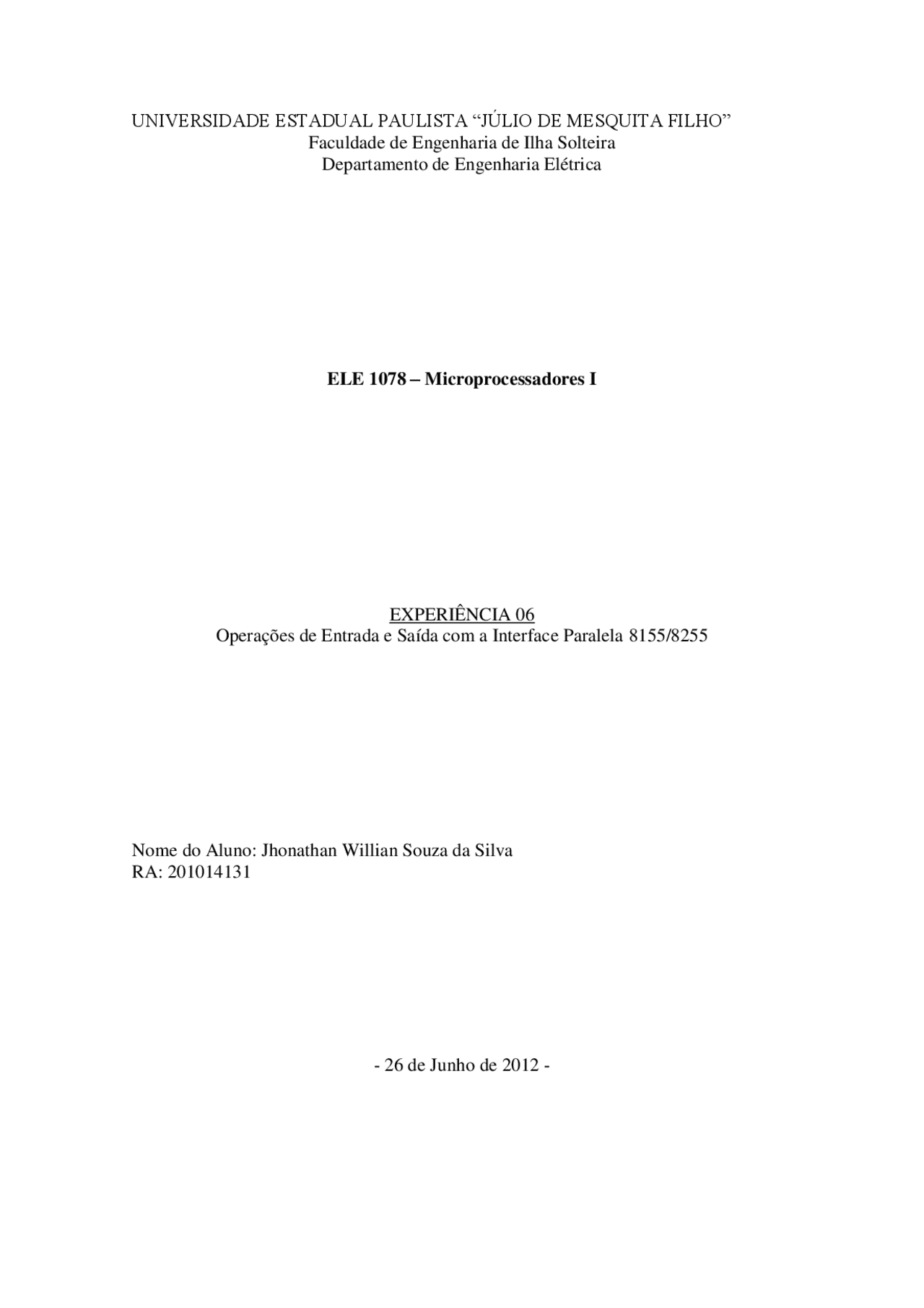

Faculdade de Engenharia de Ilha Solteira Departamento de Engenharia Elétrica
ELE 1078 – Microprocessadores I
Operações de Entrada e Saída com a Interface Paralela 8155/
Nome do Aluno: Jhonathan Willian Souza da Silva RA: 201014131
Configuração dos Portos
Pela combinação dos bits de endereços de maior ordem (A15-A11) com os três bits de endereços de menor ordem (A2-A0) formam-se os endereços das portas na faixa de 20H a 25H.
Figura 2 - Endereçamento dos Portos
No registrador de controle os bits são definidos conforme figura abaixo.
Figura 3 - Palavra de Controle
Portanto, para configurar os portos como entrada ou saída devemos definir a palavra de controle.
2. Procedimento Experimental
Desenvolver o programa de um contador binário de 16 bits, de forma que os valores contados sejam apresentados nos portos A e B do 8155 e também no DISPLAY (campo de endereços).
A contagem deve ser em “loop”, com os valores iniciais e finais dados como segue: Valor inicial: Endereço 2090h (LSB) e 2091h (MSB) Valor final: Endereço 2092h (LSB) e 2093h (MSB)
O programa poderá ser interrompido de duas formas: Primeira: Os bits PC0 e PC1 estão em nível 1: a contagem é reinicializada. Segunda: A interrupção RST7.5 ativada: leitura de novos valores iniciais e finais.
Figura 5 - Códigos do Programa
3. Conclusão
Este experimento introduziu o uso dos portos do dispositivo programável 8155 do microprocessador 8085, com isto aprendemos a configura-los como entrada ou saída através da palavra de controle, além de utilizar os dados colhidos (entrada) e/ou envia-los aos portos (saída). O experimento é de grande importância, pois com isto podemos fazer qualquer programa que colhe dados do mundo externo (conversor A/D) e realiza alguma tarefa útil.
