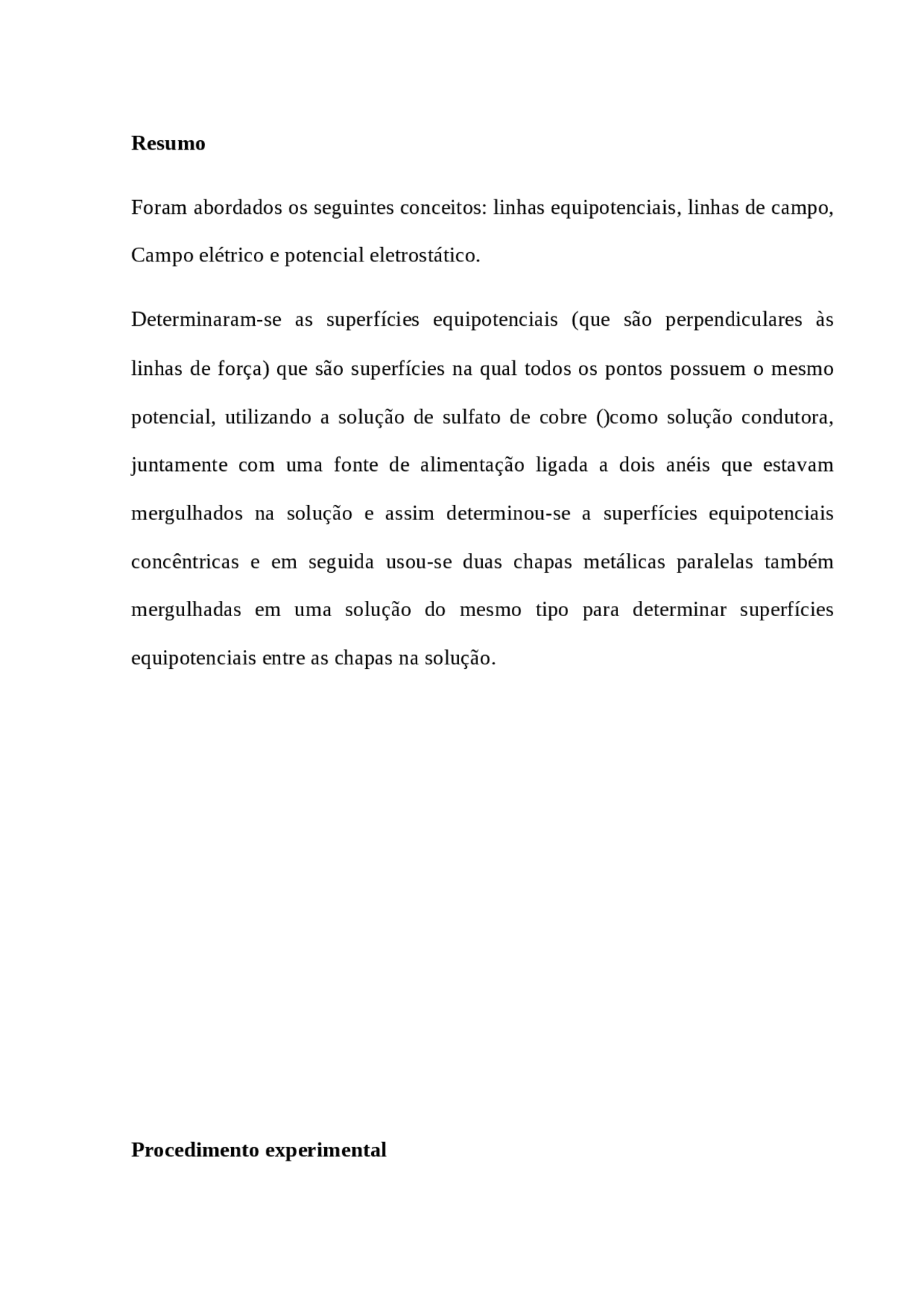

Resumo
Foram abordados os seguintes conceitos: linhas equipotenciais, linhas de campo,
Campo elétrico e potencial eletrostático.
Determinaram-se as superfícies equipotenciais (que são perpendiculares às
linhas de força) que são superfícies na qual todos os pontos possuem o mesmo
potencial, utilizando a solução de sulfato de cobre ()como solução condutora,
juntamente com uma fonte de alimentação ligada a dois anéis que estavam
mergulhados na solução e assim determinou-se a superfícies equipotenciais
concêntricas e em seguida usou-se duas chapas metálicas paralelas também
mergulhadas em uma solução do mesmo tipo para determinar superfícies
equipotenciais entre as chapas na solução.
Procedimento experimental
Materiais necessários para realização do experimento:
- (^) Fonte de tensão.
- Mesa e com papel na superfície inferior.
- Eletrodos.
- Haste e/ou placa de metal.
- Sonda móvel.
- (^) Solução de CuSO4.
- Galvanômetro.
- Fios.
- Caneta (para marcar os pontos)
- Metal condutor (ponta) Primeiramente determinou-se os pontos equipotenciais do sistema com uma placa metálica no formato de anel como mostrado na figura1.
Figura 1: Solução de CuSO 4 (azul), fonte de alimentação ligadas a dois anéis condutores de raios diferentes.
Resultados e Discussões
Tabelas dos Dados obtidos no experimento:
Na primeira parte do experimento, foi medida uma distancia entre os anéis, em que os potenciais foram os mesmos, de acordo com a tabela 1, com essa distancia e respectivo potencial, foi calculado o campo elétrico, no qual foi usada a seguinte expressão E= V/d, onde E = campo elétrico na unidade no SI de Volt/m,
Tabela 1 Pontos equipotenciais de dois anéis.
Raio do anel pequeno até os pontos
Potencial Campo elétrico E = (V/d)
0,0135 metros 4 Volts 296,296 N/C 0,0255 metros 2,4 Volts 94,11 N/C 0,0440 metros 1,4 Volts 31,81 N/C Na segunda parte do experimento, foi medida uma distancia em relação a um potencial elétrico constante, essa distancia, foi medida em relação à placa da esquerda, com o potencial medido no galvanômetro e com a distancia medida, foi calculado o campo elétrico, onde foi usada a seguinte expressão E= V/d, no qual E = campo elétrico na unidade no SI de Volt/m,
Tabela 2 Pontos equipotenciais de duas placas paralelas
Distancia da Placa da esquerda Potencial Campo elétrico E = (V/d) 0,026 metros 5,10 Volts 196,153 N/C 0,075 metros 4,00 Volts 53,33 N/C 0,111 metros 3,00 Volts 27,02 N/C 0,14,4 metros 2,00 Volts 13,85 N/C
Conclusões
Em nosso experimento dos anéis alguns pontos não saíram com mesmo raio dos demais pontos isso pode ter ocorrido devido a má leitura no galvanômetro ou na hora que fomos marcar tais pontos mexemos a sonda móvel.
Em geral os pontos ficaram praticamente com a mesma distancia o que comprova os pontos equipotenciais a uma mesma distancia do campo elétrico.
