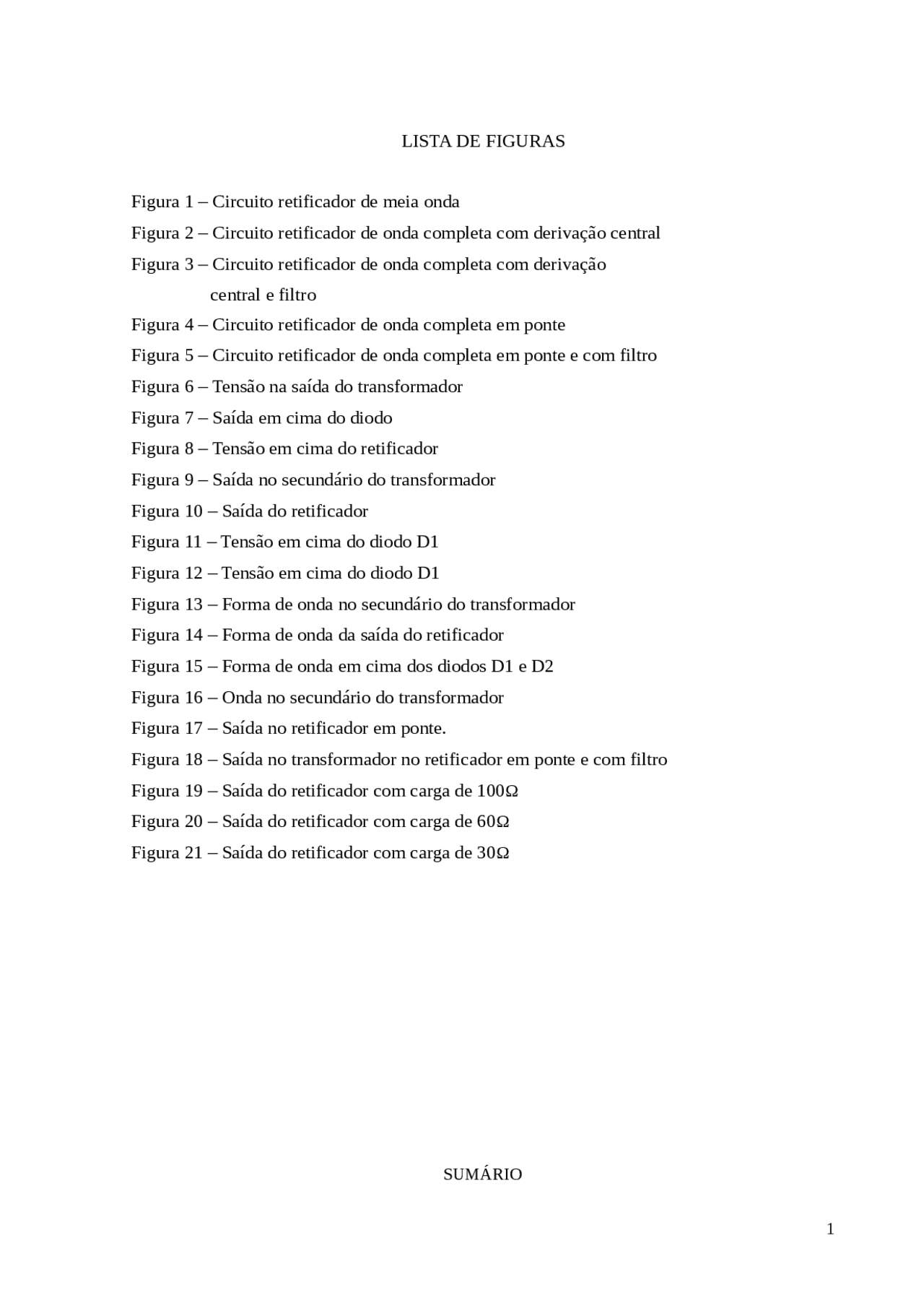

LISTA DE FIGURAS
Figura 1 – Circuito retificador de meia onda
Figura 2 – Circuito retificador de onda completa com derivação central
Figura 3 – Circuito retificador de onda completa com derivação
central e filtro
Figura 4 – Circuito retificador de onda completa em ponte
Figura 5 – Circuito retificador de onda completa em ponte e com filtro
Figura 6 – Tensão na saída do transformador
Figura 7 – Saída em cima do diodo
Figura 8 – Tensão em cima do retificador
Figura 9 – Saída no secundário do transformador
Figura 10 – Saída do retificador
Figura 11 – Tensão em cima do diodo D
Figura 12 – Tensão em cima do diodo D
Figura 13 – Forma de onda no secundário do transformador
Figura 14 – Forma de onda da saída do retificador
Figura 15 – Forma de onda em cima dos diodos D1 e D
Figura 16 – Onda no secundário do transformador
Figura 17 – Saída no retificador em ponte.
Figura 18 – Saída no transformador no retificador em ponte e com filtro
Figura 19 – Saída do retificador com carga de 100 Ω
Figura 20 – Saída do retificador com carga de 60 Ω
Figura 21 – Saída do retificador com carga de 30 Ω
SUMÁRIO
1. INTRODUÇÃO ........................................................................................................................... 3
2. OBJETIVO ..................................................................................................................................
3. MATERIAIS E MÉTODOS ...........................................................................................................
3.1.Materiais ............................................................................................................................ 3
3.2.Métodos ............................................................................................................................. 4
3.1. Experimento 1........................................................................................................ 4
3.2. Experimento 2 ....................................................................................................... 4
3.3. Experimento 3 ....................................................................................................... 5
3.4. Experimento 4 ....................................................................................................... 6
3.5. Experimento 5 ....................................................................................................... 7
- RESULTADOS ............................................................................................................................ 8
3.3.Experimento 1 .................................................................................................................... 8
3.6. Resultados ob�dos pelo osciloscópio ....................................................................
3.7. Resultados ob�dos pelo PSIM ...............................................................................
3.4.Experimento 2 ................................................................................................................... 11
3.8. Resultados ob�dos pelo osciloscópio .................................................................. 11
3.9. Resultados ob�dos pelo PSIM .............................................................................. 13
3.5.Experimento 3 ................................................................................................................... 14
3.10. Resultados ob�dos pelo osciloscópio .................................................................. 14
3.11. Resultados ob�dos pelo PSIM............................................................................... 15
2. OBJETIVO
Verificar experimentalmente as características elétricas dos retificadores de meia onda com carga resistiva e resistiva/capacitiva e de onda completa com carga resistiva e
resistiva/capacitiva e analisar o comportamento das retificações, simular os circuitos retificadores utilizando o programa PSIM e comparar os valores obtidos e medidos no experimento.
- (^) MATERIAIS E MÉTODOS
3.1.Materiais u�lizados
- 4 diodos IN-4007 a 85 °C
- 1 capacitor Siemens de 470F/25V
- Protoboard Icel MSB 400
- Mul�metro Minipa ET-2507A
- Osciloscópio Tektronix TDS 2002B
- 1 transformador 25V/25V e transformador 15V/15V
- Reostato Rnom = 200Ω e I máx = 0,84ª
3.2. Métodos
3.2.1. Experimento 1
No primeiro experimento foi montado um circuito retificador de meia onda.
Primeiramente, utilizando o multímetro digital o reostato foi ajustado a uma
resistência de 60Ω.
Figura 1 - Circuito retificador de meia onda
Em seguida o circuito abaixo foi montado no protoboard e energizado por um
transformador de 25V-0V conectado a rede elétrica de 127 V de tensão eficaz.
Então utilizando o osciloscópio foram realizadas as seguintes medições: forma da
onda de saída do secundário do transformador, de saída do retificador e da tensão em cima do
diodo, e também o valores rms da saída do secundário do transformador e do retificador.
O retificador de meia onda foi simulado no programa PSIM, e os dados obtidos pelo
osciloscópio, também foram verificados no simulador.
3.2.2. Experimento 2:
Primeiramente através de um multímetro digital ajustou-se a resistência do reostato
pra 30.8.
Só então, utilizando um transformador com derivação central de -15V - 15V
conectado a uma rede elétrica de 127V Vrms, energizou se o circuito abaixo, que por sua vez
foi montado em um protoboard.
Figura 2 – Circuito retificador de onda completa com derivação central
Depois de realizada a etapa acima, a ponteira ligada ao canal 1 do osciloscópio foi
colocada em paralelo sucessivamente com a saída do secundário do transformador, com o
diodo D1, com o diodo D2, e com a resistência de R1 de 30.8 Ω, obtendo assim as formas de
onda das tensões e valores de tensões respectivos ao medidos no momento.
3.2.4. Experimento 4
Nesta experiência a proposta era montar um circuito retificador de onda completa em
ponte, para isso, o reostato foi ajustado a 100,4 com o auxílio do multímetro digital e o
circuito abaixo foi montado no protoboard, energizado por um transformador de 15V-0V
conectado a rede elétrica.
Figura 4 – Circuito retificador de onda completa em ponte.
Então com o auxílio da ponteira conectada ao canal 1 do osciloscópio e em paralelo
com a saída do secundário do transformador, e depois em paralelo com a carga, foram obtidos
os dados destas formas de ondas e os valores de tensões, respectivamente.
Novamente o circuito foi simulado no programa PSIM, e verificaram-se os mesmos
dados obtidos também foram obtidos pelo osciloscópio.
3.2.5. Experimento 5
O experimento 4 como base para o experimento, a única diferença é que foi
adicionado um capacitor em paralelo com a resistência.
Figura 5 – Circuito retificador de onda completa em ponte e com filtro.
Através da ponteira conectada ao canal 1 do osciloscópio em paralelo com a saída do
secundário do transformador e depois em paralelo com a resistência e assim, foram realizadas
as medições nessas partes do circuito retificador.
Por último, com o auxílio do multímetro digital o valor da resistência foi alterado
primeiramente para 61Ω, e depois para 30,8Ω, e assim, foi realizada a medição da forma de
onda e o valor de tensão em cima da resistência, através do osciloscópio.
3. RESULTADOS
Figura 7 – Saída em cima do diodo
Obs: está invertido porque foi colocado a ponteira invertida
Figura 8 – Tensão em cima do retificador
Obs: está invertido porque a ponteira está invertida.
3.2.7. Resultados obtidos pelo PSIM:
3.4. Experimento 2
3.2.8. Resultados obtidos pelo osciloscópio.
Figura 9 – Saída no secundário do transformador
Figura 10 – Saída do retificador
Figura 11 – Tensão em cima do diodo D
3.5. EXPERIMENTO 3
3.2.10. Resultados obtidos pelo osciloscópio
Figura 15 – Forma de onda em cima dos diodos D1 e D
3.2.11. Resultados obtidos pelo PSIM:
3.6. EXPERIMENTO 4
3.2.12. Resultados obtidos pelo osciloscópio:
