HMI - Display + Input system
24 VDC
CPU
CPU
MALE
CONNECTOR
6 - PINS
SENSOR
FEMALE
CONNECTOR
6 - PINS
VALVES
40330.0084.000 - Female insert 6- QT. 1
40330.0085.000 - Housing with side
conector - QT. 1
40330.0091.000 - Cap for housing - QT. 1
40330.0090.000 - Cable gland - QT. 1
40330.0083.000 - Male insert 6- QT. 1
40330.0085.000 - Housing with side
conector - QT. 1
40330.0091.000 - Cap for housing - QT. 1
40330.0090.000 - Cable gland - QT. 1
MAST
MANIFOLD
40602.0040.000 - CONTROL CABLE (ASSY - CHAINFLEX)
40330.0014.000 - CONTROL CABLE 6 X 0,5MM2 - QT. ??M
(x2) 1-valves / 1-sensors
90602.0040.006 - Female insert 16 - QT. 1
90602.0040.004 - Housing - QT. 1
40602.0040.005 - Cable presse - QT. 1
90602.0040.007 - Male insert 16 - QT. 1
90602.0040.004 - Housing - QT. 1
40602.0040.005 - Cable presse - QT. 1
40602.0082.000 - MHControl+ System
90602.0082.001 - CPU BOX
- -
EQUIPAMENTO APLICAÇÃO
POS. CÓDIGO QDE. MATERIAL/NOME UNIT. TOTAL
MASSA (Kg)
DES.
PROJ.
APROV.
DATANOME
DESENHO DE CONJUNTO
SUBST./ORIG. DESENHO Nº
FORMATO CÓDIGO REVISÃO
ESCALA
MASSA TOTAL (Kg)
CAMPOREV. DATADESEN. APROV.
DESCRIÇÃO
MATERIAL
DESCRIÇÃO
A3

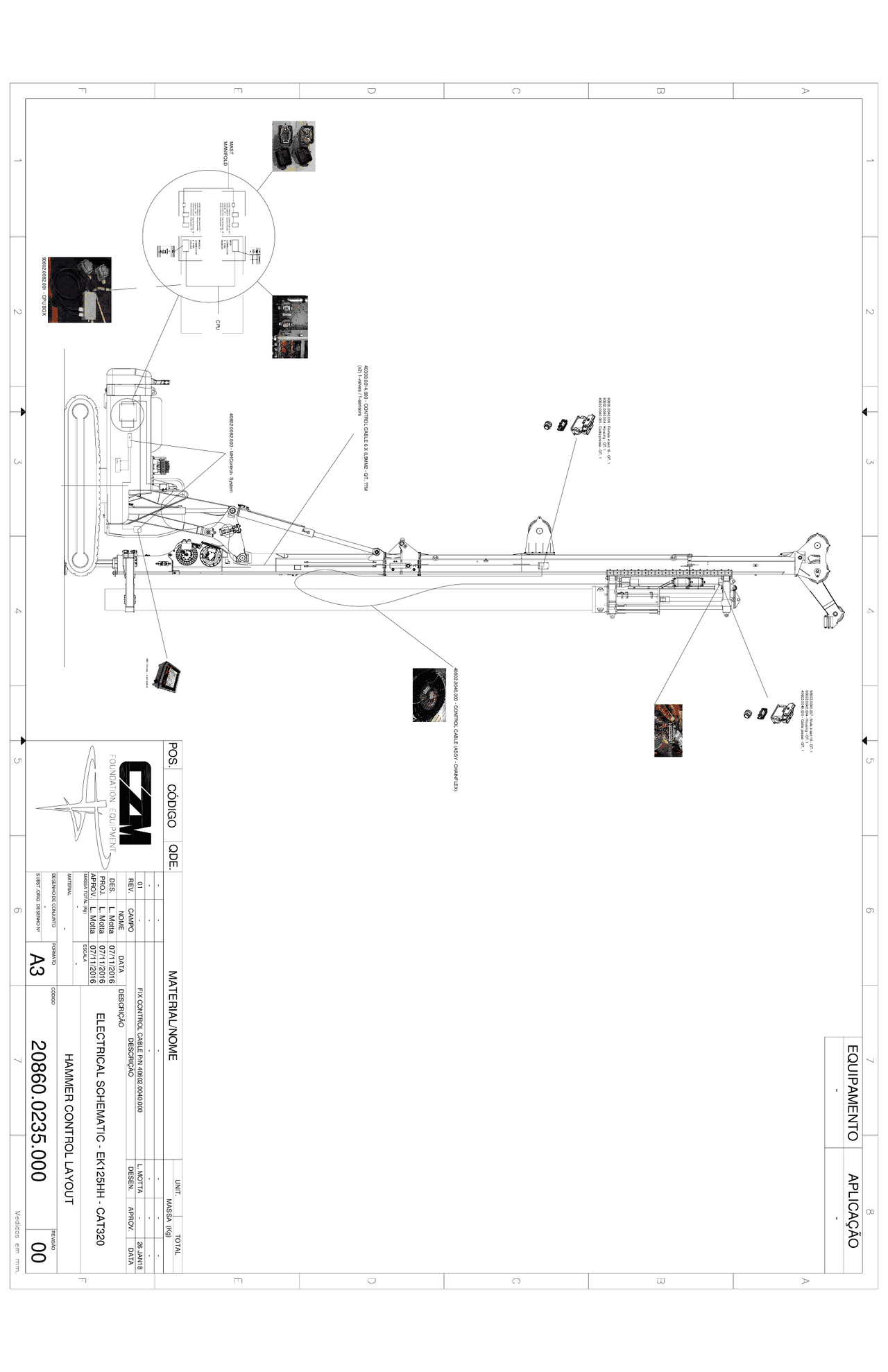

ELECTRICAL SCHEMATIC - EK125HH - CAT320
HAMMER CONTROL LAYOUT
20860.0235.000 00
L. Motta 07/11/2016
L. Motta 07/11/2016
L. Motta 07/11/2016
--
-
-
- - - - - -
- - - - - -
01 - FIX CONTROL CABLE P/N 40602.0040.000 L. MOTTA - 26 JAN18
