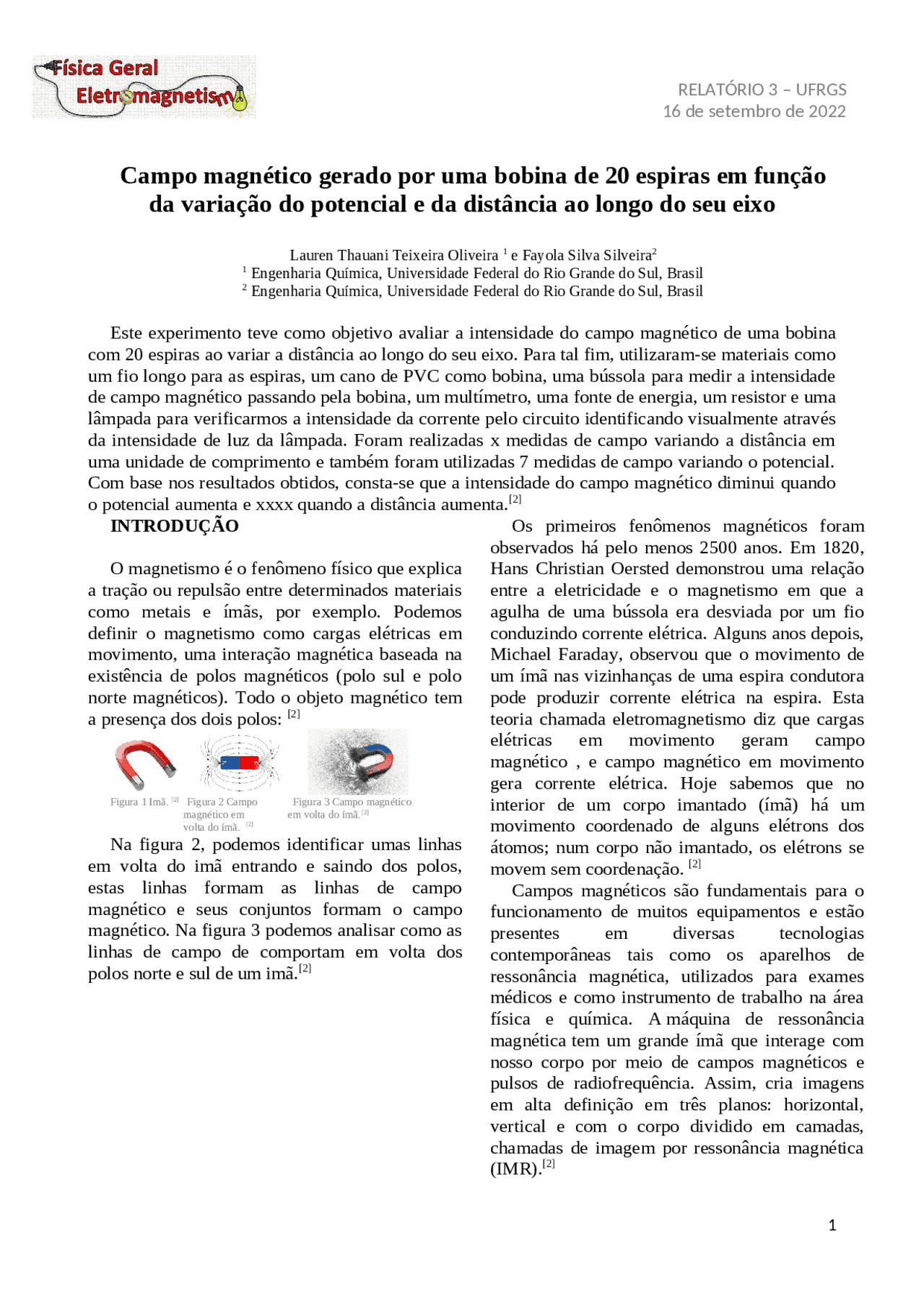

RELATÓRIO 3 – UFRGS
16 de setembro de 2022
Campo magnético gerado por uma bobina de 20 espiras em função
da variação do potencial e da distância ao longo do seu eixo
Lauren Thauani Teixeira Oliveira 1 e Fayola Silva Silveira2
1 Engenharia Química, Universidade Federal do Rio Grande do Sul, Brasil
2 Engenharia Química, Universidade Federal do Rio Grande do Sul, Brasil
Este experimento teve como objetivo avaliar a intensidade do campo magnético de uma bobina
com 20 espiras ao variar a distância ao longo do seu eixo. Para tal fim, utilizaram-se materiais como
um fio longo para as espiras, um cano de PVC como bobina, uma bússola para medir a intensidade
de campo magnético passando pela bobina, um multímetro, uma fonte de energia, um resistor e uma
lâmpada para verificarmos a intensidade da corrente pelo circuito identificando visualmente através
da intensidade de luz da lâmpada. Foram realizadas x medidas de campo variando a distância em
uma unidade de comprimento e também foram utilizadas 7 medidas de campo variando o potencial.
Com base nos resultados obtidos, consta-se que a intensidade do campo magnético diminui quando
o potencial aumenta e xxxx quando a distância aumenta.[2]
INTRODUÇÃO
O magnetismo é o fenômeno físico que explica
a tração ou repulsão entre determinados materiais
como metais e ímãs, por exemplo. Podemos
definir o magnetismo como cargas elétricas em
movimento, uma interação magnética baseada na
existência de polos magnéticos (polo sul e polo
norte magnéticos). Todo o objeto magnético tem
a presença dos dois polos: [2]
Figura 1 Imã. [2] Figura 2 Campo Figura 3 Campo magnético
magnético em em volta do ímã.[2]
volta do ímã. [2]
Na figura 2, podemos identificar umas linhas
em volta do imã entrando e saindo dos polos,
estas linhas formam as linhas de campo
magnético e seus conjuntos formam o campo
magnético. Na figura 3 podemos analisar como as
linhas de campo de comportam em volta dos
polos norte e sul de um imã.[2]
Os primeiros fenômenos magnéticos foram
observados há pelo menos 2500 anos. Em 1820,
Hans Christian Oersted demonstrou uma relação
entre a eletricidade e o magnetismo em que a
agulha de uma bússola era desviada por um fio
conduzindo corrente elétrica. Alguns anos depois,
Michael Faraday, observou que o movimento de
um ímã nas vizinhanças de uma espira condutora
pode produzir corrente elétrica na espira. Esta
teoria chamada eletromagnetismo diz que cargas
elétricas em movimento geram campo
magnético , e campo magnético em movimento
gera corrente elétrica. Hoje sabemos que no
interior de um corpo imantado (ímã) há um
movimento coordenado de alguns elétrons dos
átomos; num corpo não imantado, os elétrons se
movem sem coordenação. [2]
Campos magnéticos são fundamentais para o
funcionamento de muitos equipamentos e estão
presentes em diversas tecnologias
contemporâneas tais como os aparelhos de
ressonância magnética, utilizados para exames
médicos e como instrumento de trabalho na área
física e química. AFmáquina de ressonância
magnéticaFtem um grande ímã que interage com
nosso corpo por meio de campos magnéticos e
pulsos de radiofrequência. Assim, cria imagens
em alta definição em três planos: horizontal,
vertical e com o corpo dividido em camadas,
chamadas de imagem por ressonância magnética
(IMR).[2]
