Simulação em Software CADe_SIMU e montagem de circuitos elétricos.
Tipologia: Trabalhos
1 / 16
Esta página não é visível na pré-visualização
Não perca as partes importantes!

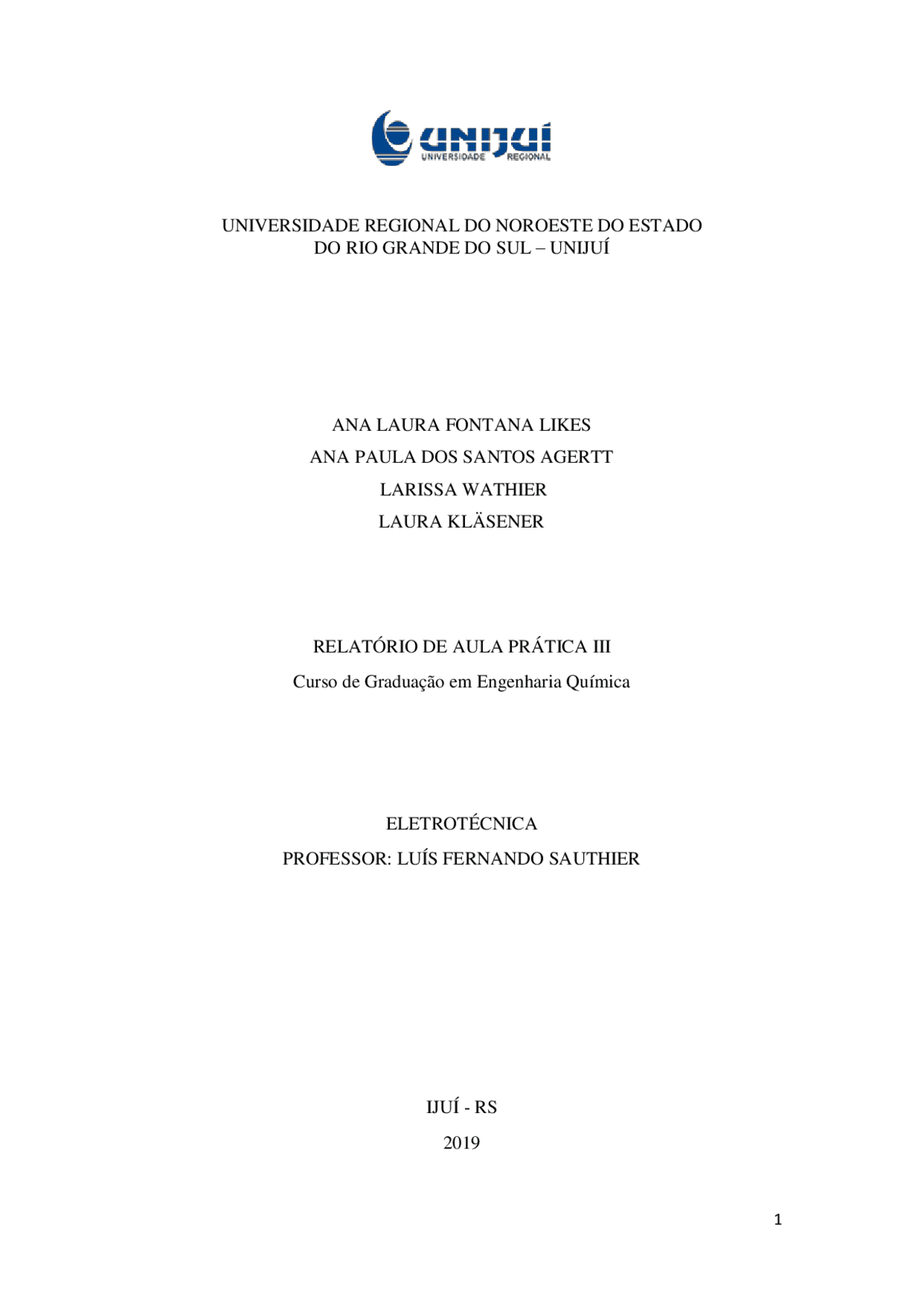

Curso de Graduação em Engenharia Química
Conhecimento sempre foi um fator determinante para um bom profissional e com as facilidades tecnológicas atuais e mercado competitivo, se exige cada vez maior domínio e aperfeiçoamento nas diversas profissões. Da mesma forma acontece com a área elétrica, novos dispositivos são desenvolvidos a todo momento, com mais funções, praticidade e automação. Por essa razão, se faz necessário o entendimento por exemplo, de dispositivos elétricos comumente utilizados e suas simbologias.
Um circuito elétrico consiste na interligação criteriosa de um conjunto de componentes dos quais circulam carga elétrica. Os circuitos visam a realização de um objetivo pré-determinado, que tanto pode ser o transporte ou a transformação de energia, como o processamento de informação representada sob a forma de sinal elétrico. Dentre os elementos dos circuitos pode-se citar os contatores. Contator é um dispositivo de baixo consumo de energia que funciona como uma chave liga/desliga, cujos contatos mudam de estado, quando se energiza o contator. Isto é, os contatos que estavam abertos quando ele estava desligado fecham e, os que estavam fechados, abrem. Assim o operador aciona o contator, que por sua vez aciona o equipamento de potência a ele associado. Usualmente os contatores possuem um conjunto de contatos normalmente fechados (NF) que "abrem" quando a bobina é energizada e um conjunto de contatos normalmente abertos (NA) que "fecham" quando a bobina é energizada (FLARYS, 2013). Para compor um circuito precisa-se de uma fonte por uma carga (por exemplo: um motor ou uma lâmpada), condutores que conectam a fonte à carga e uma chave liga/desliga, que permite o acionamento da carga através da energia que vem da fonte. Já uma botoeira é um dispositivo de comando com a função de estabelecer ou interromper o circuito, a partir de um acionamento manual. O sinaleiro elétrico por sua vez, vai indicar/sinalizar o estado do circuito elétrico. Os fusíveis são dispositivos conectados ao circuito elétrico com a função principal de proteger o circuito contra as sobrecargas da corrente elétrica, evitando possíveis danos aos sistema, como por exemplo a queima do circuito. Também há o relé térmico, dispositivo de proteção para os motores elétricos, responsável por evitar o sobre-aquecimento.
A Norma Brasileira sugere uma simbologia específica para a representação dos componentes dos circuitos de comando e de sinalização, cujas principais simbologias são:
Fonte: (FLARYS, 2013).
2.1 Primeiro Experimento
No primeiro experimento, os contatos principais de um contator (K1) foram usados para acionar três lâmpadas (L1, L2 ,L3). A primeira botoeira (B1) foi utilizada para ligar o circuito, de forma que quando pressionada, liga o contator até que se pressione a botoeira (B0), para desligá-lo.
Figura 1: Circuito da primeira simulação
Fonte: autores, 2019.
2.2 Segundo Experimento
Para o segundo experimento, após projeção no software, foi projetado um circuito na bancada utilizando três contatores (K1, K2 , K3), onde utilizou-se uma botoeira (com retenção) para ligar e outra para desligar cada um deles. A intenção era que:
Contator 1 acionado, lâmpada (L1) acesa, (L2) e (L3) apagadas; Contator 2 acionado, (L2) acesa, (L1) e (L3) apagadas; Contator 3 acionado, (L3) acesa, (L2) e (L1) apagadas.
Figura 2: Circuito da segunda simulação
Fonte: autores, 2019.
2.4 Quarto Experimento
Para o quarto experimento, foi realizada a montagem de um circuito na bancada de comandos elétricos, onde três lâmpadas são acionadas por um contator. Este contator é acionado de duas formas: por uma botoeira B1 ou por uma chave fim de curso FC1 e é desligado de duas formas: por outra botoeira B0 ou por outra chave fim de curso FC0. A lâmpada L1 fica acesa quando o contator está desligado , e desliga quando o contator é acionado; As lâmpadas L2 E L3 sinalizam o processo inverso.
Figura 4: Circuito da quarta simulação
F
Fonte: os autores, 2019.
2.5 Quinto Experimento No quinto experimento, foi projetado e realizado a montagem de um circuito na bancada, onde ao pressionarmos uma botoeira (B1), um contator (K1) seria acionado com selo. Ao mesmo tempo, um contator (K2) seria acionado e uma lâmpada (L2) ligada. Com K2 acionado, ao se acionar uma botoeira (B2) o contator (K3) será acionado com selo e a lâmpada (L1) ligada. Acionando K3, K2 será desligado.
Figura 5: Circuito da quinta simulação
Fonte: autores, 2019.
2.7 Sétimo Experimento
Para o ultimo experimento, após realizada a projeção no software, foi realizado a montagem de um circuito na bancada de comandos elétricos, combinando quatro contatores e cinco botoeiras, de forma que:
B1 acione K1 e K3; B2 acione K1 e K4; B3 acione K2 e K3; B4 acione K2 e K4.
Utilizou-se uma botoeira B0 para desligar os quatro contatores. Com: K1 acionado acende L1; K2 acionado acende L2; K3 acionado acende L K4 acionado acende L4.
Vale ressaltar que:
K2 e K1 nunca poderão ficar acionados ao mesmo tempo; K3 e K4 nunca poderão ficar acionados ao mesmo tempo.
Figura 7: Circuito da sétima simulação
Fonte: os autores, 2019.
BATISTA, João. Componentes de Circuitos Elétricos. Disponível em: https://sites.google.com/site/joaobaptista1201/instalacoes-electricas/circuitos-eletricos/componentes-de- circuitos-electricos> Acesso em 20/11/2019.
FLARYS, Francisco – Eletrotécnica Geral, 2ª Ed. Brochura, 2013.
PETRIN, Natália. Circuito Elétrico. Disponível em: https://www.todoestudo.com.br/fisica/circuito-eletrico. Acesso em 20/11/2019.
SANTOS, L.C. Aula 11. Ijuí, 2019.
