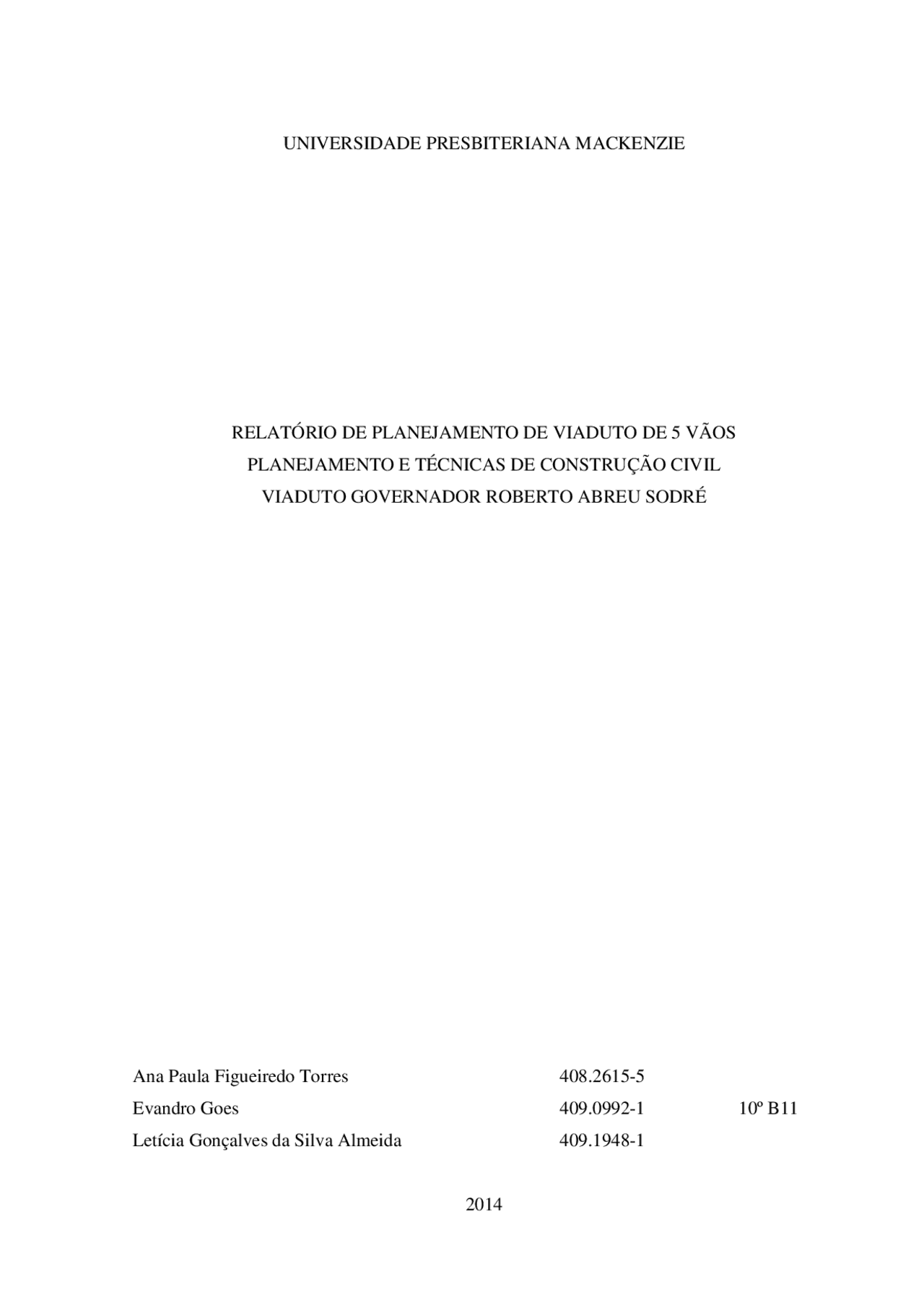

UNIVERSIDADE PRESBITERIANA MACKENZIE
RELATÓRIO DE PLANEJAMENTO DE VIADUTO DE 5 VÃOS
PLANEJAMENTO E TÉCNICAS DE CONSTRUÇÃO CIVIL
VIADUTO GOVERNADOR ROBERTO ABREU SODRÉ
Ana Paula Figueiredo Torres 408.2615-
Evandro Goes 409.0992-1 10º B
Letícia Gonçalves da Silva Almeida 409.1948-
- Localização do empreendimento
- Canteiro de Obras
- Recursos Disponíveis
- Limitações Locais
- Serviços do projeto
- Cálculo do Quantitativo
- Método Construtivo...........................................................................................................
- Determinação das atividades
- Índices de produção
- Rede CPM e Gráfico Gantt
- Cronograma de serviços
- Cronograma de materiais
- Cronograma de mão de obra..........................................................................................
- Cronograma de equipamentos
- Organograma da obra
- Determinação de custos diretos
- Determinação de custos indiretos
- Determinação das demais despesas
- Cálculo do BDI
- Composição do preço
- Otimização de tempos e custos......................................................................................
Figura 2 - Localização do Canteiro A e Acessos.
Figura 3 - Localização do Canteiro B e Acessos.
Figura 4 - Localização das fotografias em visita.
Fotografia 1 – Avenida do Estado, próximo ao Canteiro A.
Fotografia 5 – Avenida do Estado, próximo ao Canteiro B.
Fotografia 6 – Rua da Mooca, próximo ao Canteiro B.
Fotografia 7 – Rua da Mooca, próximo ao Canteiro B.
Fotografia 8 – Rua da Mooca, próximo ao Canteiro B.
Abastecimento de água e armazenagem:
Foi estipulado um efetivo de funcionários na produção de 100 pessoas com um
consumo médio de 150 litros/pessoa/dia. E na administração 20 funcionários com o consumo
de 50 litros/pessoa/dia. Ou seja:
Produção: 100 pessoas x 150 litros/pessoa/dia = 15.000 litros/dia
Administração: 20 pessoas x 50 litros/pessoa/dia = 5.000 litros/dia
Para tal demanda, é necessário: 1 reservatório de 20.000 litros para a produção e
1 reservatório de 5.000 litros para a administração. Sendo abastecidos por uma entrada geral de
alimentação de água.
Luz, Força e Sistema de Comunicação:
Para o canteiro será necessário 4 entradas de 75kVA, sendo eles distribuídos em:
2 para a produção, 1 para o canteiro administrativo e 1 para o canteiro de produção. Para a
segurança e melhor funcionamento da obra será instalado um gerador de 200 kVA para a
demanda de emergência da obra.
Unidades Industriais e Equipamentos
O canteiro conta com dois apoios, ambos com entradas individuais. Na figura 5,
está apresentada a localização do canteiro dividido em duas partes, uma de cada lado do viaduto.
Como o canteiro é bem pequeno e será executado com o método executivo de cimbramento,
não se é possível utilizar as áreas abaixo da área de produção para o uso do canteiro.
Planejamento das Áreas de Trabalho
As áreas de trabalho serão bem apertadas, pois o canteiro disponível na área é
bem pequeno. A área de trabalho será reduzida a área de construção do viaduto, apenas com
áreas de circulação para equipamentos e funcionários da obra. Serão necessários caminhos e
guindastes para facilitar a logística do canteiro.
Áreas de estocagem de materiais
As áreas de estocagem de materiais ficarão numa região isolada do canteiro com
acesso para as centrais de forma e armação, já que, fora o concreto, esses são os insumos mais
utilizados na obra. Assim, aconteceria uma otimização da logística, já que os materiais
poderiam ser levados por guindastes sem realizar uma movimentação muito grande. Evitando
perdas de tempo, custos e cuidados maiores com segurança.
Áreas de circulação
Como o canteiro é bem estreito, as áreas de circulação de caminhões serão feitas
nas áreas que ligam as entradas as áreas de produção ou de estoque de material, facilitando
assim o descarregamento de materiais e a concretagem das estruturas do viaduto. Além das
áreas de circulação serão necessários guindastes para facilitar a logística do canteiro.
Instalações
Conforme foi dimensionado em item acima, para os canteiros de produção e de
administração serão necessárias duas entradas de energia de 75kVA, para a alimentação dos
canteiros (áreas de facilidades) e mais duas entradas de 75kVA inicialmente para a produção.
Sendo previsto a locação de geradores conforme a demanda da mão de obra, sendo essas
entradas de energia para serviços recorrentes na obra.
Construções Provisórias
Figura 6 – Projeto do Canteiro de Produção.
3. Recursos Disponíveis
De acordo com as necessidades da obra, as jazidas de concreto e usinas próximas
ao local da obra encontram-se a um raio de aproximadamente 20 km, sendo o tempo estimado
de 40 minutos. Os suprimentos dos materiais de consumo serão madeira para forma, aço para
armação de vigas e pilares, concreto para o pavimento rígido e preenchimento das vigas e
pilares do viaduto e encontros.
Para a execução do viaduto serão necessários equipamentos para transporte e
colocação em obra das peças pré-moldadas, elevadores para acesso de operários e materiais,
ainda serão necessários água e energia elétrica (rede pública e geradores).
Para alocação dos operários será necessária à implantação de refeitório no local,
banheiros químicos e guarita para segurança. Ainda visando à segurança no local será
necessária a implantação de holofotes.
Em relação à mão de obra será necessário carpinteiro, ajudante de carpinteiro,
serralheiro, ajudante de serralheiro, pedreiros, ajudantes de pedreiros, operador de equipamento
pesado, encarregado de pavimentação, mestre de obras e engenheiros.
Será necessária contratação de equipamento de trado mecânico para a execução
da fundação em estacas escavadas, bem como aluguel de silos para água polimerizada, a fim de
estabilizar fuste da estaca.
A seguir estão apresentas as tabelas com valores médios. Na Tabela 1 estão
relacionados os serviços, na
Tabela 2 equipamentos, na Tabela 3 mão de obra e na
Tabela 4 materiais a serem utilizados na obra, juntamente com a apresentação
dos preços unitários.
Tabela 1 - Resumo de custos unitários de serviços utilizados em obra
Serviço Unidade Custo
Fundação m³ 246,
Concreto Usinado
Bombeado fck = 35 Mpa
m³ 381,
Impermeabilização de
superfície com manta
asfáltica
m² 57,
Tabela 2 - Resumo de custos unitários de equipamentos utilizados em obra
Equipamento Hora prod. Hora improd.
Aluguel de elevador
equipado para transporte
H 4,
Guindaste Chp 119,
Tabela 3 - Resumo de custos unitários de mão de obra utilizados em obra
Mão-de-obra Unidade Salário Acréscimo encargos
Operador de equip.
pesado
H 2,21 18,
Encarregado de
pavimentação
H 3,43 28,
Carpinteiro h 1,34 11,
Serralheiro h 1,34 11,
Armador h 1,34 11,
Pedreiro h 1,34 11,
Ajudante h 1,00 8,
Tabela 4 - Resumo de custos unitários de materiais utilizados em obra
Materiais Unidade Preço
Formas para peças
estruturais
m² 43,
Aço CA-50 de 12,5 a 25,
mm
Kg 5,
Armação em tela de aço
soldada nervurada
m² 8,
Concreto usinado
bombeado, fck = 30 MPa
m³ 366,
4. Limitações Locais
5. Serviços do projeto
Em relação aos serviços a serem prestados durante o processo são listados.
I. Limpeza do local;
II. Canteiro de Obras;
III. Fundação:
a) Perfuração da estaca escavada;
b) Armação da estaca escavada;
c) Concretagem da estaca escavada;
d) Arrasamento da estaca escavada;
e) Escavação do bloco de coroamento;
f) Armação do bloco de coroamento;
g) Concretagem do bloco de coroamento;
h) Escavação das vigas de fundação;
i) Armação das vigas de fundação, e;
j) Concretagem das vigas de fundação.
IV. Pilares:
a) Forma dos pilares dos encontros;
b) Armação dos pilares dos encontros;
c) Concretagem dos pilares dos encontros;
d) Forma dos pilares centrais;
e) Armação dos pilares centrais, e;
f) Concretagem dos pilares centrais.
V. Vigas dos encontros:
a) Forma vigas de travamento;
b) Armação vigas de travamento, e;
c) Concretagem vigas de travamento.
VI. Laje dos encontros:
a) Cimbramento;
b) Forma;
c) Armação, e;
d) Concretagem.
VII. Fechamento lateral dos encontros:
a) Forma;
b) Armação;
c) Concretagem, e;
d) Instalação.
VIII. Seções celulares:
a) Forma;
b) Armação passiva;
c) Armação Ativa;
d) Concretagem;
e) Protensão, e;
f) Instalação.
IX. Impermeabilização:
a) Blocos de coroamento;
b) Pilares;
c) Vigas;
d) Placas, e;
e) Lajes.
f) Pavimentação:
g) Aplicação de tela, e;
h) Concretagem.
X. Drenagem
XI. Guarda -corpo
b) Vigas:
A [m] B [m] H [m] V.F.1 Encontro 1 0,25 33,00 0,60 4,95 4,95 272 V.F.2 Encontro 1 0,25 33,00 0,60 4,95 4,95 272 V.F.3 Encontro 1 0,25 10,60 0,80 2,12 2,12 117 V.F.4 Encontro 1 0,40 10,60 0,70 2,97 2,97 163 V.F.5 Encontro 1 0,40 10,60 0,70 2,97 2,97 163 V.F.6 Encontro 2 0,25 44,00 0,60 6,60 6,60 363 V.F.7 Encontro 2 0,25 44,00 0,60 6,60 6,60 363 V.F.8 Encontro 2 0,25 10,60 0,80 2,12 2,12 117 V.F.9 Encontro 2 0,40 10,60 0,70 2,97 2,97 163 V.F.10 Encontro 2 0,40 10,60 0,70 2,97 2,97 163 V.F.11 Encontro 2 0,40 10,60 0,70 2,97 2,97 163 V.F.12 Encontro 2 0,40 10,60 0,70 2,97 2,97 163 V.F.13 Encontro 2 0,40 10,60 0,70 2,97 2,97 163 V.F.14 Encontro 2 0,40 10,60 0,70 2,97 2,97 163 V.F.15 Encontro 2 0,40 10,60 0,70 2,97 2,97 163 V.F.16 Encontro 2 0,40 10,60 0,70 2,97 2,97 163 V.F.17 Encontro 2 0,40 10,60 0,70 2,97 2,97 163 V.F.18 Encontro 2 0,40 10,60 0,70 2,97 2,97 163 V.F.19 Encontro 2 0,40 10,60 0,70 2,97 2,97 163 66 66 3626
A [m] B [m] H [m] V.T.1 Encontro 1 0,40 10,60 1,13 12,43 4,79 24 V.T.2 Encontro 1 0,40 10,60 1,13 12,43 4,79 24 V.T.3 Encontro 1 0,40 10,60 1,13 12,43 4,79 24 V.T.4 Encontro 1 0,40 10,60 1,13 12,43 4,79 24 V.T.5 Encontro 1 0,40 10,60 1,13 12,43 4,79 24 V.T.6 Encontro 1 0,40 10,60 1,13 12,43 4,79 24 V.T.7 Encontro 1 0,40 10,60 1,13 12,43 4,79 24 V.T.8 Encontro 1 0,40 10,60 1,13 12,43 4,79 24 V.T.9 Encontro 2 0,40 10,60 1,13 12,43 4,79 24 V.T.10 Encontro 2 0,40 10,60 1,13 12,43 4,79 24 V.T.11 Encontro 2 0,40 10,60 1,13 12,43 4,79 24 V.T.12 Encontro 2 0,40 10,60 1,13 12,43 4,79 24 V.T.13 Encontro 2 0,40 10,60 1,13 12,43 4,79 24 V.T.14 Encontro 2 0,40 10,60 1,13 12,43 4,79 24 V.T.15 Encontro 2 0,40 10,60 1,13 12,43 4,79 24 V.T.16 Encontro 2 0,40 10,60 1,13 12,43 4,79 24 V.T.17 Encontro 2 0,40 10,60 1,13 12,43 4,79 24 V.T.18 Encontro 2 0,40 10,60 1,13 12,43 4,79 24 V.T.19 Encontro 2 0,40 10,60 1,13 12,43 4,79 24 236 91 455
Armação [kg]
Tipo Local Dimensões Escavação [m³]
Concretagem [m³]
Armação [kg]
Tipo Local Dimensões Forma [m²]
Concretagem [m³]
c) Pilares:
d) Fechamento:
Largura [m]
Profundidade [m]
Altura [m] Pilar/P1 Vão 1,00 1,00 4,50 1,05 5,78 4,73 24 Pilar/P4 Vão 1,00 1,00 4,50 1,05 5,78 4,73 24 Topo-P1/P4 Vão 2,00 2,00 5,48 2,20 32,89 48,18 241 Topo-P1/P4 Vão 2,00 2,00 6,45 0,20 3,38 5,16 26 Topo-P1/P4 Vão 2,00 2,00 3,18 0,25 2,59 3,18 16 Pilar/P2 Vão 1,00 1,00 4,50 1,05 5,78 4,73 24 Pilar/P3 Vão 1,00 1,00 4,50 1,05 5,78 4,73 24 Topo-P2/P3 Vão 2,00 2,00 5,48 2,20 32,89 48,18 241 Topo-P2/P3 Vão 2,00 2,00 6,45 0,20 3,38 5,16 26 Topo-P2/P3 Vão 2,00 2,00 3,18 0,25 2,59 3,18 16 PE.01 Encontro 1 1,00 1,00 0,40 0,60 0,84 0,24 1 PE.02 Encontro 1 1,00 1,00 0,40 0,60 0,84 0,24 1 PE.03 Encontro 1 1,00 1,00 0,40 0,60 0,84 0,24 1 PE.04 Encontro 1 1,00 1,00 0,40 0,60 0,84 0,24 1 PE.05 Encontro 2 1,00 1,00 0,40 0,60 0,84 0,24 1 PE.06 Encontro 2 1,00 1,00 0,40 0,60 0,84 0,24 1 PE.07 Encontro 2 1,00 1,00 0,40 0,60 0,84 0,24 1 PE.08 Encontro 2 1,00 1,00 0,40 0,60 0,84 0,24 1 PE.09 Encontro 2 1,00 1,00 0,40 0,60 0,84 0,24 1 PE.10 Encontro 2 1,00 1,00 0,40 0,60 0,84 0,24 1 109 134 672
Tipo Peça Dimensões Volume [m³]
Armação [kg]
Forma [m²]
Quantidade
Espessura [m]
Comprimento [m]
Altura [m] C1 A Encontro 1 0,30 11,00 3,24 83,01 10,70 53 A B Encontro 1 0,30 11,00 4,10 99,56 13,54 68 B E1 Encontro 1 0,30 11,00 4,71 92,49 15,53 78 1 2 Encontro 1 0,30 12,70 3,24 42,15 12,35 62 1 2 Encontro 1 1,40 12,70 3,48 49,04 61,84 309 E2 C Encontro 2 0,30 11,00 3,26 83,69 10,77 54 C D Encontro 2 0,30 11,00 4,14 103,58 13,67 68 D E Encontro 2 0,30 11,00 5,02 123,46 16,58 83 E C2 Encontro 2 0,30 11,00 5,90 115,10 19,48 97 1 2 Encontro 2 0,30 12,70 3,26 66,70 12,43 62 1 2 Encontro 2 1,40 12,70 4,28 42,42 76,15 381 901 263 1315
Forma [m²]
Volume [m³]
Armação Eixo Local [kg]
Dimensões
