Documento apresentado pelos alunos amadeu reis, deivid ismaion, emmanuela costa, italo victor e gustavo freire do 2º ano do ensino médio do instituto federal do sertão pernambucano. O relatório contém a descrição de três ensaios laboratoriais realizados na disciplina mecânica de solos i: ensaio de compactação, ensaio de granulometria e ensaio de limites. O documento inclui a introdução, descrição das atividades, conclusão e anexos.
Tipologia: Provas
1 / 14
Esta página não é visível na pré-visualização
Não perca as partes importantes!

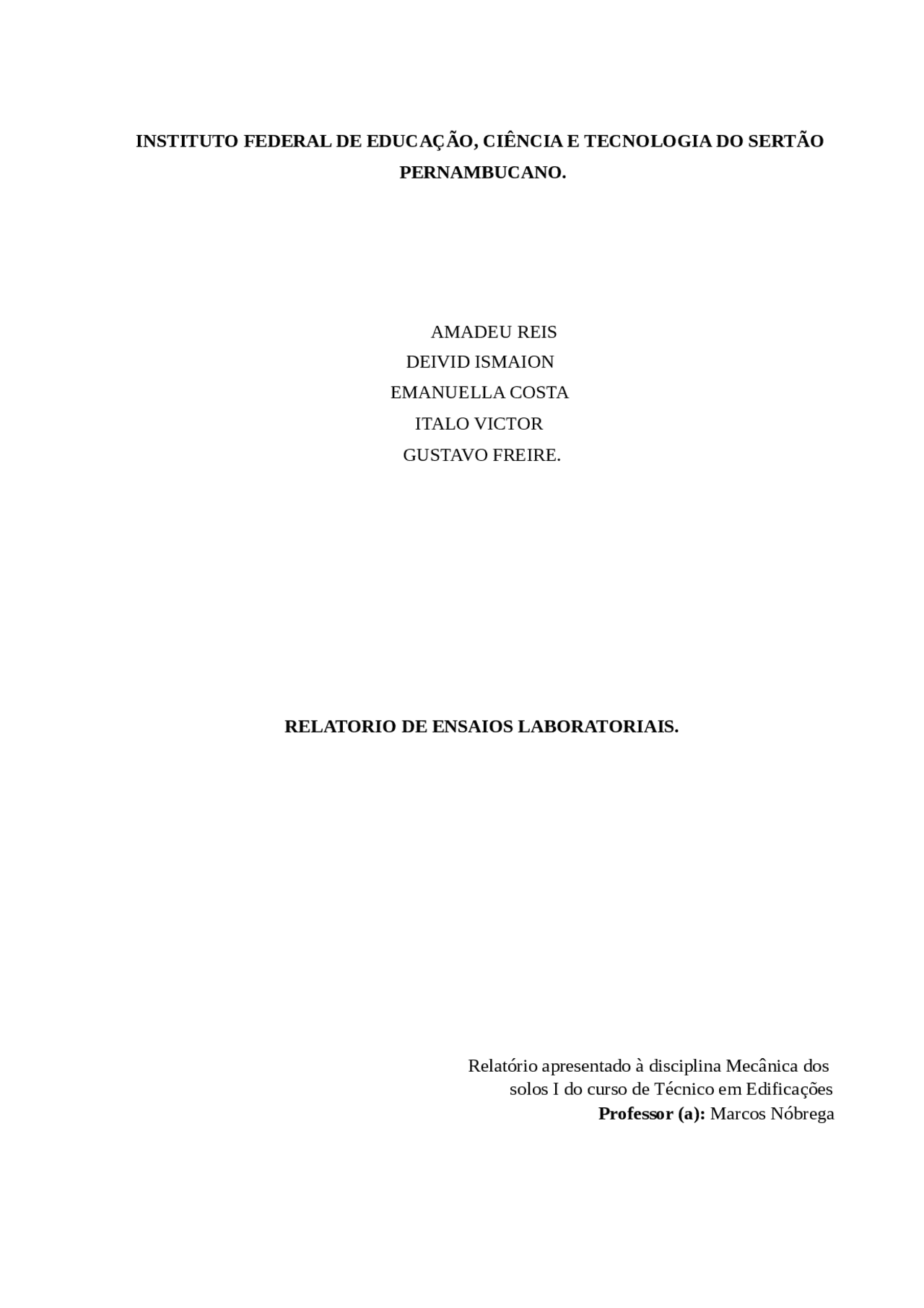

Relatório apresentado à disciplina Mecânica dos solos I do curso de Técnico em Edificações Professor (a): Marcos Nóbrega
Trabalho realizado pelos alunos do 2º ano do ensino médio, com intuito do aprimoramento da pratica de ensaios laboratoriais e aprendizagem. Com nota relativa a uma das 4 etapas do cronograma escolar. Onde foram realizados três ensaios laboratoriais, sendo eles: Ensaio de Compactação, Ensaio de Granulometria e Ensaio de Limites.
O ensaio de compactação é feito para determinar o peso específico aparente seco máximo e o teor de umidade ótimo. O ensaio de granulometria é o processo utilizado para o reconhecimento do tamanho dos grãos de um solo, que consiste, em geral, de duas fases: peneiramento e sedimentação. E o ensaio de limites é feito para estimar através da Carta de Plasticidade, suas propriedades, no tocante a permeabilidade, da resistência ao cisalhamento, da trabalhabilidade como material de construção, qualidade como fundação e compressibilidade.
Objetivo do ensaio:
Encontrar a massa específica aparente seca máxima (quando a amostra for submetida ao teor de umidade ótimo).
Procedimento do ensaio de compactação:
Após coletar a amostra de solo seco há o quarteamento, logo após o quarteamento destorroa os grãos no almofariz pela mão de grau e em seguida separa-se 7 kg de amostra. Inicialmente coloca uma pequena porcentagem de água (cerca de 2%) sobre o volume do material e realiza uma perfeita homogeneização, recolhe uma pequena quantidade e põe em 03 cápsulas, pesa-se na balança de precisão e leva sem a tampa para a estufa a 105°.
Pega-se o molde com base, coloca o papel filtro sobre o disco espaçador e põe a primeira camada dando 12 golpes com o soquete, depois mais 4 camadas continuadamente formando assim 5 camadas por molde com 12 golpes em cada uma. Remove-se o colarinho e nivela o solo com o auxílio de uma talhadeira.
Quando finaliza a 5ª camada, pesa-se o peso do cilindro mais o solo úmido, sem disco espaçador (peso bruto úmido). A amostra é destorroada e a umidade aumenta em cerca de 2 a 3% então nova compactação é feita e novos valores de umidade e densidade seca são encontrados. O processo é repetido ate que se perceba que a densidade depois de ter subido, já tenha caído em duas ou três operações sucessivas, geralmente são feitos cinco campos de prova com umidades diferentes, sendo dois no ramo seco (inferior à umidade ótima), um próximo à umidade ótima e dois no ramo úmido (superior à umidade ótima).
Fórmulas:
Densidade do solo úmido = Peso do solo úmido: Volume do molde
Densidade do solo seco = densidade do solo seco: 1+h(umidade).
Formulas Massa Total da Amostra Seca: Ms: (Mt-Mg) x 100 + Mg 100+h
Onde: Ms = massa total da amostra seca. Mt = massa da amostra seca ao ar. Mg= massa do material seco retido na peneira de 2,00mm. h = umidade higroscópica
Porcentagem que passa da amostra total (Qg): (Ms-Mi) x 100 Ms
Onde:
Qg= porcentagem de material passado em cada peneira.
Ms = massa total da amostra seca.
Mi= massa do material retido acumulado em cada peneira.
h = umidade higroscópica
Porcentagem da amostra total do peneiramento fino (Qf):
Mhx100-Mi(100+h) x N
Mhx
Onde:
Qf= porcentagem de material passado em cada peneira.
Mh = massa do material úmido submetido ao peneiramento fino.
h = umidade higroscópica Mi = massa do material retido acumulado em cada peneira.
N = porcentagem de material que passa na peneira de 2,0mm
Ensaio não pode ser realizado!
Como todo ensaio deve ser justificado com resultados compatíveis, afirmamos que não foi possível chegar a um resultado conclusivo eficaz. Após algumas tentativas verificou-se que o solo não possui plasticidade.
Onde foram usadas as normas NBR 6459 e NBR 7180 para o ensaio de limites, NBR 7181/ para ensaio de granulometria e NBR 7182/1986 para ensaio de compactação.
