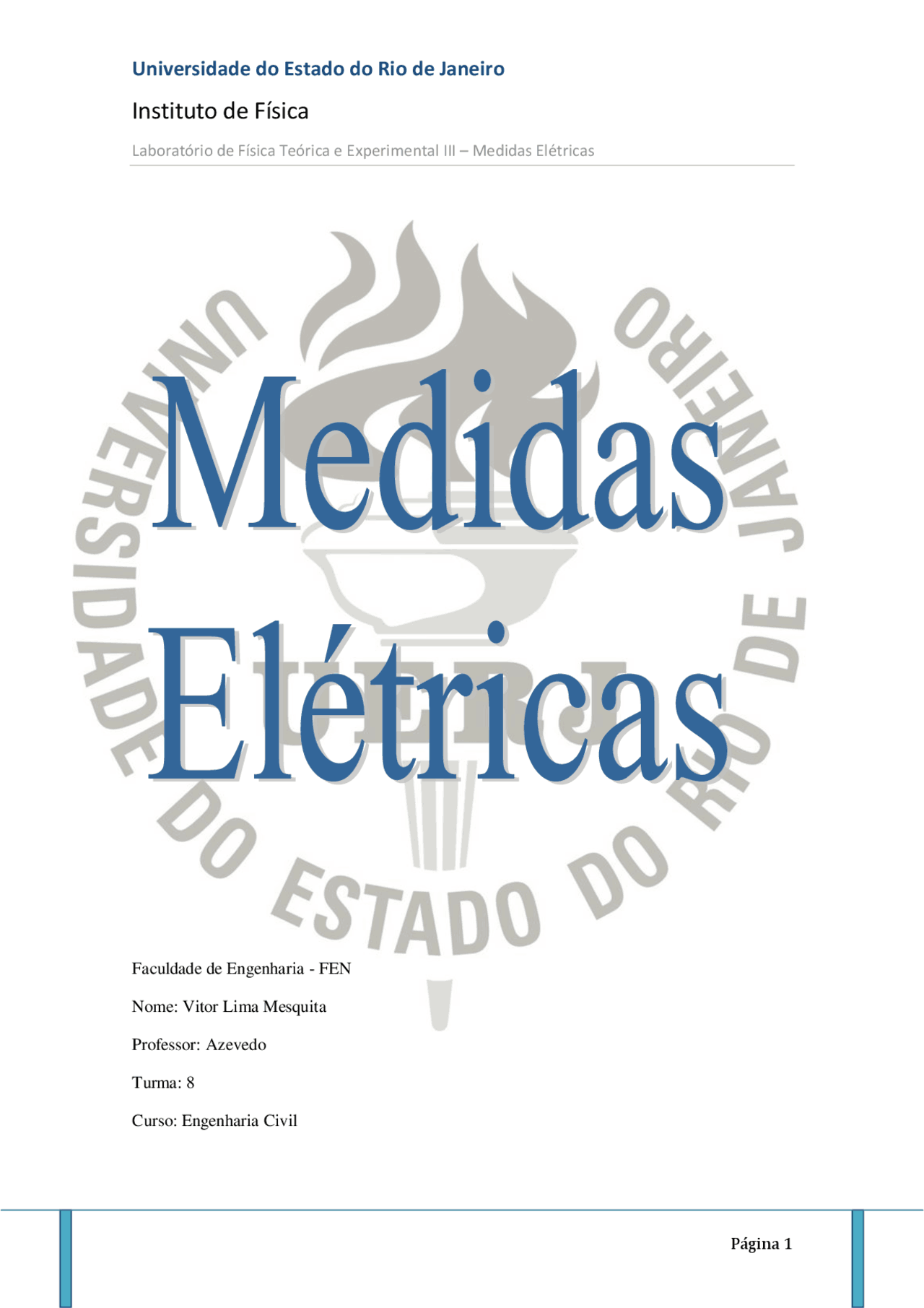

Universidade do Estado do Rio de Janeiro
Instituto de Física
Laboratório de Física Teórica e Experimental III Medidas Elétricas
Página 1
Faculdade de Engenharia - FEN
Nome: Vitor Lima Mesquita
Professor: Azevedo
Turma: 8
Curso: Engenharia Civil
pf3
pf4
pf5

Pré-visualização parcial do texto

Baixe Relatório Medidas Elétricas e outras Provas em PDF para Engenharia Elétrica, somente na Docsity!

Instituto de Física

Laboratório de Física Teórica e Experimental III – Medidas Elétricas

Faculdade de Engenharia - FEN

Nome: Vitor Lima Mesquita

Professor: Azevedo

Turma: 8

Curso: Engenharia Civil

Instituto de Física

Laboratório de Física Teórica e Experimental III – Medidas Elétricas

Objetivo : Medir as tensões características de uma fonte.

Instituto de Física

Laboratório de Física Teórica e Experimental III – Medidas Elétricas

  1. Ponte de diodos : Constituído de material semicondutor (germânio e silício). Estes componentes têm como função específica permitir a passagem da corrente num ramo do circuito, impedindo que a corrente inverta o seu sentido, o sinal que é alternado passa a ser pulsativo no ramo seguinte após a ponte.
  2. Capacitores (filtragem) : Quando ligamos a fonte, o capacitor se carrega, impedindo que o valor da corrente pulsativa caísse, mantendo esse valor num pico. O capacitor se encarrega de fornecer tensão para que a tensão e a corrente varie o mínimo.

II – Material Utilizado

  1. Fonte 0 – 20 CA/CC
  2. Multímetro

III – Procedimento Experimental

Neste experimento foram realizadas dez medições de corrente, para corrente contínua e alternada. Para medir tensões colocamos o multímetro na escala, e utilizamos a fonte que foi regulada da posição um a dez. Em seguida colocamos os dados obtidos e no papel milimetrado foi feito o gráfico com a incerteza obtida durante o experimento.

IV – Dados Experimentais

- Tabela

Posição da Fonte Vcc Vca 0 0 0 1 2,65 ± 0,3 1,70 ±0, 2 5,54 ±0,3 3,85 ±0, 3 8 ,45 ±0,3 5,85 ±0, 4 11,36 ±0,25 7,95 ±0, 5 14,25 ±0,3 9,95 ±0, 6 17,15 ±0,3 12,05 ±0, 7 18,50 ±0,3 14,01 ±0, 8 23,00 ±0,3 16,25 ±0, 9 25,90 ±0,3 18,25 ±0, 10 29,90 ±0,3 20,04 ±0,

- Gráfico em anexo

  • Equação da reta : Como quando a fonte está desligada a voltagem marcada é zero, então temos que a reta passa pela origem, logo:

b = 0

Instituto de Física

Laboratório de Física Teórica e Experimental III – Medidas Elétricas

Então o cálculo de a é dado por

a =

Logo podemos achar o valor de a é dado pela divisão de cada ponto, neste caso usaremos o ponto 1:

a =

Logo a equação da reta é dada por:

V – Conclusão

Concluímos o experimento com sucesso mostrando que é possível relacionar a corrente contínua com a corrente alternada, e assim obtermos uma reta que se adéqua ao gráfico da relação entre as mesmas.

VI – Bibliografia

  1. Apostila de Física Teórica e Experimental III
