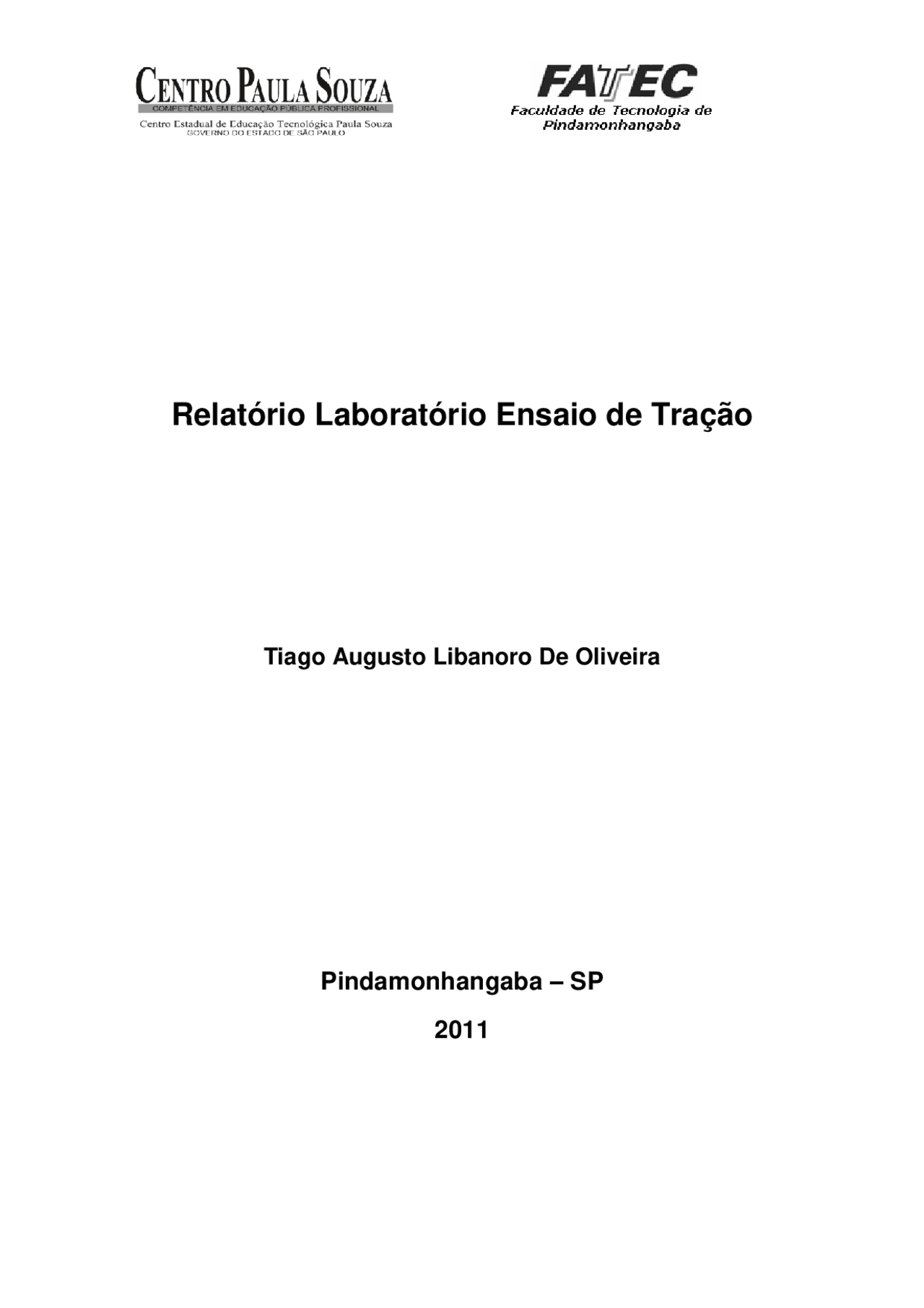

Relatório Laboratório Ensaio de Tração

Tiago Augusto Libanoro De Oliveira

Pindamonhangaba – SP

Índice

• 1 OBJETIVO Pág.
• 2 INTRODUÇÃO TEÓRICA Pág.
• 2.1 Ensaio de Tração Pág.
• 3 METODOLOGIA Pág.
• 3.1 Materiais Pág.
• 3.2 Métodos Pág.
• 4 RESULTADOS Pág.
• 5 PROPRIEDADES A SEREM OBTIDAS Pág.
• 6 CONCLUSÃO Pág.

3. METODOLOGIA

3.1. Materiais

• Corpo de prova de aço 1
• Máquina Hidráulica de Tração – Máquina Universal
• Paquímetro
• Caneta Esferográfica
• NORMA ASTM-E-8M

3.2. Métodos

Na realização do ensaio de tração, primeiramente fez-se a medição da largura inicial e da espessura inicial do corpo de prova com o paquímetro para simples conferência dos dados informados sobre o mesmo. Em seguida, a parte útil do material foi marcada com caneta para posterior verificação do alongamento. Posteriormente, fixamos o corpo de prova na máquina por suas extremidades, onde o tamanho da parte útil e o diâmetro inicial foram informados no programa. O material foi fixado da forma mais perpendicular possível, numa posição que permitiu a aplicação de cargas axiais. À medida que a carga aumentava, à maquina universal fazia os devidos registros no computador. A carga foi aplicada durante toda a fase elástica, de forma contínua, até atingir a tensão máxima de resistência e, em seguida, a tensão de ruptura. Feito isso, o programa confecciona um gráfico tensão x deformação.

4. RESULTADOS

Seguem abaixo os valores obtidos para o comprimento e diâmetro inicial e final.

Comprimento inicial (L 0 ) = 50mm Comprimento final (Lf) =63,3mm Diâmetro inicial = 10mm Diâmetro final = 7mm

Observando na região de deformação elástica, podemos observar que trata-se de um gráfico praticamente linear Dessa forma, é possível determinar o módulo de elasticidade (E) através da lei de Hooke:

E = 𝜎/ 𝛆

onde 𝜎 é a tensão e 𝛆 é a deformação, aqui ilustrada em porcentagem. O valor encontrado para o módulo de elasticidade foi de aproximadamente 8, Gigapascal [GPa].

O alongamento total (A) encontrado foi de 26,60% e foi determinado pela seguinte fórmula:

A = ( Lf – L 0 ) / L 0 x 100 O limite de escoamento foi de ( ) e pode ser obtido pela intersecção da curva tensão x deformação com uma reta paralela a parte que representa a deformação elástica do gráfico deslocada de 0,2%.

6. CONCLUSÃO

Com os dados obtidos no gráfico e feitos os cálculos de módulo de elasticidade, alongamento e estricção, podemos verificar algumas propriedades importantes do nosso material de estudo. Por fim, os ensaios de tração são de grande importância para a avaliação das propriedades de um material. No entanto, deve-se observar as características do mesmo antes de realizar o ensaio.
