relatório detalhado sobre o funcionamento do equipamento, com introdução, procedimentos, questionário resolvido e conclusão.
Tipologia: Trabalhos
1 / 10
Esta página não é visível na pré-visualização
Não perca as partes importantes!

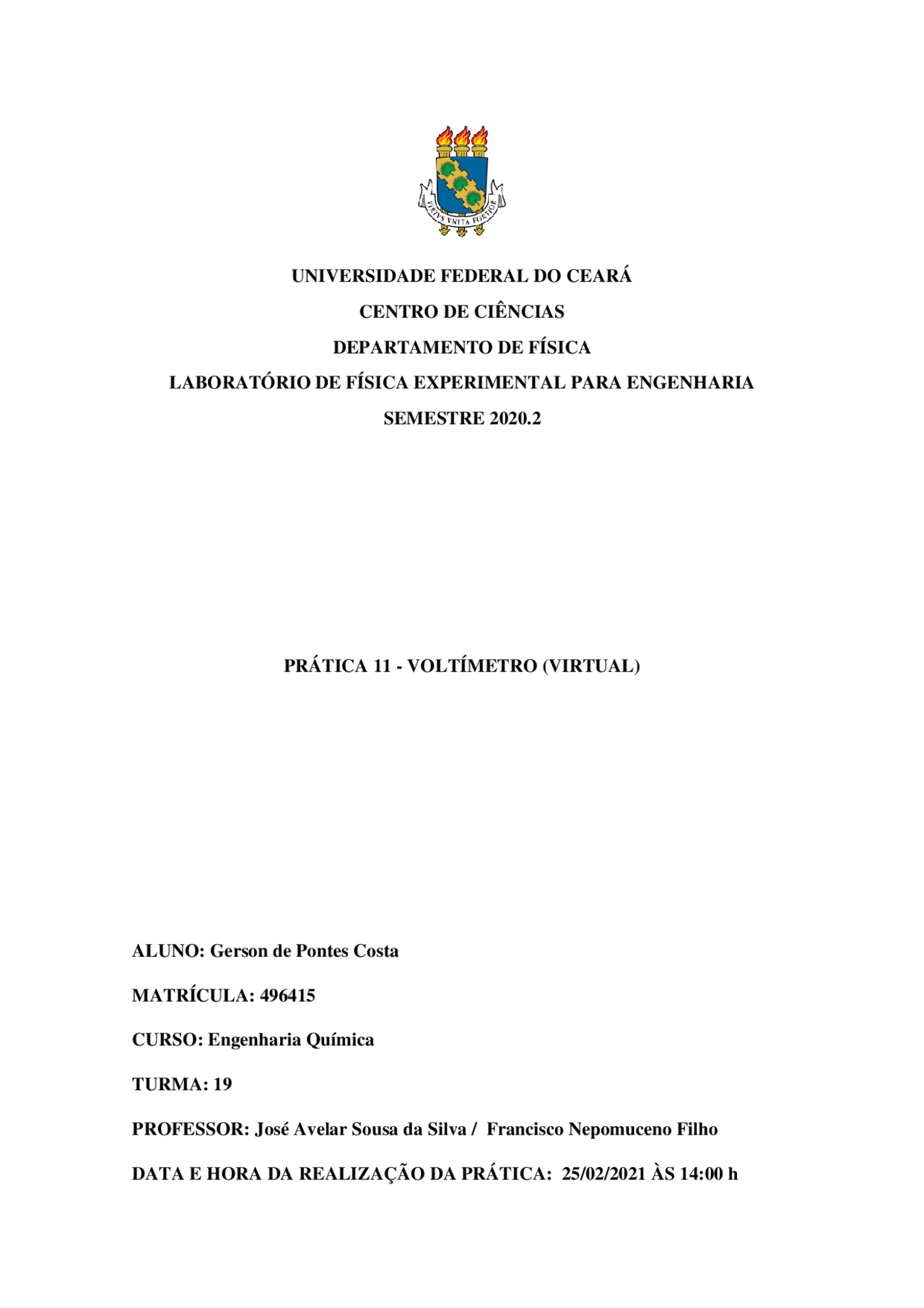

ALUNO: Gerson de Pontes Costa MATRÍCULA: 496415 CURSO: Engenharia Química TURMA: 19 PROFESSOR: José Avelar Sousa da Silva / Francisco Nepomuceno Filho DATA E HORA DA REALIZAÇÃO DA PRÁTICA: 25 /02/2021 ÀS 14 : 00 h
A partir da situação descrita, temos as seguintes equações referentes a um circuito divisor de tensão : Resistência : R = U/i Resistência equivalente : Re = R 1 + R 2 + R 3 + ....... + RN Corrente : i = U/Re Tensão: UN = (RN / RT) U e U = U 1 + U 2 + U 3 + ....... + UM Medidas de tensão alternada: A tensão alternada medida em um equipamento trata-se apenas da tensão eficaz, que é dada pela equação: VEF = VP / √ 2 , já que Vp corresponde ao valor máximo que essa tensão pode alcançar, sendo descrito por meio de uma trajetória senoidal, como a presente no gráfico a seguir: Fonte: DesterroEletricidade (2020), Acesso em 26/02/ Instalações elétricas residenciais: os cuidados com a tensão possuem fundamental importância ao bom funcionamento dessas instalações, com isso existem normas de controle como com relação às tomadas, as quais devem conter um ponto neutro, o ponto terra no meio e o ponto fase à direita, e a medida de tensão entre as duas extremidades deve ser igual ao modelo padrão (220V ou 110V) e a medida de qualquer extremidade com o ponto terra deve ser igual a zero.
1 - Medidas de tensões contínuas. 1.1 - Coloquei a fonte da tensão em seu valor máximo 1.2 - Escolhi uma escala apropriada do voltímetro e medi a tensão de saída da fonte, conectando o cabo vermelho no terminal positivo e o azul no terminal negativo. 1.3 - Em seguida, anotei a escala apropriada e o valor medido. Escala do Voltímetro: 1000 V Tensão medida: 650 V 1.4 - Regulei a fonte de tensão para 12 V. 1.5 - Escolhi na simulação o circuito 2. 1.6 - Medi as tensões entre os pontos do circuito, como indicado na tabela 11.1. E anotei os valores medidos e escalas apropriadas utilizadas no voltímetro. Tabela 11.1. Medidas de tensão para o Circuito 2 e U = 12 V. VBC VBD VBE VBF VBG Valor Medido 1.25 3.60 7.22 12.00 12. Escala Utilizada 20 20 20 20 20 VAF VCD VDE VEF VFG Valor Medido 12.00 2.35 3.62 4.78 0. Escala Utilizada 20 20 20 20 20 Fonte: Elaborada pelo autor 1.7 - Utilizando os valores medidos, calculei U = VBC + VCD + VDE + VEF. Anotando U = 1.25 + 2.35 + 3.62 + 4.78 = 12 V 1.8 - Regulei a fonte de tensão para 100 V e escolhi o Circuito 3. 1.9 - Repeti os procedimentos utilizados na tabela 11.1. na tabela 11.2.
Um estudante mediu a diferença de potencial entre E e F e encontrou 12,7 V. Entre D e F encontrou 27,1 V, entre B e C encontrou 33,8 V. Qual a diferença de potencial entre D e E e entre C e D? Resposta : Como o circuito está disposto em série, temos : U = UBC + UCD + UDE + UEF = 80 V Dividindo os polos, ficamos com: 40 V = UBC + UCD → 33,8 + UBC = 40 UBC = 4 0 - 33 ,8 = 6,2 V 40 V = UDE + UEF → UDE + 12 ,7 = 40 UDE = 40 - 12,7 = 27,3 V 03 - 3 - O multímetro Minipa modelo ET-2042E apresenta as escalas mostradas ampliadas, para medidas de voltagem contínua e voltagem alternada. Indique e justifique as escalas que você utilizaria para: (a) Verificar se uma determinada tomada de sua residência está funcionando adequadamente? Resposta: 60 0 V de tensão alternada, pois não se sabe se essa tensão é de 110 ou 120 V, com isso a escala mais apropriada é a de 600 V. (b) Verificar se a fonte de tensão do seu computador está fornecendo a tensão correta? Resposta: 60 V de tensão contínua, pois uma fonte de computador apresenta entre 3 e 12 Volts de tensão, sendo adequado para o emprego da escala mencionada. 04 - Ao medir uma tensão domiciliar (alternada) um voltímetro indicou 115 V. Qual a tensão de pico? Justifique. Resposta: Por meio da fórmula da tensão eficaz, ficamos com: VEF = VP / √ 2 → 115 = VP / √ 2 VP = 115 * √ 2 = 162,6 V
05 - Considerando o circuito presente no roteiro da prática com R1= 1,5 kΩ e R2= R3= 820 Ω. Sabendo que a fonte está regulada em 10,00 V, determine a voltagem a que está submetido cada um dos resistores R1, R2 e R3. Resposta: Inicialmente, é necessário descobrir a Resistência equivalente do circuito, que é dada por R1 + R’(resistência equivalente entre R2 e R3) : 1 / R’ = (1 / R2) + (1 / R3) = (1 / 820) + (1 / 820) 1 / R’ = 1 / 410 → R’ = 410 Req = R1 + R’ = 1 500 + 410 = 1910 Ω = 1,91 kΩ Agora, é possível descobrir a tensão de cada resistor seguindo a equação U = Ri, após descobrir o valor da corrente: i = U / Req → i = 10 / 1910 i = 0,005 A UAB = R 1 i → UAB = 1500 0,005 = 7, UAB = 7,5 V UBC = R2/ 3 i → UBC = 410 * 0,005 = 2, UBC = 2,5 V 06 - No Circuito da Figura 11.13 presente no roteiro da prática, podemos ver uma fonte de tensão alternada regulada em 266 V alimentando um circuito formado por uma resistência (com faixas: vermelha, violeta, marrom e dourada) em série com uma lâmpada de filamento. Dois multímetros: o 1 ligado em paralelo com a lâmpada, mede a tensão alternada sobre a mesma, enquanto que o 2, ligado em paralelo com o resistor, mede a tensão alternada sobre este. Qual a corrente alternada que passa no filamento da lâmpada? Considere o valor da resistência como sendo exatamente o valor nominal indicado pelo código de cores. Resposta: Para a situação dada, temos os seguintes dados: R = 2710¹ = 27 0 Ω, ULampada = 163 ,3 V, UResistor = 102,7 V
DIAS, Nildo Loiola. Roteiros de aulas práticas de física. Fortaleza: Universidade Federal do Ceará, 2020. MULTÍMETRO DIGITAL COM 32 ESCALAS. UsinaInfo, disponível em: https://www.usinainfo.com.br/multimetro/multimetro-capacimetro-digital-com- 32 - escalas-dt9205a-cat-ii-1000v-415.html. Acesso em 11 de fevereiro de 2021. MATTEDE, Henrique. “Circuitos divisores de tensão”; Mundo da Elétrica. Disponível em: https://www.mundodaeletrica.com.br/analise-de-circuitos-divisor-de-tensao- corrente/. Acesso em 03 de Março de 202 1. CIRCUITO DIVISOR DE TENSÕES. Learning about eletronics. Disponível em: http://www.learningaboutelectronics.com/Artigos/Calculadora-divisor-de-tensao.php. Acesso em 03 de março de 202 1. EQUIPE DESTERRO. “O que é tensão alternada? ”. Desterro eletricidade. Disponível em: https://www.desterroeletricidade.com.br/blog/eletrica/o-que-e-corrente-e-tensao- alternadas/. Acesso em 25 de fevereiro de 2021.
