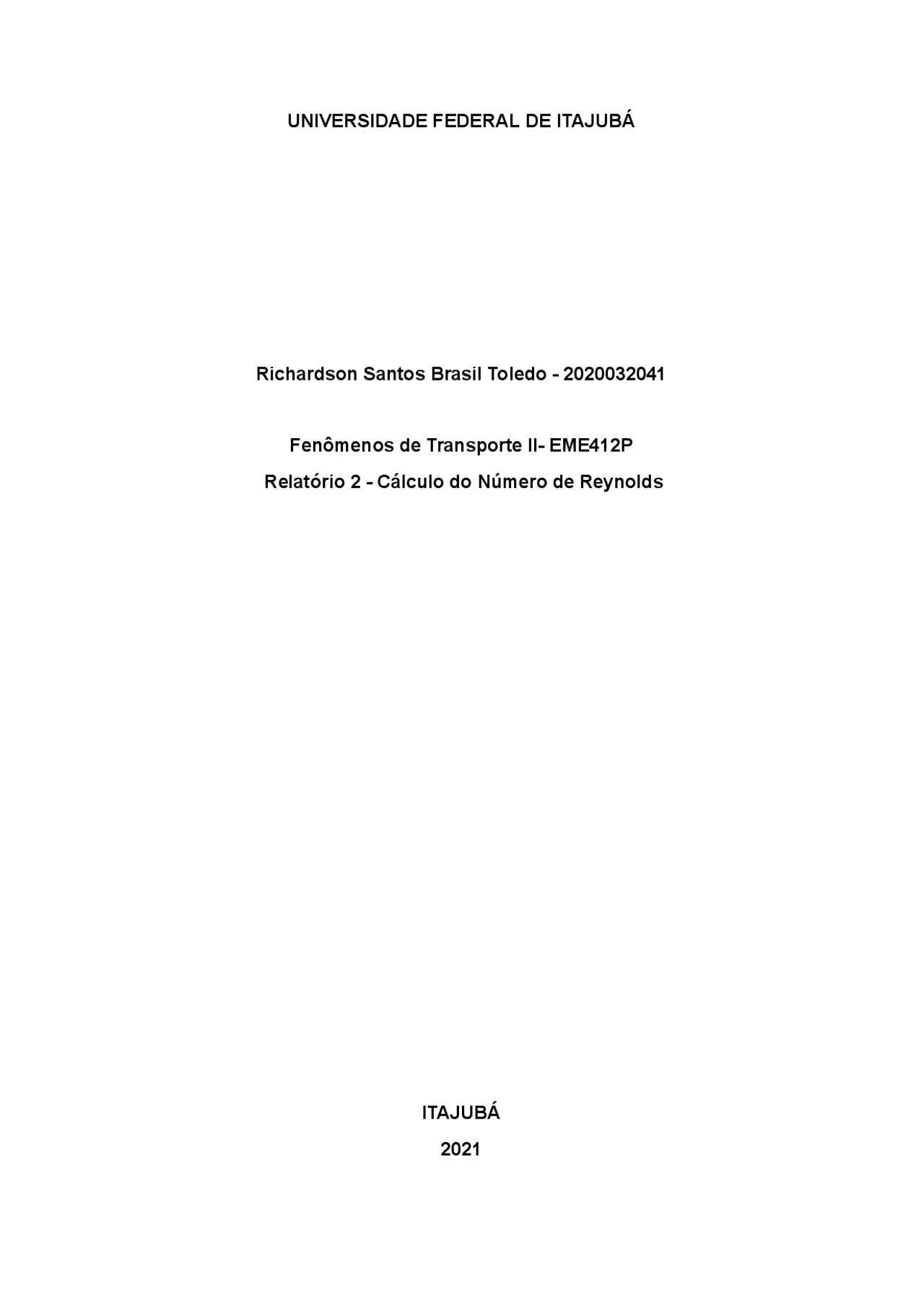

UNIVERSIDADE FEDERAL DE ITAJUBÁ

Richardson Santos Brasil Toledo - 2020032041

Fenômenos de Transporte II- EME412P

Relatório 2 - Cálculo do Número de Reynolds

ITAJUBÁ

CÁLCULOS REALIZADOS

A partir dos ensaios realizados calcule o tipo de escoamento e o fator de atrito

RESULTADOS

Tabela 1. Resultados do tipo de escoamento Ensaio Q (m^3 /s) C(m/s) ʋ(m^2 /s) Re Tipo de Escoamento (^01) 0,000004286326618 0,05460288685 0, 4123 586,1537842 laminar (^02) 0,000006197322757 0,07894678671 0, 4123 847,4818905 laminar (^03) 0,000008539325843 0,1087812209 0, 4123 1167,750058 laminar (^04) 0,000005231037489 0,06663742024 0, 4123 715,3426915 laminar (^05) 0,00001003009027 0,1277718506 0, 4123 1371,611613 laminar (^06) 0,00001662049861 0,211726097 0, 4123 2272,847831 transição (^07) 0,00001649928264 0,2101819445 0, 4123 2256,271586 transição (^08) 0,00001730103806 0,2203953893 0, 4123 2365,911382 transição (^09) 0,00001842546064 0,2347192438 0, 4123 2519,675806 turbulento (^10) 0,00002286902287 0,2913251321 0, 4123 3127,33151 turbulento (^11) 0,00002762923351 0,3519647581 0, 4123 3778,288782 turbulento (^12) 0,0000323943662 0,4126670853 0, 4123 4429,919142 turbulento (^13) 0,00003555555556 0,4529370134 0, 4123 4862,210768 turbulento (^14) 0,00004044117647 0,5151742226 0, 4123 5530,317854 turbulento (^15) 0,00001808066759 0,2303269757 0, 4123 2472,525469 turbulento

ASPECTOS TEÓRICOS IMPORTANTES

Realize seguintes atividades e responda às seguintes perguntas:

1. Realize um gráfico de Número de Reynolds vs Vazão obtidos na

bancada e comente os resultados.

Podemos verificar segundo o gráfico que o número de reynolds é

diretamente proporcional ao valor da vazão, ou seja a medida que a vazão

aumenta o número de reynolds também irá aumentar. podemos notar uma

relação entre esses valores pois analisando o gráfico podemos concluir que a

cada aumento de 1,0x10^-10 a vazão aumenta em uma proporção de

0,0001m³

2. O que acontece com o número de Reynolds quando é fixada a

velocidade média do sistema, e o diâmetro do tubo da seção de teste

aumenta ou diminui. Justifique a sua resposta com a elaboração de um

gráfico. (Considere o diâmetro do tubo da seção de teste como

referência).

Podemos verificar diacor com o gráfico que quando, colocamos a

velocidade em um valor fixo no caso do deste experimento foi adotada a

velocidade de 10 m/s pode notar que o número de reynolds varia

proporcionalmente com o diâmetro escolhido se o diametro diminuir em

10 vezes o numero de Reynolds diminuir em 10 vezes e assim também

para o caso do aumento do mesmo.

3. Realize uma revisão bibliográfica e apresente exemplos de aplicação da

utilização do número de Reynolds em engenharia (citar 5 exemplos e

colocar as referências utilizadas).

É um número adicional usado em mecânica dos fluidos para o cálculo do

regime de escoamento de determinado fluido sobre uma superfície. É utilizado,

por exemplo, em projetos de tubulações industriais.

Um exemplo comum é o túnel aerodinâmico onde se medem forças desta

natureza em modelos de asas de aviões. Pode-se dizer que dois sistemas são

dinamicamente semelhantes se o número de Reynolds, for o mesmo para

ambos A importância fundamental do número de Reynolds é a possibilidade de

se avaliar a estabilidade do fluxo podendo obter uma indicação se o

escoamento flui de forma laminar ou turbulenta

O transporte de um fluido (líquido ou gás) num conduto fechado (que é

habitualmente chamado de tubo se sua seção transversal é circular e duto se a

seção for não circular) é extremamente importante.
