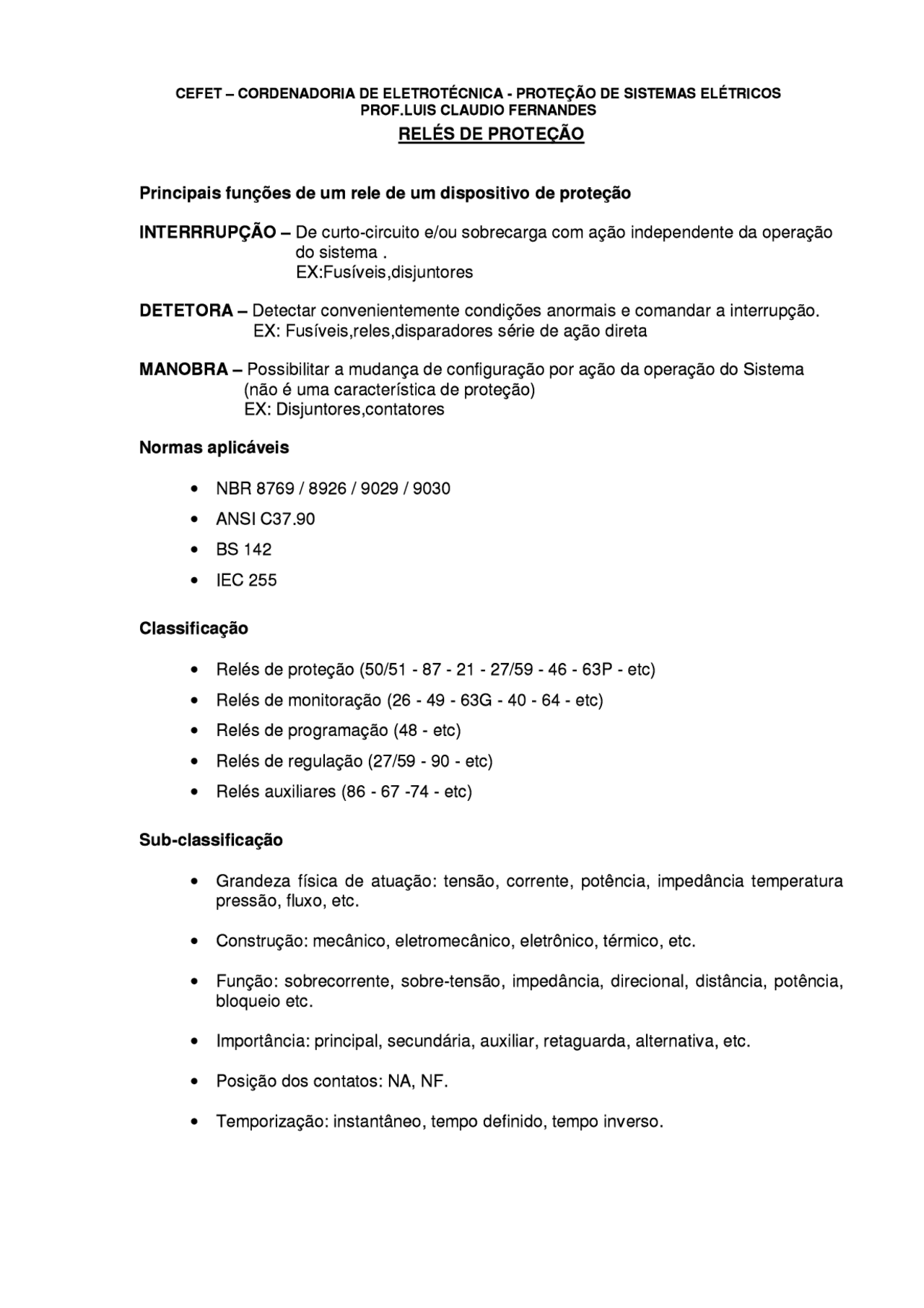

CEFET - CORDENADORIA DE ELETROTÉCNICA - PROTEÇÃO DE SISTEMAS ELÉTRICOS PROF.LUIS CLAUDIO FERNANDES RELÉS DE PROTEÇÃO Principais funções de um rele de um dispositivo de proteção INTERRRUPÇÃO - De curto-circuito e/ou sobrecarga com ação independente da operação do sistema . EX:Fusíveis,disjuntores DETETORA - Detectar convenientemente condições anormais e comandar a interrupção. EX: Fusíveis,reles,disparadores série de ação direta MANOBRA — Possibilitar a mudança de configuração por ação da operação do Sistema (não é uma característica de proteção) EX: Disjuntores,contatores Normas aplicáveis e NBR 8769/8926 /9029 / 9030 e ANSIC37.90 e BS 142 * IEC 255 Classificação e Relés de proteção (50/51 - 87 - 21 - 27/59 - 46 - 63P - etc) e Relés de monitoração (26 - 49 - 63G - 40 - 64 - etc) e Relés de programação (48 - etc) e Relés de regulação (27/59 - 90 - etc) e Relés auxiliares (86 - 67 -74 - etc) Sub-classificação e Grandeza física de atuação: tensão, corrente, potência, impedância temperatura pressão, fluxo, etc. e Construção: mecânico, eletromecânico, eletrônico, térmico, etc. * Função: sobrecorrente, sobre-tensão, impedância, direcional, distância, potência, bloqueio etc. * Importância: principal, secundária, auxiliar, retaguarda, alternativa, etc. e Posição dos contatos: NA, NF. e Temporização: instantâneo, tempo definido, tempo inverso. CEFET - CORDENADORIA DE ELETROTÉCNICA - PROTEÇÃO DE SISTEMAS ELÉTRICOS PROF.LUIS CLAUDIO FERNANDES e Aplicação: geradores, motores, transformadores, linhas, barramentos, etc. e Tipo construtivo: hinged (Charneira), plunger (êmbolo), disco de indução, copo de indução, wattimétrico, térmico, estáticos (analógico, digital, numérico). * Outra. Conceituação Atuação Pick-up — Valor ajustado da grandeza controlada (corrente, tensão, frequência,etc. que faz com que o mecanismo de detecção inicie a contagem de tempo de desligamento,seja ela mecânica ou eletrônica. Drop-out — Sair da condição de repouso no caso de reles eletromecânicos ou iniciar a condição de atuação em reles eletrônicos ou micro-processados. Reset ratio — Ato de restaurar a condição inicial de um dispositivo de proteção após sua atuação.Pode ser manual, remoto ou automático. Condições operativas Temperatura Altitude Variação da tensão de alimentação Capacidade da condução dos contatos Surge Withstand Capability - SWC Regime térmico de um relé e Máxima corrente suportável em um intervalo de tempo * Ex.:50xInem 1s ou 10 x In continuamente Consumo próprio ou carregamento e Volt-Ampêre para o maior tape e Serve para especificação de TP's e TC's * Grande redução em função dos estáticos (BP = 1 MQ; BC = 0,19) Identificação das funções: Tabela ANSI NORMA ASA-C-37-2 “NÚMEROS DE IDENTIFICAÇÃO E FUNÇÕES DOS DISPOSITIVOS ELETRICOS DA PROTEÇÃO, REGULAÇÃO E CONTROLE” Nº do função Denominação Função Elemento Mestre Responsável pelo início de uma operação, podendo ser uma 1 chave de controle, um relé de tensão, uma chave de bóia, etc. Master Element que atua diretamente ou através de outro dispositivo, tal como relé de tempo, para colocar ou retirar um equipamento de CEFET - CORDENADORIA DE ELETROTÉCNICA - PROTEÇÃO DE SISTEMAS ELÉTRICOS PROF.LUIS CLAUDIO FERNANDES Device Chave de Derivação ou Abre ou fecha um circuito colocado em paralelo com qualquer Descarga componente de um equipamento (exceto resistores), tal como o Shunting or Discharge Device campo ou armadura de uma máquina, um capacitor ou um reator. 17 NOTA: não se incluem aqui os dispositivos que efetuam paralelos necessários à partida de uma máquina (como os dispositivos 6, 42 ou seus equivalentes), e excluído também o dispositivo 73 que serve para ligar ou desligar resistores. Dispositivo Acelerador ou Fecha ou provoca fechamento de circuitos que são utilizados Desacelerador para aumentar ou diminuir a velocidade de uma máquina. 18 Accelerating or Decelerating Device Relé ou Contator de Transição | Opera para transferir as ligações da máquina, da condição de entre Partida e a Velocidade partida para a de funcionamento normal. 19 |Normal Starting to Running Transition Contactor or Relay Válvula Operada Eletricamente | Válvula operada por solenóide ou por motor, e destinada à utilização em tubulações de vácuo, ar, gases, óleo, água ou 20 Valve similares. NOTA: A função válvula pode ser indicada por meio de palavras que a descrevam como “freio ou redução de pressão”, inseridas no título que a define, por exemplo, “válvula de freio operada eletricamente”. Relé de Distância Opera quando a impedância, admitância ou reatância de um circuito protegido diminui (ou aumenta) em relação a um valor Distance Relay pré-tixado. NOTA: Na ausência de números simbólicos para a definição dos outros tipos de relés de distância (o relé de impedância nada mais é que um caso particular de relé de distância), o nº 21 é 21 normalmente utilizado para representar qualquer tipo de relé pertencente ao grupo de relés de distância. Ao lado do símbolo deverá ser acrescentada simbologia adicional como exemplificado abaixo: 21 r - relé de distância tipo reatância 21 mho - relé de distância tipo admitância 212 - relé de distância tipo impedância Contator ou Disjuntor Controla, abre ou fecha as ligações de equalização ou d 22 Equalizador balanço da corrente de campo de uma máquina ou do equipamento de regulação em instalação dotada de diversas Equalizer Circuit Breaker or unidades. Contactor Dispositivo Controlador de Atua no sentido de elevar ou baixar a temperatura de uma 23 Temperatura máquina, equipamento ou meio ambiente, quando a sua temperatura ficar inferior ou superior a valores predeterminados. Temperature Regulating Device Disjuntor, Contator, ou Interliga ou isola barras Seccionadora de Interligação 24 |deBarras Bus Tie Circuit Breaker Contactor or Switch Dispositivo de Sincronismo ou | Atua de forma a permitir ou provocar o paralelismo de dois 25 Verificação de Sincronismo circuitos, quando ambos estão dentro de limites pré-fixados de Synchronising or Synchronism- Check Device tensão, frequência e ângulo de fase. 26 Dispositivo Térmico Opera em desejados valores de temperatura no equipamento CEFET - CORDENADORIA DE ELETROTÉCNICA - PROTEÇÃO DE SISTEMAS ELÉTRICOS PROF.LUIS CLAUDIO FERNANDES Apparatus Thermal Device onde está aplicado Relé de Subtensão Opera para tensão abaixo do valor predeterminado 27 Undervoltage Relay 28 Detector de Chama Indica a presença de chama em equipamentos, tais como, uma turbina a gás ou caldeira a vapor. Flame Detector 29 Seccionadora Fecha ou abre circuitos sem carga. Isolating Circuit Breaker, Contactor or Switch Relé Anunciador É rearmado manualmente e dá certo número de indicações 30 visuais distintas, quando da atuação de dispositivos de Annunciator Relay proteção, podendo ainda ser utilizado para efetuar uma operação de bloqueio. Dispositivo de Excitação Liga um circuito, como o do campo paralelo de um conversor 31 Separada síncrono, a uma fonte de excitação separada durante a sequência de partida; ou energiza os circuitos de excitação e Separate Excitation Device ignição de um retificador de potência. Relé de Direcional de Potência | Atua quando um determinado valor de potência flui numa 32 determinada direção, ou quando há inversão de potência devido Directional Power Relay a um arco de retorno nos circuito de placa ou de catodo de um retificador de potência. Chave de posição Fecha ou abre seus contatos quando o dispositivo principal, ou 33 peça do equipamento, que não tenha número de função, atinge Position Switch uma determinada posição (exemplo: chaves auxiliares de disjuntores, etc.) Dispositivo Mestre de É uma chave de múltiplos contatos que fixa a sequência de 34 Sequência operação do dispositivo principal durante a partida ou parada, ou durante outra sequência de operação. Master Sequence Device Dispositivo de Operação de É utilizado para levantar, abaixar ou deslocar as escovas de Escovas ou Curto Circuito de uma máquina ou para curto-circuitar seus anéis coletores ou 35 Anel Coletor para engatar ou desengatar os contatos de um retificador mecânico. Brush Operating or Slip Ring Short Circuiting Device Dispositivo de Polaridade ou Opera ou permite a operação de um outro dispositivo apenas Dispositivo de Tensão em uma polaridade desejada, ou verifica uma tensão polarizada 36 | |Polarizada em um equipamento. Polarity or Polarizing Voltage Device Relé de Subcorrente ou de Opera para valores de corrente ou potência abaixo de um valor 37 Subpotência pré-fixado. Under Current or Under Power Relay Dispositivo de Proteção de Opera para valores excessivos de temperatura nos mancais. 38 | |Mancal Bearing Protective Device Controlador de Condições Opera em condições mecânicas anormais (exceto aquela 39 Mecânicas associadas aos mancais sob função 38), tais como vibração excessiva, excentricidade, expansão, choque, falha de vedação, Mechanical Condition Monitor | etc.. Relé de Campo Opera para um valor de corrente de campo da máquina abaixo 40 do normal, ou para um valor excessivo da componente reativa Field Relay da corrente da armadura da máquina C.A., indicando excitação baixa no campo. CEFET - CORDENADORIA DE ELETROTÉCNICA - PROTEÇÃO DE SISTEMAS ELÉTRICOS PROF.LUIS CLAUDIO FERNANDES Power Factor Relay Dispositivo ou Relé de Controla automaticamente a aplicação da excitação do campo 56 Aplicação de Campo para um motor de C.A. em um determinado ponto do ciclo de escorregamento. Field Application Relay Dispositivo de Curto-Circuito ou | Opera de modo a curto-circuitar ou aterrar um circuito, sob a 57 de Aterramento ação de um impulso manual ou automático Short Circuit or Grounding Device 58 Relé de Falha de Retificação Opera quando uma ou mais placas de um retificador de potência falha no disparo. Rectification Failure Relay 59 Relé de Sobretensão Opera para uma tensão acima de um valor pré-fixado. Overvoltage Relay 60 Relé de Equilíbrio de Tensão Opera quando a diferença entre as tensões de dois circuitos excede a um valor pré-fixado. Voltage Balance Relay 61 Relé de Equilíbrio de Corrente | Opera quando a diferença entre as correntes de dois circuitos excede a um valor pré-fixado. Current Balance Relay Relé de Temporização Opera em combinação com dispositivos que iniciam a retirada 62 de serviço, parada ou abertura de circuitos em uma sequência Time Delay Stopping or automática, bem como em um sistema de relés de proteção. Opening Relay Relé de Pressão de Líquido ou | Opera para um dado valor de pressão de líquido ou gás, ou Gás ou Relé de Vácuo para uma dada taxa de variação destes valores. Ex.: Relé 63 Buchhols Liquid or Gas Pressure or Vacuum Relay Relé de Proteção à Terra (Relé | Opera em caso de defeito à terra no isolamento da máquina, de Carcaça) transformador ou outro equipamento ou ainda em caso de 64 descargas em máquinas de corrente contínua. Esta função no Ground Protective Relay entanto não se aplica aos dispositivos que são ligados no residual ou neutro do secundário dos transformadores de corrente conectados em um circuito de um sistema normalmente aterrado. Regulador de Velocidade É um conjunto de equipamentos de controle fluídicos, elétricos 65 ou mecânicos usados para regulação do fluxo de água, vapor Governor ou outro agente para máquina motriz, com finalidade de regulação de velocidade. Dispositivo de Estágios ou de Permite um número especificado de operações com intervalo de 66 Memória tempo pré-fixado, energização periódica de um circuito, acelerações e desacelerações intermitentes de uma máquina Notching or Jogging Device para posicionamento mecânico. Relé de Sobrecorrente Opera para um dado valor de sobrecorrente fluindo num sentido 67 Direcional pré-fixado. A.C. Directional Overcurrent Relay Relé de Bloqueio É um dispositivo que sob condições determinadas, fornece o sinal piloto para bloqueio da abertura de equipamentos de uma Blocking Relay linha de transmissão no caso de defeitos externos à linha ou em 68 outros equipamentos, ou ainda trabalha em conjunção com outros dispositivos para bloquear a abertura ou o religamento de algum equipamento no caso de falta de sincronismo com perda de estabilidade (out-of-step tripping) ou oscilação de potência sem perda de estabilidade (out-of-step blocking). 69 Dispositivo de Controle Tem geralmente duas posições, operado manualmente, em uma CEFET - CORDENADORIA DE ELETROTÉCNICA - PROTEÇÃO DE SISTEMAS ELÉTRICOS PROF.LUIS CLAUDIO FERNANDES Permissivo Permissive Control Device posição permite o fechamento de um disjuntor ou a colocação de um equipamento em operação e na outra posição evita que o disjuntor ou equipamento seja operado. Reostato Usado para variar a resistência de um circuito em resposta a 70 E pri algum meio de controle elétrico. Rheostat Relé de Nível de Gás ou Opera para determinados valores de nível de gás ou líquido ou rá! Líquido para taxas de variação destes valores. Liquid or Gas Level Relay Disjuntor para Circuito de Fecha ou abre circuitos de potência de C.C. em quaisquer 72 Corrente Contínua condições de operação. D.C. Circuit Breaker Contator de Resistência de E utilizado para inserir ou colocar em paralelo num circuito, uma Descarga dada resistência de limitação, desvio ou indicação, ou ainda, 73 para acionar o interruptor de uma resistência de aquecimento, Load-Resistor Contactor ou uma lâmpada, ou ainda para retirar, ou colocar no circuito de um retificador de potência ou outra máquina, um resistor de carga regenerativa. 74 Relé de Alarme Usado para operar um sinal de alarme sonoro e/ou visual. Alarm Relay Mecanismo para Mudança de | Utilizado num disjuntor do tipo móvel, para colocá-lo ou retirá-lo 75 Posição das posições, ligado, desligado e de teste. Position Changing Mechanism Relé de Sobrecorrente em Opera quando a corrente, em um circuito de corrente contínua, 76 Circuito de Corrente Contínua | | excedo o valor pré-fixado. D.C. Overcurrent Relay 77 Transmissor de Pulso Usado para gerar ou transmitir pulsos, através de um circuito de telemedição ou fio piloto, para um dispositivo de recepção ou Impulse Transmitter indicação remota. 78 Relé de Perda de Sincronismo | Opera para um pré-derterminado valor do ângulo de fase entre tensões ou entre correntes ou ainda entre tensão e corrente. Phase Angle Measuring Relay Relé de Religamento em Opera para controlar o religamento e o bloqueio de um 79 Circuito de Corrente Alternada | interruptor ou religador de circuito de corrente alternada. A.C. Reclosing Relay Relé de Fluxo de Líquido ou Opera para dados valores de fluxo de líquido ou gás ou taxas de 80 |Gás variação dos mesmos. Liquid or Gas Flow Relay Relé de Frequência Opera para um determinado valor de frequência (que pode ser 81 superior ou inferior à frequência nominal do sistema - Frequency Device “over/under frequency”), ou ainda, uma determinada taxa de variação na frequência. Relé de Religamento em Opera para controlar o religamento e o bloqueio de um 82 Corrente Contínua interruptor de circuito de corrente contínua. D.C. Reclosing Relay Relé de Controle Seletivo Opera para selecionar automaticamente certas fontes ou 83 condições em um equipamento ou ainda para realizar Selective Control or Transfer automaticamente uma operação de transferência. Contactor or Relay Mecanismo de Operação E um mecanismo elétrico completo, incluindo motor de 84 operação, chaves de posição, etc., para um comutador de Operating Mechanism derivações, regulador de indução ou algum aparelho similar o qual não tem número de função. CEFET - CORDENADORIA DE ELETROTÉCNICA - PROTEÇÃO DE SISTEMAS ELÉTRICOS PROF.LUIS CLAUDIO FERNANDES RELÉS DE SOBRECORRENTE DE INDUÇÃO (50/51) RELÉS INSTANTÂNEOS TIPO ATRAÇÃO MAGNÉTICA (TIPO DOBRADIÇA OU TIPO PLUNGER) Sejam os relés instantâneos mostrados abaixo: fmola contato mola móvel plunger dobradi a) | lobradiça o teus comiato fmag ma «q 5 +€— q 5 +— TT corrente Tpickup ITA] Figura: característica de operação - bloqueio dos relés instantâneos (por exemplo, função 50). CEFET - CORDENADORIA DE ELETROTÉCNICA - PROTEÇÃO DE SISTEMAS ELÉTRICOS PROF.LUIS CLAUDIO FERNANDES Na verdade, os relés comerciais apresentam algum atraso na atuação de suas funções instantâneas. Desta forma, próximo do pickup os valores de tempo são incertos, conforme mostra a figura abaixo: tempo de operação - [s] 0,025 0,020 “ Li 0,015 p Dx 0,010 po Cesta 1 2 3 4 5 6 7 8 9 10 múltiplo da corrente de pickup da função 50 Figura: característica operação - bloqueio real de uma função 50 comercial. Os relés de tempo definido, a princípio, utilizam a mesma filosofia da função instantânea para dar partida a um temporizador. Assim, uma vez a função instantânea tendo partido, contabiliza-se um tempo fixo até a atuação dos contatos. A figura a seguir mostra a característica de operação bloqueio de uma função de tempo definido. t[s] operação toperação definido Toickup I[A] Figura: função de proteção de tempo definido. CEFET - CORDENADORIA DE ELETROTÉCNICA - PROTEÇÃO DE SISTEMAS ELÉTRICOS PROF.LUIS CLAUDIO FERNANDES Figura: relé 51 eletromecânico onde: 1. ajuste de DT (dispositivo de tempo) 2. ajuste de tape da bobina de corrente 3. batente do contato móvel (posição ajustável pelo DT) 4. mola antagônica (torção ajustável) 5. anel de defasagem 6. disco de alumínio 7. ímã permanente 8. contato móvel 9. ajuste da posição do contato fixo (parafuso) 10.contato fixo Sendo o torque eletromagnético maior que o efeito da mola, o disco partirá com velocidade constante até que o contato móvel encoste no contato fixo. Dependendo da posição do ímã permanente, a velocidade poderá ser maior ou menor fazendo com que os contato se toquem mais cedo ou mais tarde. Uma vez retirada a corrente da bobina, o disco volta à sua posição original, fazendo com que o contato móvel volte para o seu batente. Estando esse batente mais avançado (DT pequeno) ou mais recuado (DT grande) em relação ao contato fixo, o disco demorará menos ou mais tempo respectivamente para que os contatos se encostem para a mesma corrente aplicada. A corrente mínima para a partida do disco é chamada de corrente de pick-up (lprcxur) cujo valor deve coincidir com o valor ajustado no tape da bobina de corrente. Como exemplo, é visto o diagrama elétrico interno de um relé eletromecânico bastante conhecido (IAC 51 da GE). CEFET - CORDENADORIA DE ELETROTÉCNICA - PROTEÇÃO DE SISTEMAS ELÉTRICOS PROF.LUIS CLAUDIO FERNANDES bobina de selo bobina da unidade Fa temporizada ontatos do temporizado bobina da unidade instantânea contatos do x” instantâneo a tapes dedo curto .. vo 98 Figura: diagrama elétrico de um relé eletromecânico. (6) 4 A bobina da unidade temporizada é responsável pelo torque motorizante do disco e possui vários tapes, no caso particular do relé tratado, esses tapes em ampéres são: * 4-5-6-10-12-16 ou “ 1,5-2-25-3-4-5-6 ou * 0,5-0,6-0,8 -1,0-1,2-1,5-2. Faixa que deve ser escolhida na especificação. Felizmente, os modernos relés numéricos permitem uma seleção mais ampla de tapes, por exemplo de 0,1 A a 10,0 A em passos de 014. Em série com essa primeira bobina, existe a bobina da unidade instantânea que, para o relé em questão, o valor de Iprckup-so instantâneo é ajustável continuamente na faixa de 10 - 40 A ou 20 - 80 A, conforme especificação. Nesse relé, os bornes 1 e 3 são as saídas do contato da unidade instantânea ao passo que os bornes 1 e 2 são as saídas do contato temporizado. Normalmente, quando a unidade instantânea não estiver propositalmente bloqueada, curto circuita-se os bornes 2 e 3. A bobina de selo, juntamente com seu contato, propicia uma maior capacidade de condução de corrente para o comando de abertura do disjuntor devido aos contatos temporizados serem peças frágeis. Além disso, providenciam o selo desses contatos. Para o relé em questão, a bobina de selo tem 2 tapes: 0,2 ou 2,0 A para atuação. O dedo curto é um contato que se fecha quando se retira o pente de conexão do relé, fazendo com que o secundário do TC que alimenta os bornes 5 e 6 fiquem curto-circuitados nesse momento. a figura a seguir mostra uma família de curvas temporizadas. CEFET - CORDENADORIA DE ELETROTÉCNICA - PROTEÇÃO DE SISTEMAS ELÉTRICOS PROF.LUIS CLAUDIO FERNANDES A alimentação desses relés é feita normalmente através de uma conexão estrela aterrada dos TC's, cujas correntes secundárias de cada fase, alimentam as correspondentes relés. A figura a seguir mostra o esquema 3 x 0, que é constituído por 3 relés de fase e nenhum de neutro. AQ e Dara a O D0€ Figura: conexão 3 x O de relés de sobrecorrente. Conexão 2x 1 Em algumas instalações industriais mais simples, é usual encontrarmos apenas dois relés de fase e um de neutro, conhecido como conexão 2 x 1, conforme mostra a figura a seguir. ole a Figura: conexão 2 x 1 de relés de sobrecorrente. Desvantagens da conexão 2 x 1: e confiabilidade menor para curtos bifásicos, pois nem sempre há redundância; * na manutenção de um relé, o sistema ficará sem proteção completa; e desequilíbrio originado pelas diferentes cargas impostas aos TC's fazendo com que uma certa corrente flua pelo neutro. Neste caso o relé de neutro deve ser dessensibilizado. CEFET - CORDENADORIA DE ELETROTÉCNICA - PROTEÇÃO DE SISTEMAS ELÉTRICOS PROF.LUIS CLAUDIO FERNANDES RELÉS DE TERRA São destinados a proteger o sistema contra faltas à terra. Esses valores de falta podem ser controlados através das resistências de aterramento instaladas no sistema, de forma que em geral, tais correntes são relativamente baixas, impondo menor solicitação térmica aos equipamentos envolvidos. Para a proteção de sobrecorrente de neutro, existem três configurações bastante usuais: e Conexão residual (conexão 3 x 1) e Relé de neutro * Conexão “Ground Sensor” 1. Conexão residual (conexão 3 x 1) A figura a seguir mostra essa conexão: E: Figura: conexão residual (conexão 3 x 1). Deve-se observar que durante um curto circuito fase-terra no sistema, a corrente secundária do TC que alimenta o relé não corresponde diretamente Iprimária / RTC conforme era de se esperar. Isso ocorre devido à parcela desviada para a magnetização dos TC's das outras duas fases não envolvidas no curto, conforme mostra a figura a seguir. Isso implica em uma desensibilização do relé residual 51N comparativo aos dois outros esquemas. CEFET - CORDENADORIA DE ELETROTÉCNICA - PROTEÇÃO DE SISTEMAS ELÉTRICOS PROF.LUIS CLAUDIO FERNANDES TC janela ou» malha de terra (ED) Ss Figura: conexão “Ground Sensor” Esta conexão é mais limitada em suas aplicações e normalmente exige uma delicada análise dos valores de correntes e impedâncias entre o relé e o TC que o alimenta. (50-5 A; 12,5 VA; Ipickup = 0,5 A; Z=40 = lpamária =5 À). A escolha de uma ou outra conexão, é função da sensibilidade exigida, do tipo de equipamento protegido, do custo envolvido, dos níveis de corrente circulantes, etc.. RELÉS DE SUB E SOBRETENSÃO (27/59) Há basicamente três tipos de relés de sub e sobretensão ne que diz respeito ao tempo de operação: * tempo instantâneo; * tempo definido e; * tempo inverso. Uma vez atingido o pickup no relé de sobretensão, ou dropout no relé de subtensão, os relés instantâneos deverão operar com um pequeno atraso, definido pelo fabricante, normalmente alguns ciclos. Alguns relés instantâneos possuem o ajuste de pickup ou dropout da tensão sendo em percentagem da tape utilizado. Outros relés instantâneos possuem unicamente o valor de pickup ou dropout em volts diretamente. Os relés de tempo definido (filosofia européia) operam da mesma forma que os instantâneos porém com uma temporização definida através de um dispositivo de tempo. A seguir são mostradas as características dos relés instantâneos e de tempo definido. Instantâneo tempo definido ã = o : 2 E=) o u 200% Vrum CEFET - CORDENADORIA DE ELETROTÉCNICA - PROTEÇÃO DE SISTEMAS ELÉTRICOS PROF.LUIS CLAUDIO FERNANDES j E 2 Fr] E] E) Vonopour [VI dv Figura: relés de sub ou sobretensão instantâneos ou de tempo definido Os relés de sub ou sobretensão de tempo inverso (filosofia americana) normalmente possuem o dropout ou o pickup em função de uma percentagem do valor de tape utilizado e suas características possuem forma similar as do relé de sobrecorrente. Na pratica, é mais comum encontrar os relés de tensão de tempo definido. A seguir é mostrada a característica típica de um relé de sobretensão de tempo inverso IN eo Tl ! ERR E E] o] | TIME VOLTAGE CURVES UI so HU .º éh HH E all [ ER UU DÊ E I MANLLIL, e2rers N Y VALSA a MIA ZIP AVL 240 Fui NI PAZPTASY N / / e FARM AV Y 77 REU ARA ASIAN SSH : UTAH SS ES=E= PA a SS o DES = =s nO 20 13 140 Ho O MO BO 190 200 PERCENT OF TAP VALUE
