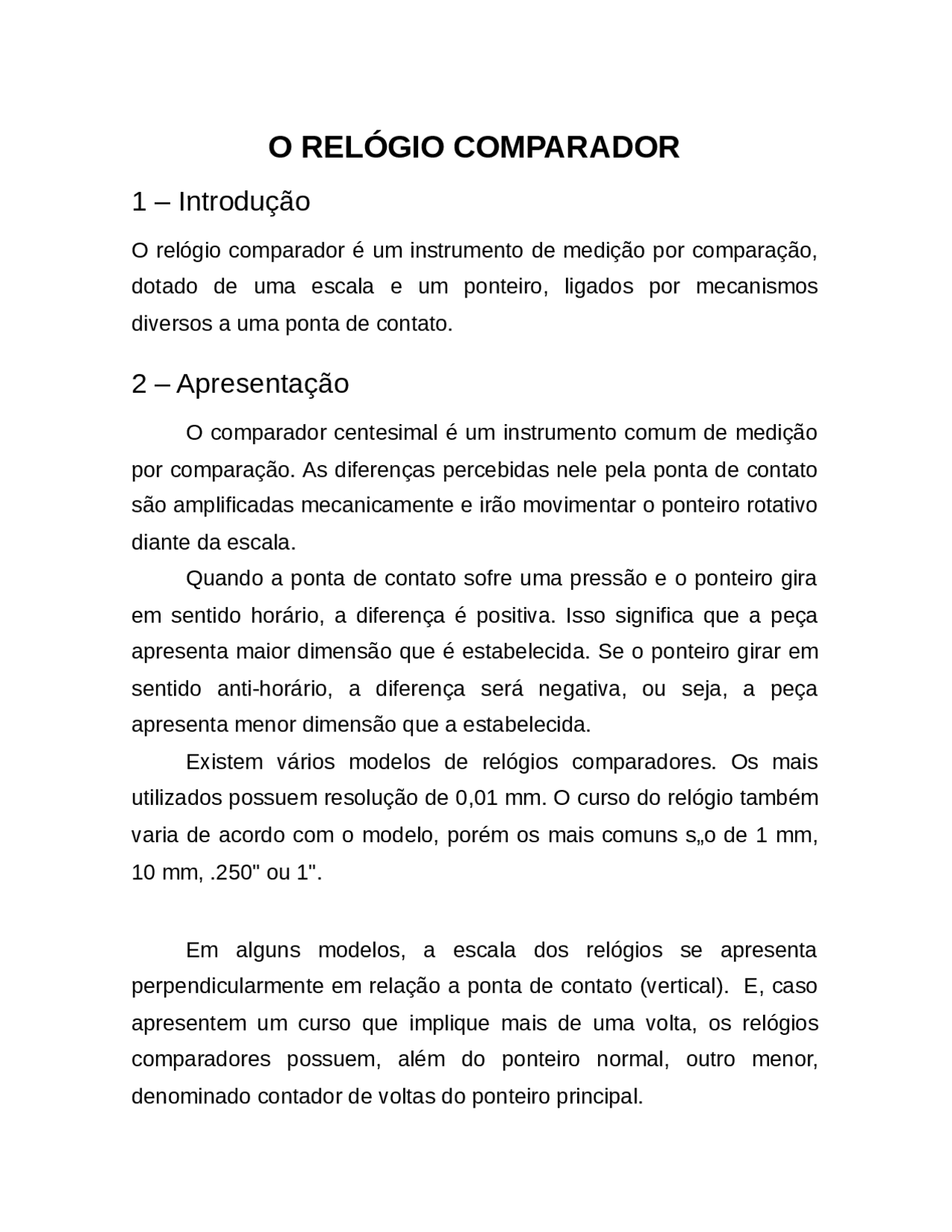

O RELÓGIO COMPARADOR
1 – Introdução
O relógio comparador é um instrumento de medição por comparação,
dotado de uma escala e um ponteiro, ligados por mecanismos
diversos a uma ponta de contato.
2 – Apresentação
O comparador centesimal é um instrumento comum de medição
por comparação. As diferenças percebidas nele pela ponta de contato
são amplificadas mecanicamente e irão movimentar o ponteiro rotativo
diante da escala.
Quando a ponta de contato sofre uma pressão e o ponteiro gira
em sentido horário, a diferença é positiva. Isso significa que a peça
apresenta maior dimensão que é estabelecida. Se o ponteiro girar em
sentido anti-horário, a diferença será negativa, ou seja, a peça
apresenta menor dimensão que a estabelecida.
Existem vários modelos de relógios comparadores. Os mais
utilizados possuem resolução de 0,01 mm. O curso do relógio também
varia de acordo com o modelo, porém os mais comuns s„o de 1 mm,
10 mm, .250" ou 1".
Em alguns modelos, a escala dos relógios se apresenta
perpendicularmente em relação a ponta de contato (vertical). E, caso
apresentem um curso que implique mais de uma volta, os relógios
comparadores possuem, além do ponteiro normal, outro menor,
denominado contador de voltas do ponteiro principal.
