RESERVATÓRIOS DE ÁGUA

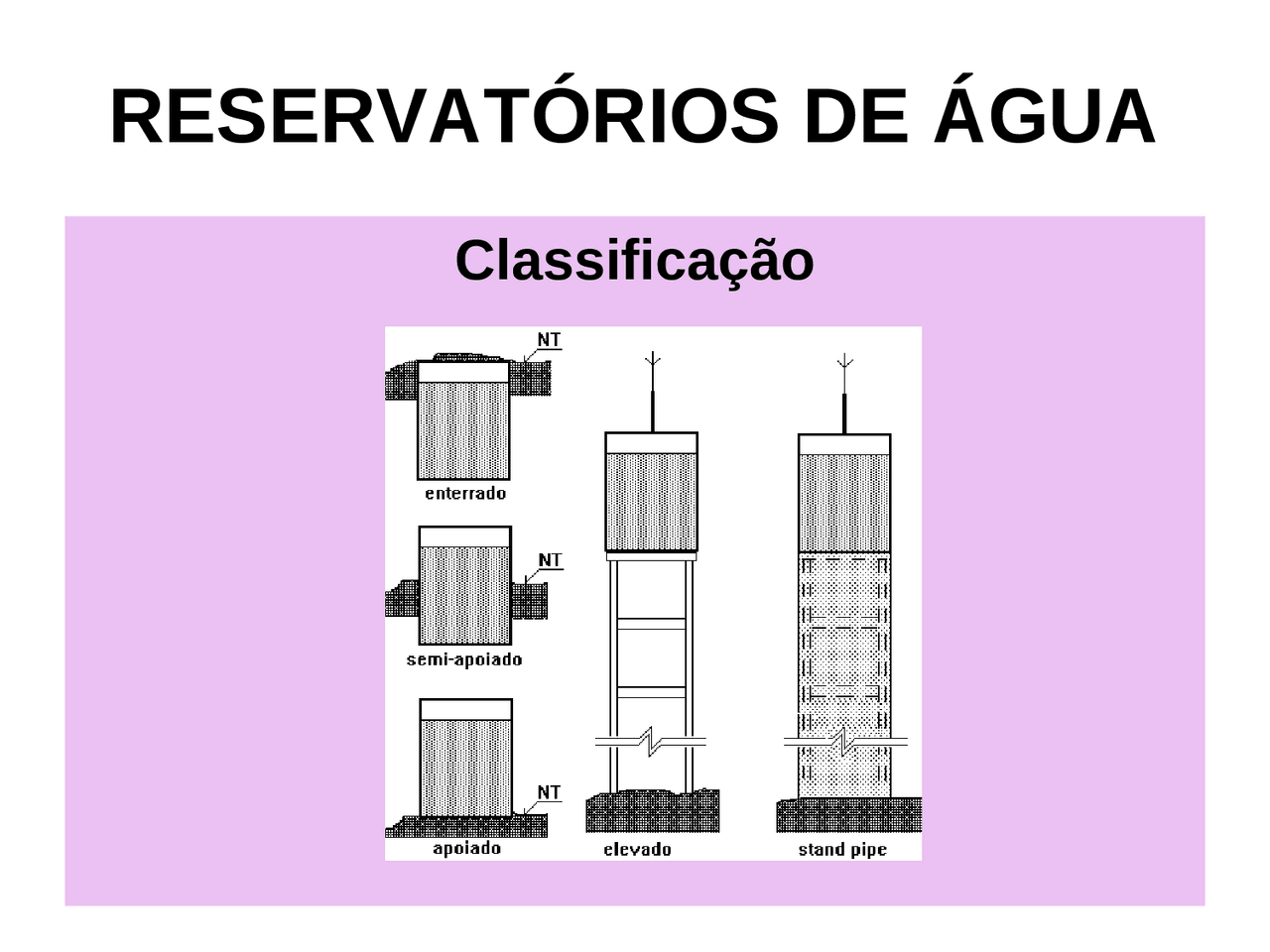

Classificação

RESERVATÓRIOS DE ÁGUA

Classificação de acordo com a localização

no terreno:

• enterrado (quando completamente

embutido no terreno);

• semi-enterrado ou semi-apoiado(altura

líquida com uma parte abaixo do nível do

terreno;

• apoiado (laje de fundo apoiada no terreno);

• elevado (reservatório apoiado em

estruturas de elevação)

Dimensões usuais

Ações que podem atuar nos

reservatórios

• (^) São de dois tipos: AÇÕES INDIRETAS e

DIRETAS.

• (^) As AÇÕES INDIRETAS são aquelas que

impõem deformações nas estruturas e,

conseqüentemente, esforços. Ou sejam:

• (^) Fluência;
• (^) Retração;
• (^) Variação de temperatura;
• (^) Deslocamentos de apoio e
• (^) Imperfeições geométricas

AÇÕES A CONSIDERAR

Nos reservatórios paralelepipédicos, além do peso

próprio e das ações devido à sobrecarga, atuam

as ações indicadas a seguir:

Devido às ações da água e do solo

a - nos reservatórios elevados: empuxo d’água, conforme esquema abaixo:

c - nos reservatórios enterrados: empuxo d’água, empuxo de terra, subpressão de água, quando houver lençol freático, e reação do terreno.

• (^) Nota-se, que para o reservatório cheio há

concomitância da ação devido ao empuxo

d’água, com a ação devido ao empuxo de terra,

devendo ser considerada, no cálculo, a

diferença entre estas duas ações. Como, nos

casos mais comuns, o empuxo d’água nas

paredes é maior que o de terra e, no fundo, a

reação do terreno é sempre maior que a massa

de água, as situações das ações ficam com os

aspectos indicados para o reservatório vazio e

para o reservatório cheio.

• (^) nos reservatórios enterrados, no período antes do reaterro, deve-se levar em consideração a situação de ações do reservatório apoiado no solo.

• (^) Outra situação que deve ser considerada é o caso do

reservatório enterrado abaixo do nível do terreno, onde

a ação na tampa do reservatório, devido a circulação de

veículos, deve ser levada em conta. É o caso por

exemplo de garagem no subsolo de edifício, onde o

reservatório enterrado fica sujeito a este tipo de ação.

Deformações dos elementos do

reservatório

a) Corte vertical b) Corte horizontal

Arestas dos reservatórios com

mísulas e sem mísulas

a) ligação sem mísula b) ligação com mísula

LIGAÇÕES ENTRE OS ELEMENTOS DO

RESERVATÓRIO PARALELEPIPÉDICO

a) Ligações entre a tampa e as paredes - Apoio b) Ligações entre paredes - Engastamento c)Ligações entre o fundo e as paredes - Engastamento Arranjos para as armaduras De um modo geral, com o que foi exposto, as ligações da laje de tampa com as paredes podem ser consideradas articuladas e as demais ligações devem ser consideradas engastadas.

ESTADOS LIMITES DE UTILIZAÇÃO

• (^) Os níveis de exigência e as categorias de resistência dependem do comportamento desejado para a estrutura, tendo em vista o tipo de utilização, os custos de manutenção ou a vida útil prevista. Estes fatores condicionam os valores-limite a adotar, como exemplo:
• (^) - fissuras no concreto: a abertura das fissuras deve ficar limitada a valores prefixados, tais como 0,1 mm a 0,4 mm.
• (^) - flechas: os valores-limite dependem inteiramente do tipo de utilização e da sensibilidade e outras partes da estrutura em relação a estas flechas;
• (^) - vibrações: as freqüências que causam inquietação às pessoas são de 0, hertz a 2 hertz ou amplitudes muito grandes devem ser evitadas;
• (^) - incêndios: o tempo de resistência ao fogo é fixado (em minutos) de acordo com as conseqüências, durante os quais a estrutura, submetida à ação das cargas, não poderá entrar em colapso.
