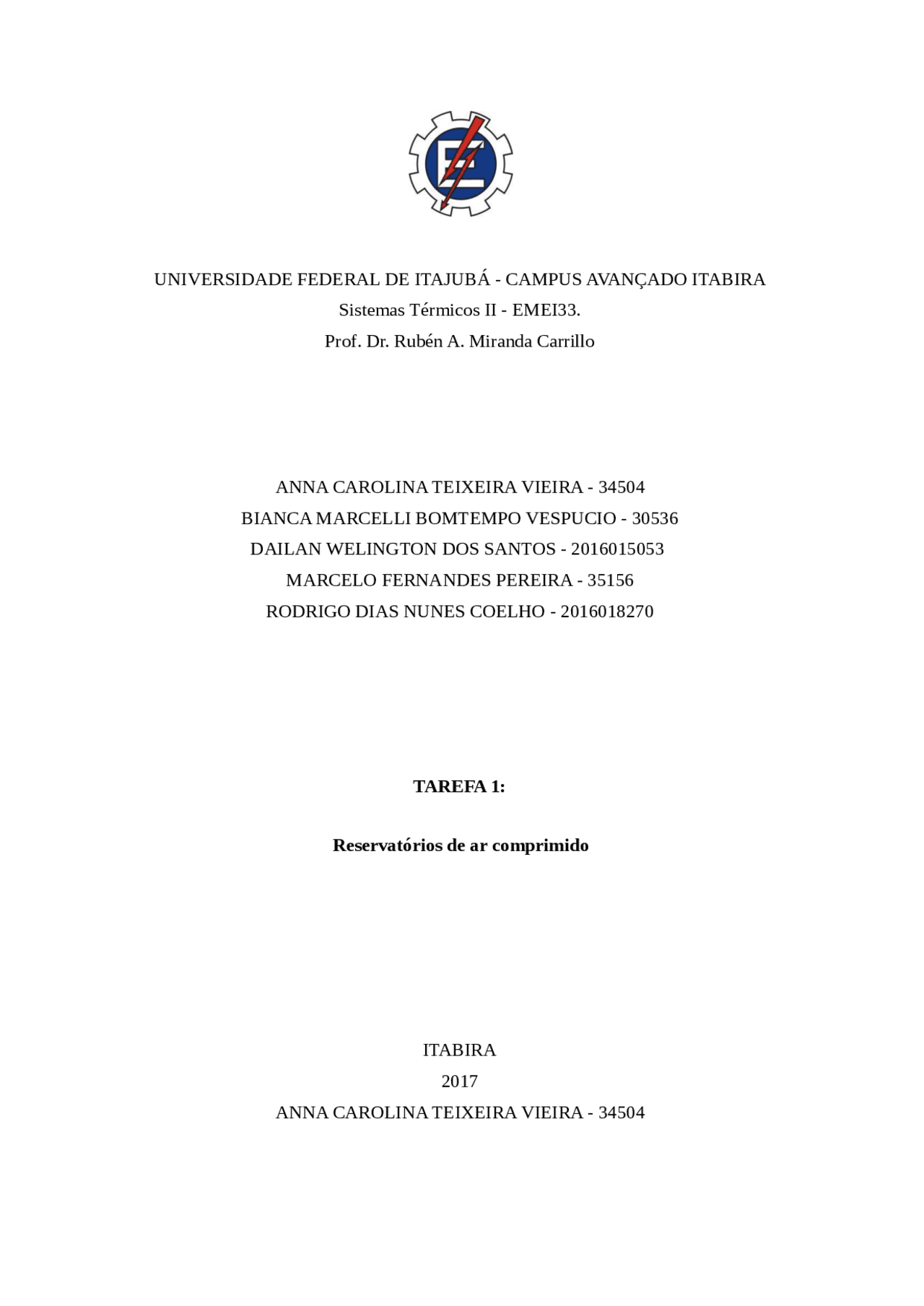

Sistemas Térmicos II - EMEI33. Prof. Dr. Rubén A. Miranda Carrillo
Reservatórios de ar comprimido
Reservatórios de ar comprimido
Tarefa apresentada como requisito parcial para aprovação na disciplina Sistemas Térmicos II - EMEI33 da Universidade Federal de Itajubá - Campus Avançado Itabira.
Prof. Dr. Rubén A. Miranda Carrillo
diversas tarefas que necessitam de alto custo de energia, pudessem ser cumpridas de forma mais fácil e viável. O estudo dos fundamentos físicos do ar comprimido é essencial para que se possa dimensionar dispositivos de armazenamento que atenderão aos esforços empregados, mantendo a segurança dos indivíduos operadores e sempre buscando um aumento na eficiência, neste trabalho buscamos recolher informações sobre reservatórios de ar comprimido, com intuito de se familiarizar com o assunto que faz parte da ementa de EMEI33 (Sistemas Térmicos II), reforçando o aprendizado no assunto.
2. OBJETIVOS
Realizar um estudo sobre as características, funções, tipos, aplicações e fundamentos teóricos que englobam reservatórios de ar comprimido.
3. DESENVOLVIMENTO 3.1. Reservatórios e Armazenamento do Ar Comprimido
O reservatório de ar comprimido influencia diretamente no desempenho e na produtividade de um compressor. Segundo Buck (2004), a presença do reservatório de ar em uma rede de ar comprimido é indispensável, pois desempenha funções importantes em um sistema de ar comprimido, tais como: a redução no consumo energético com intervalos maiores entre alívio/carga dos compressores; diminuição da temperatura do ar e a separação de parte da umidade gerada pelo compressor; armazenamento de ar para suprir picos de consumo na rede; além de reduzir o desgaste de peças, aumentando a vida útil dos compressores e diminuindo os gastos com manutenção. Os reservatórios suprem as necessidades instantâneas de ar comprimido da instalação, que no momento em que o ar está sendo distribuído, permite que o compressor permaneça desativado ou funcionando de forma contínua, sem que haja quedas bruscas de pressão. Em instalações de grande porte o emprego de vários reservatórios torna-se necessário. Como dito, os reservatórios de ar comprimido são de extrema importância em sistemas onde há compressores em funcionamento intermitente, por exemplo, se existir uma pressão muito grande dentro dos reservatórios, é provável ocorrer problemas estruturais no reservatório. Por esse motivo, quando sistemas forem de alta pressão, os reservatórios usados devem ter uma condição de construção especial.
3.2 Instrumentação e Segurança dos Reservatórios de Ar Comprimido
Os reservatórios de ar comprimido são considerados vasos de pressão, e por esse motivo, quando construídos e instalados no Brasil, devem seguir uma norma de segurança que nesse caso é a Norma Regulamentadora 13 (NR13). Os reservatórios possuem orifícios, onde são fixadas as conexões de tubulações, e para instalação de instrumentos de controle, que facilite a inspeção e manutenção regulares. Na Figura 1, podemos observar todos os diversos acessórios que contêm em um reservatório de ar comprimido.
Fonte: Eletrobrás (2005)
Observamos que nesse exemplo de um reservatório de ar comprimido contém diversos acessórios posicionados sobre ele, que são:
Fonte: Gere (2003)
Os reservatórios de ar comprimidos podem ser cilíndricos ou esféricos, sendo o primeiro muito utilizado em configurações industriais. Outros exemplos que podemos citar são os extintores de incêndio e latas de aerosol.
Fonte: Gere (2003)
FIGURA 4 - RESERVATÓRIO DE AR COMPRIMIDO ESFÉRICO
Quanto maior a diferença de pressão final e inicial, menor será o reservatório ou por menos tempo o compressor irá trabalhar.
4. CONCLUSÃO
A presença de um reservatório de ar em um sistema pneumático é de extrema importância, pois reduz o consumo energético, diminui a temperatura do ar, reduz o desgaste das peças e diminui os gastos com manutenção. Além disso, também são essenciais em sistemas onde há compressores em funcionamento intermitente, pois eles suprem as necessidades instantâneas de ar comprimido na instalação. Por serem considerados vasos de pressão, deve-se seguir a Norma Regulamentadora 13 (NR13) para contruir e instalar reservatórios de ar comprimido no Brasil. O dimensionamento deve ser realizado de acordo com o volume do reservatório, de modo que ele atenda as necessidades do sistema mesmo estando com cargas muito elevadas.
BORTOLIN, Eduardo. Dimensionamento de Um Sistema de Ar Comprimido para uma Empresa de Pequeno Porte. TCC (Graduação) - Curso de Engenharia Mecânica, Faculdade Horizontina, Horizontina, 2014.
BUCK, B. Manual de ar comprimido e gases. São Paulo: Prentice Hall, 2004.
ELETROBRÁS. Eficiência energética em sistemas de ar comprimido. Rio de Janeiro,
GALVÃO, Eduardo (1921-1976). Encontro de sociedades: Índios e brancos do Brasil. Prefácio de Darci Ribeiro. Rio de Janeiro, Paz e Terra. 1979, 300 p.
GERE, J. M. Mecânica dos Materiais , Editora Thomson Learning, 2003.
ROCHA, Newton Ribeiro; MONTEIRO, Marco Aurélio Guimarães. Eficiência Energética em Sistemas de Ar Comprimido. Rio de Janeiro: 2005. 208 p.
