bg1
1

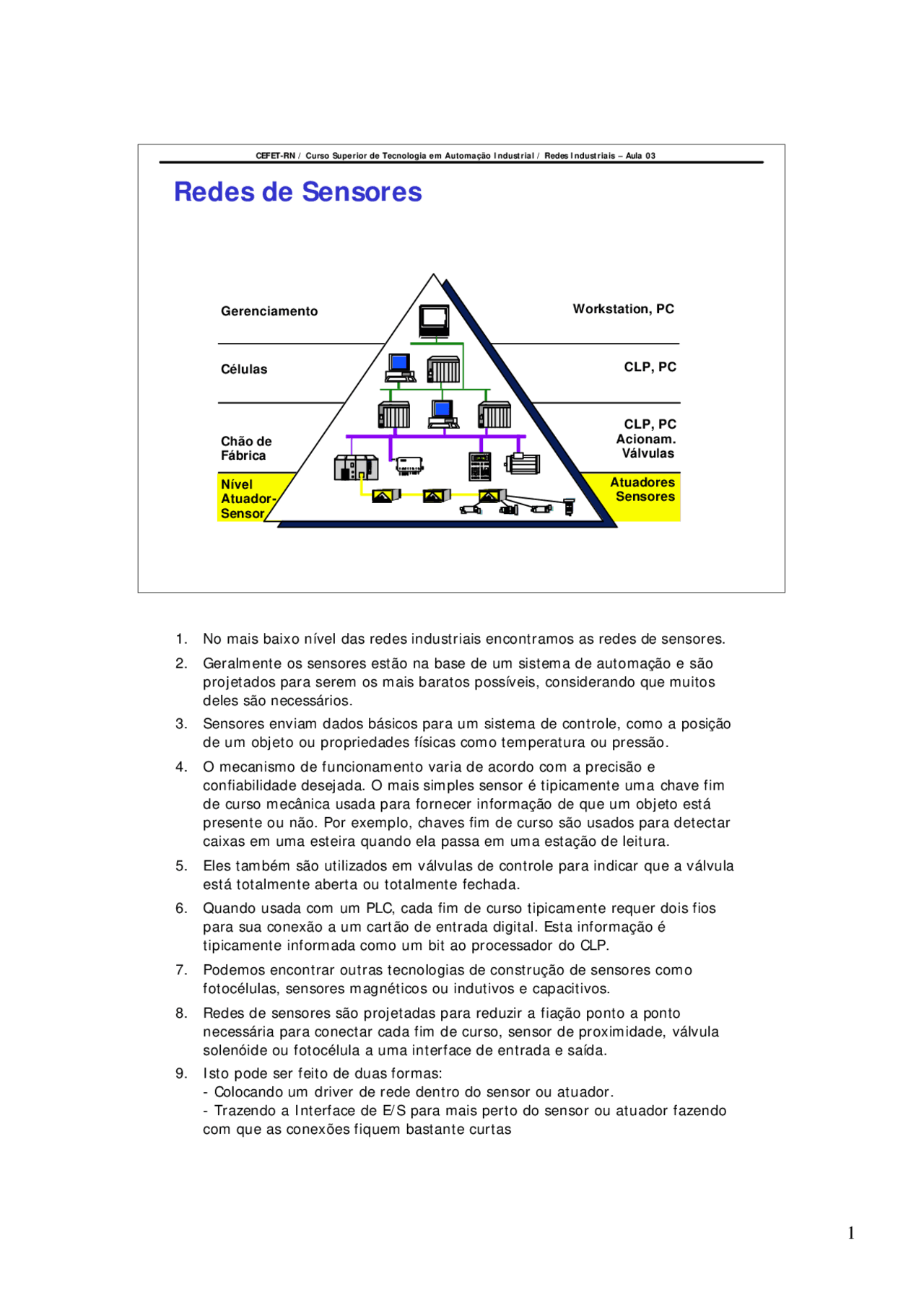

CEFET-RN / Curso Superior de Tecnologia em Automação Industrial / Redes Industriais –Aula 03
Redes de Sensores
Gerenciamento
Células
Chão de
Fábrica
Nível
Atuador-
Sensor
Workstation, PC
CLP, PC
CLP, PC
Acionam.
Válvulas
Atuadores
Sensores
1. No mais baixo nível das redes industriais encontramos as redes de sensores.
2. Geralmente os sensores estão na base de um sistema de automação e são
projetados para serem os mais baratos possíveis, considerando que muitos
deles são necessários.
3. Sensores enviam dados básicos para um sistema de controle, como a posição
de um objeto ou propriedades físicas como temperatura ou pressão.
4. O mecanismo de funcionamento varia de acordo com a precisão e
confiabilidade desejada. O mais simples sensor é tipicamente uma chave fim
de curso mecânica usada para fornecer informação de que um objeto está
presente ou não. Por exemplo, chaves fim de curso são usados para detectar
caixas em uma esteira quando ela passa em uma estação de leitura.
5. Eles também são utilizados em válvulas de controle para indicar que a válvula
está totalmente aberta ou totalmente fechada.
6. Quando usada com um PLC, cada fim de curso tipicamente requer dois fios
para sua conexão a um cartão de entrada digital. Esta informação é
tipicamente informada como um bit ao processador do CLP.
7. Podemos encontrar outras tecnologias de construção de sensores como
fotocélulas, sensores magnéticos ou indutivos e capacitivos.
8. Redes de sensores são projetadas para reduzir a fiação ponto a ponto
necessária para conectar cada fim de curso, sensor de proximidade, válvula
solenóide ou fotocélula a uma interface de entrada e saída.
9. Isto pode ser feito de duas formas:
-Colocando um driver de rede dentro do sensor ou atuador.
-Trazendo a Interface de E/S para mais perto do sensor ou atuador fazendo
com que as conexões fiquem bastante curtas
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
