1. Para o circuito indicado na figura, ambos os
instrumentos são ideias, a bateria possui resistência
interna desprezível e a leitura do amperímetro é igual a
1,25 A.
a) Qual é a leitura do voltímetro?
b) Qual é a fem 𝜀 da bateria?
2. Considere o circuito indicado na figura. A corrente que passa
pelo resistor de 6,00 Ω é igual a 4,00 A, no sentido indicado.
Quais são as correntes que passam pelos resistores de 25,0 Ω e
20,0 Ω?
3. Calcule a corrente que passa em cada um dos três resistores
indicados na figura.
4. As baterias na figura possuem resistências internas
desprezíveis. Encontre a corrente através do resistor de
30,0 Ω; através do resistor de 20,0 Ω; através da bateria
de 10,0 V.
5. Três resistores idênticos são conectados em série. Quando uma certa diferença de
potencial é aplicada através da combinação, a potência total dissipada é igual a 45,o
W. Qual seria a potência total dissipada se os três resistores fossem conectados em
paralelo através da mesma diferença de potencial?

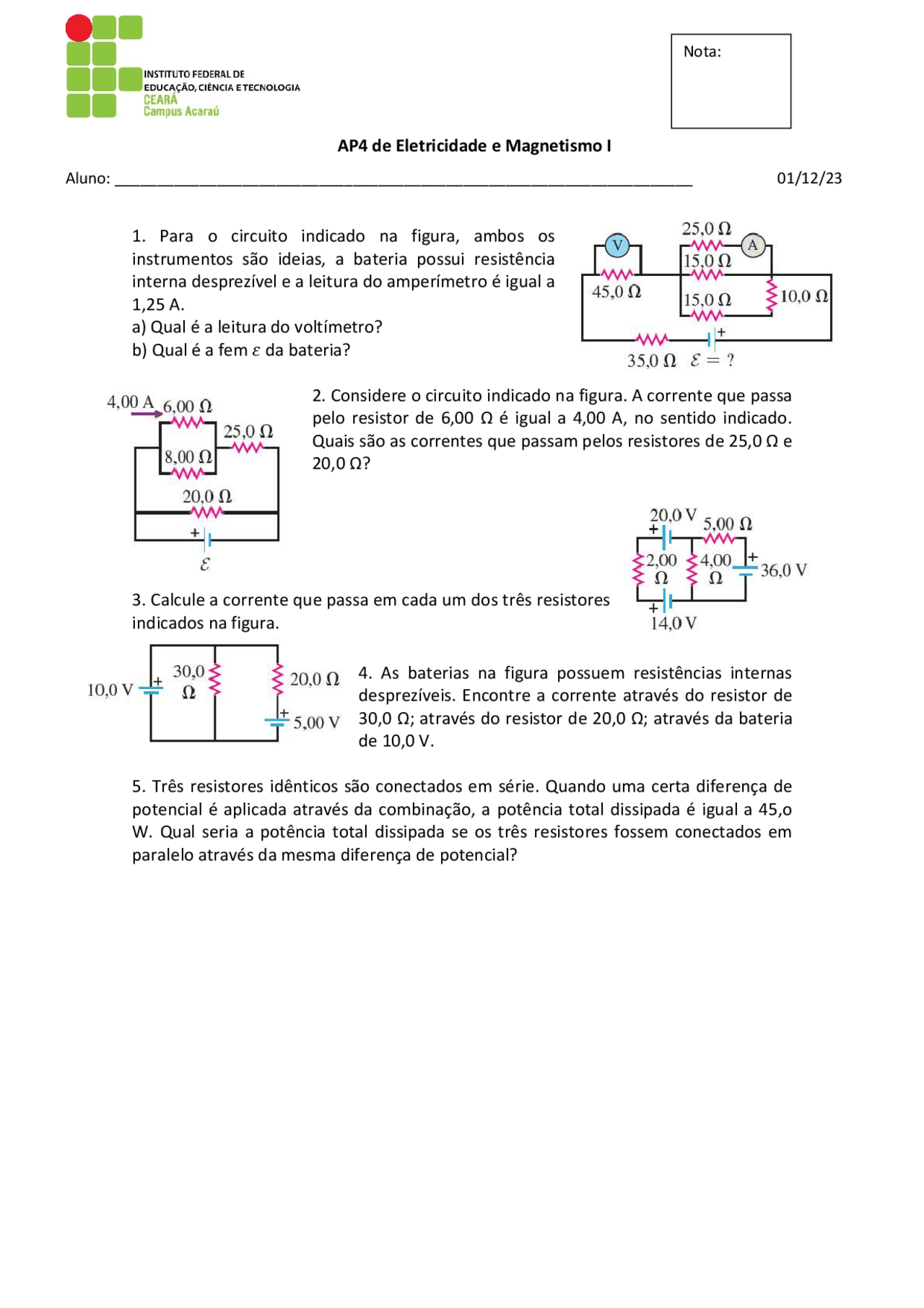

AP4 de Eletricidade e Magnetismo I
Aluno: ____________________________________________________________________ 01/12/23
Nota:
