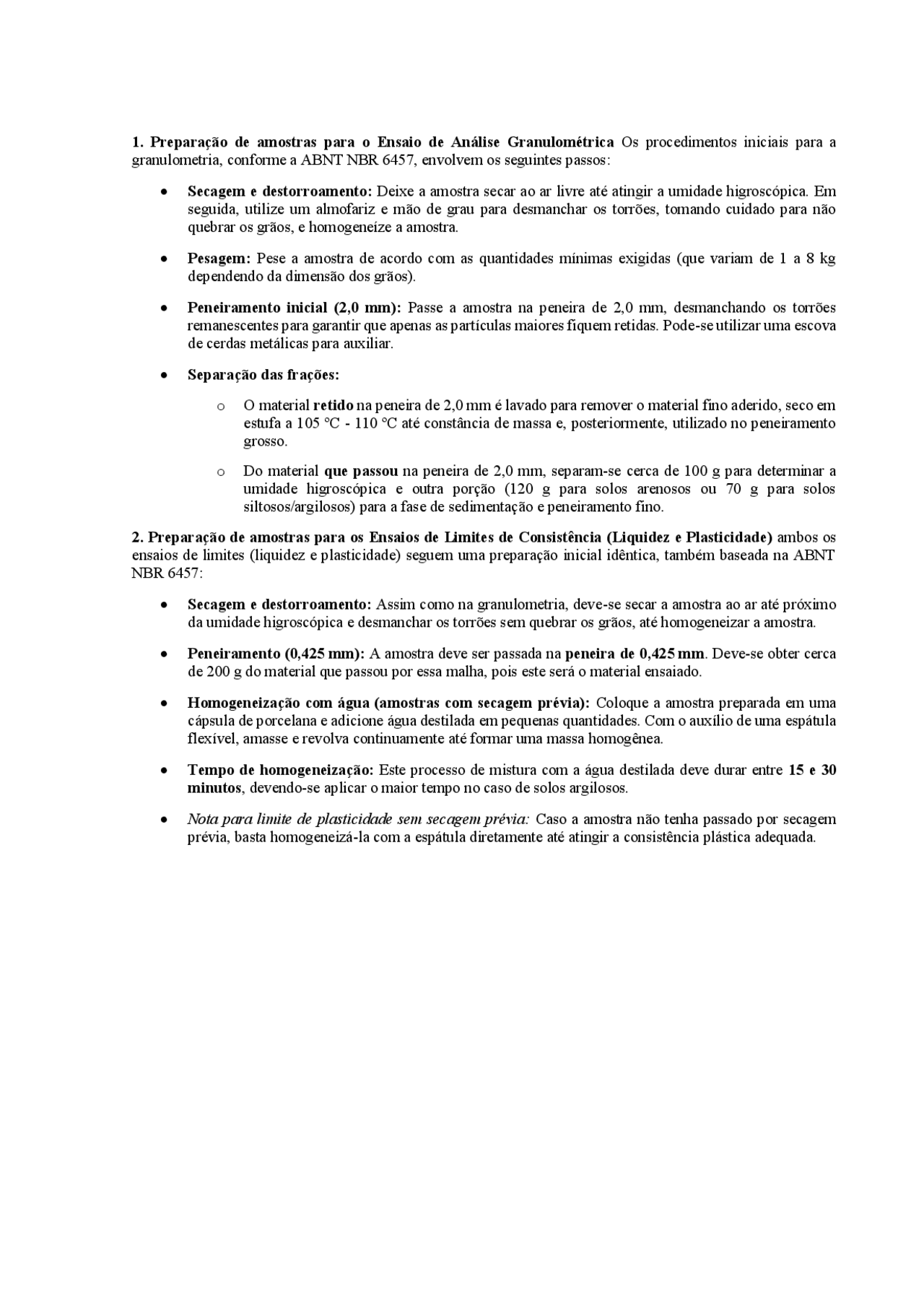

1. Preparação de amostras para o Ensaio de Análise Granulométrica Os procedimentos iniciais para a

granulometria, conforme a ABNT NBR 6457, envolvem os seguintes passos:

• Secagem e destorroamento: Deixe a amostra secar ao ar livre até atingir a umidade higroscópica. Em

seguida, utilize um almofariz e mão de grau para desmanchar os torrões, tomando cuidado para não

quebrar os grãos, e homogeneíze a amostra.

• Pesagem: Pese a amostra de acordo com as quantidades mínimas exigidas (que variam de 1 a 8 kg

dependendo da dimensão dos grãos).

• Peneiramento inicial (2,0 mm): Passe a amostra na peneira de 2,0 mm, desmanchando os torrões

remanescentes para garantir que apenas as partículas maiores fiquem retidas. Pode-se utilizar uma escova

de cerdas metálicas para auxiliar.

• Separação das frações:

o O material retido na peneira de 2,0 mm é lavado para remover o material fino aderido, seco em

estufa a 105 ºC - 110 ºC até constância de massa e, posteriormente, utilizado no peneiramento

grosso.

o Do material que passou na peneira de 2,0 mm, separam-se cerca de 100 g para determinar a

umidade higroscópica e outra porção (120 g para solos arenosos ou 70 g para solos

siltosos/argilosos) para a fase de sedimentação e peneiramento fino.

2. Preparação de amostras para os Ensaios de Limites de Consistência (Liquidez e Plasticidade) ambos os

ensaios de limites (liquidez e plasticidade) seguem uma preparação inicial idêntica, também baseada na ABNT

NBR 6457:

• Secagem e destorroamento: Assim como na granulometria, deve-se secar a amostra ao ar até próximo

da umidade higroscópica e desmanchar os torrões sem quebrar os grãos, até homogeneizar a amostra.

• Peneiramento (0,425 mm): A amostra deve ser passada na peneira de 0,425 mm. Deve-se obter cerca

de 200 g do material que passou por essa malha, pois este será o material ensaiado.

• Homogeneização com água (amostras com secagem prévia): Coloque a amostra preparada em uma

cápsula de porcelana e adicione água destilada em pequenas quantidades. Com o auxílio de uma espátula

flexível, amasse e revolva continuamente até formar uma massa homogênea.

• Tempo de homogeneização: Este processo de mistura com a água destilada deve durar entre 15 e 30

minutos, devendo-se aplicar o maior tempo no caso de solos argilosos.

• Nota para limite de plasticidade sem secagem prévia: Caso a amostra não tenha passado por secagem

prévia, basta homogeneizá-la com a espátula diretamente até atingir a consistência plástica adequada.

Pré-visualização parcial do texto

Baixe Respostas tutoria prática e outras Resumos em PDF para Planejamento urbano, somente na Docsity!

1. Preparação de amostras para o Ensaio de Análise Granulométrica Os procedimentos iniciais para a granulometria, conforme a ABNT NBR 6457, envolvem os seguintes passos: - Secagem e destorroamento: Deixe a amostra secar ao ar livre até atingir a umidade higroscópica. Em seguida, utilize um almofariz e mão de grau para desmanchar os torrões, tomando cuidado para não quebrar os grãos, e homogeneíze a amostra. - Pesagem: Pese a amostra de acordo com as quantidades mínimas exigidas (que variam de 1 a 8 kg dependendo da dimensão dos grãos). - Peneiramento inicial (2,0 mm): Passe a amostra na peneira de 2,0 mm, desmanchando os torrões remanescentes para garantir que apenas as partículas maiores fiquem retidas. Pode-se utilizar uma escova de cerdas metálicas para auxiliar. - Separação das frações: o O material retido na peneira de 2,0 mm é lavado para remover o material fino aderido, seco em estufa a 105 ºC - 110 ºC até constância de massa e, posteriormente, utilizado no peneiramento grosso. o Do material que passou na peneira de 2,0 mm, separam-se cerca de 100 g para determinar a umidade higroscópica e outra porção (120 g para solos arenosos ou 70 g para solos siltosos/argilosos) para a fase de sedimentação e peneiramento fino. 2. Preparação de amostras para os Ensaios de Limites de Consistência (Liquidez e Plasticidade) ambos os ensaios de limites (liquidez e plasticidade) seguem uma preparação inicial idêntica, também baseada na ABNT NBR 6457: - Secagem e destorroamento: Assim como na granulometria, deve-se secar a amostra ao ar até próximo da umidade higroscópica e desmanchar os torrões sem quebrar os grãos, até homogeneizar a amostra. - Peneiramento (0,425 mm): A amostra deve ser passada na peneira de 0,425 mm. Deve-se obter cerca de 200 g do material que passou por essa malha, pois este será o material ensaiado. - Homogeneização com água (amostras com secagem prévia): Coloque a amostra preparada em uma cápsula de porcelana e adicione água destilada em pequenas quantidades. Com o auxílio de uma espátula flexível, amasse e revolva continuamente até formar uma massa homogênea. - Tempo de homogeneização: Este processo de mistura com a água destilada deve durar entre 15 e 30 minutos , devendo-se aplicar o maior tempo no caso de solos argilosos. - Nota para limite de plasticidade sem secagem prévia: Caso a amostra não tenha passado por secagem prévia, basta homogeneizá-la com a espátula diretamente até atingir a consistência plástica adequada.

Os ensaios de limites de consistência, que compreendem o Limite de Liquidez (LL) e o Limite de Plasticidade (LP), são executados utilizando a amostra previamente preparada (passada na peneira de 0,425 mm e homogeneizada com água). A execução de cada ensaio segue os procedimentos abaixo:

1. Ensaio de Limite de Liquidez (LL) Este ensaio utiliza o aparelho de Casagrande e busca determinar o teor de umidade em que o solo muda do estado plástico para o líquido. - Calibração: Primeiramente, ajusta-se o aparelho de Casagrande com um gabarito para garantir que a concha tenha uma altura de queda exata de 10 mm em relação à base. - Moldagem na concha: Transfere-se parte da massa de solo para a concha do aparelho, moldando-a com uma espátula para que a espessura na parte central seja de 10 mm, garantindo que não fiquem bolhas de ar retidas. - Abertura da ranhura: Divide-se a massa de solo ao meio utilizando um cinzel , criando uma ranhura na parte central da amostra. - Aplicação dos golpes: O aparelho é ligado, fazendo a concha golpear a base. Deve-se anotar o número de golpes necessários para que as bordas inferiores da ranhura se fechem (se unam) ao longo de aproximadamente 13 mm de comprimento. - Coleta de umidade: Retira-se uma pequena porção do material exatamente na região onde as bordas se uniram e coloca-se em uma cápsula metálica para determinar o seu teor de umidade. - Repetição: O material restante volta para a cápsula de porcelana, adiciona-se um pouco mais de água e mistura-se por pelo menos 3 minutos. O procedimento na concha é repetido para obter mais quatro pontos de ensaio , buscando um intervalo que varie entre 15 e 35 golpes. - Resultado (LL): Os dados de número de golpes e umidade são plotados em um gráfico. O Limite de Liquidez (LL) é o teor de umidade que corresponde exatamente a 25 golpes na reta ajustada. 2. Ensaio de Limite de Plasticidade (LP) Este ensaio determina o menor teor de umidade com o qual o solo ainda pode ser moldado sem se quebrar. - Formação do cilindro: Pega-se cerca de 10 g da amostra homogeneizada em consistência plástica e forma-se uma pequena bola. - Rolagem: Essa bola é rolada sobre uma placa de vidro de superfície esmerilhada, utilizando a pressão da palma da mão, para moldar um cilindro (ou "cobrinha"). - Fragmentação ideal: O objetivo é que o cilindro de solo perca umidade aos poucos pelo contato com a mão e se fragmente (quebre) exatamente quando atingir 3 mm de diâmetro e cerca de 100 mm de comprimento (medida verificada com um gabarito de comparação). - Nota: Se o cilindro afinar até 3 mm sem quebrar, ou quebrar antes de chegar a essa espessura, o material deve voltar para a cápsula, ser homogeneizado novamente (adicionando água se quebrou antes, ou apenas reamassando se não quebrou) e moldado outra vez. - Coleta de umidade: Assim que o cilindro se fragmentar nas dimensões corretas (3 mm de diâmetro), as partes fragmentadas são transferidas imediatamente para uma cápsula metálica para a determinação da umidade. - Repetição e Resultado (LP): O processo é repetido até que se obtenha pelo menos três valores de umidade satisfatórios (que não difiram mais de 5% da média entre eles). O Limite de Plasticidade (LP) será a média desses três valores de umidade. Com os resultados do LL e do LP, é possível calcular também o Índice de Plasticidade (IP) do solo, através da fórmula simples:
