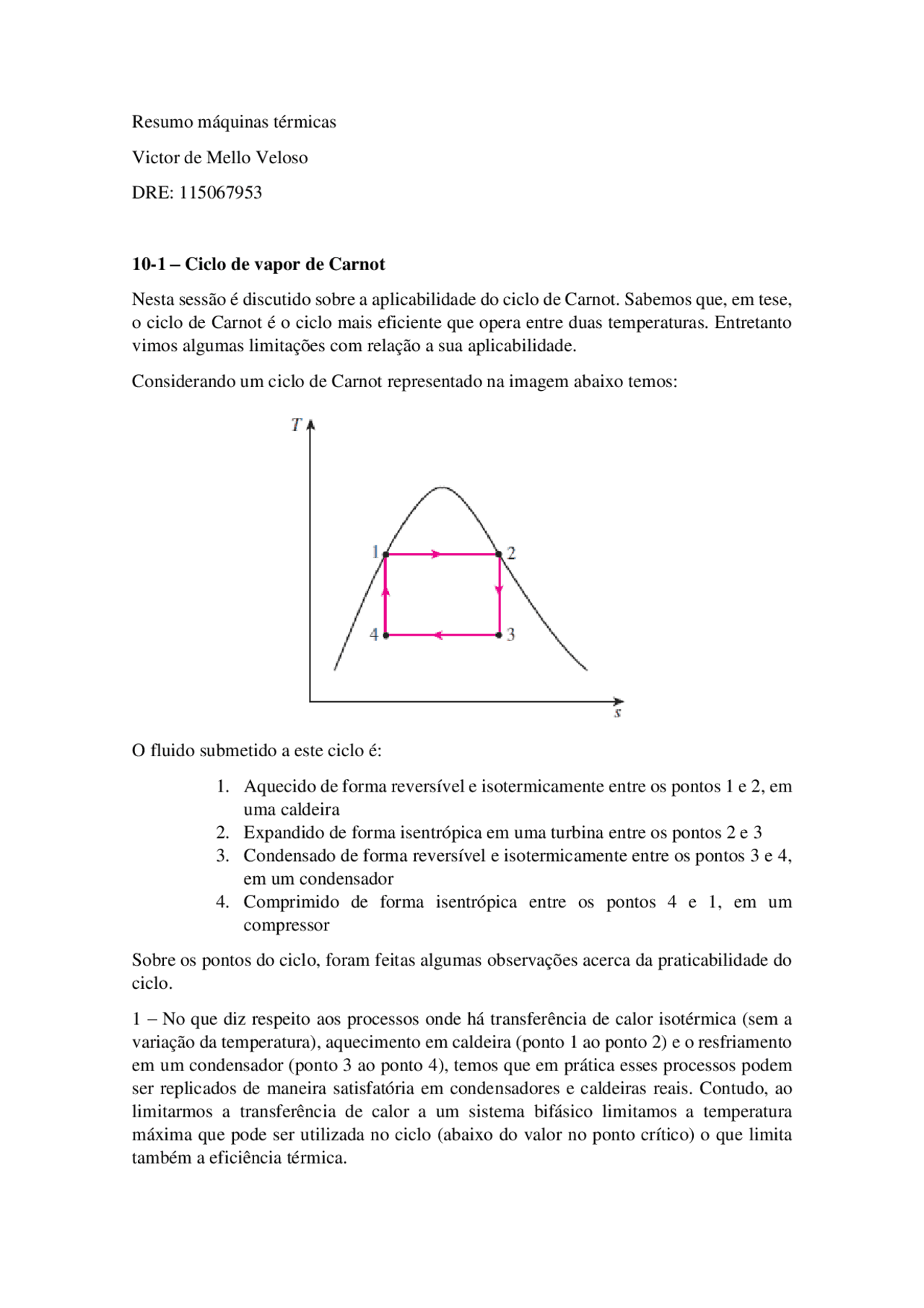

Resumo máquinas térmicas
Victor de Mello Veloso
DRE: 115067953
10-1 – Ciclo de vapor de Carnot
Nesta sessão é discutido sobre a aplicabilidade do ciclo de Carnot. Sabemos que, em tese,
o ciclo de Carnot é o ciclo mais eficiente que opera entre duas temperaturas. Entretanto
vimos algumas limitações com relação a sua aplicabilidade.
Considerando um ciclo de Carnot representado na imagem abaixo temos:
O fluido submetido a este ciclo é:
1. Aquecido de forma reversível e isotermicamente entre os pontos 1 e 2, em
uma caldeira
2. Expandido de forma isentrópica em uma turbina entre os pontos 2 e 3
3. Condensado de forma reversível e isotermicamente entre os pontos 3 e 4,
em um condensador
4. Comprimido de forma isentrópica entre os pontos 4 e 1, em um
compressor
Sobre os pontos do ciclo, foram feitas algumas observações acerca da praticabilidade do
ciclo.
1 – No que diz respeito aos processos onde há transferência de calor isotérmica (sem a
variação da temperatura), aquecimento em caldeira (ponto 1 ao ponto 2) e o resfriamento
em um condensador (ponto 3 ao ponto 4), temos que em prática esses processos podem
ser replicados de maneira satisfatória em condensadores e caldeiras reais. Contudo, ao
limitarmos a transferência de calor a um sistema bifásico limitamos a temperatura
máxima que pode ser utilizada no ciclo (abaixo do valor no ponto crítico) o que limita
também a eficiência térmica.
