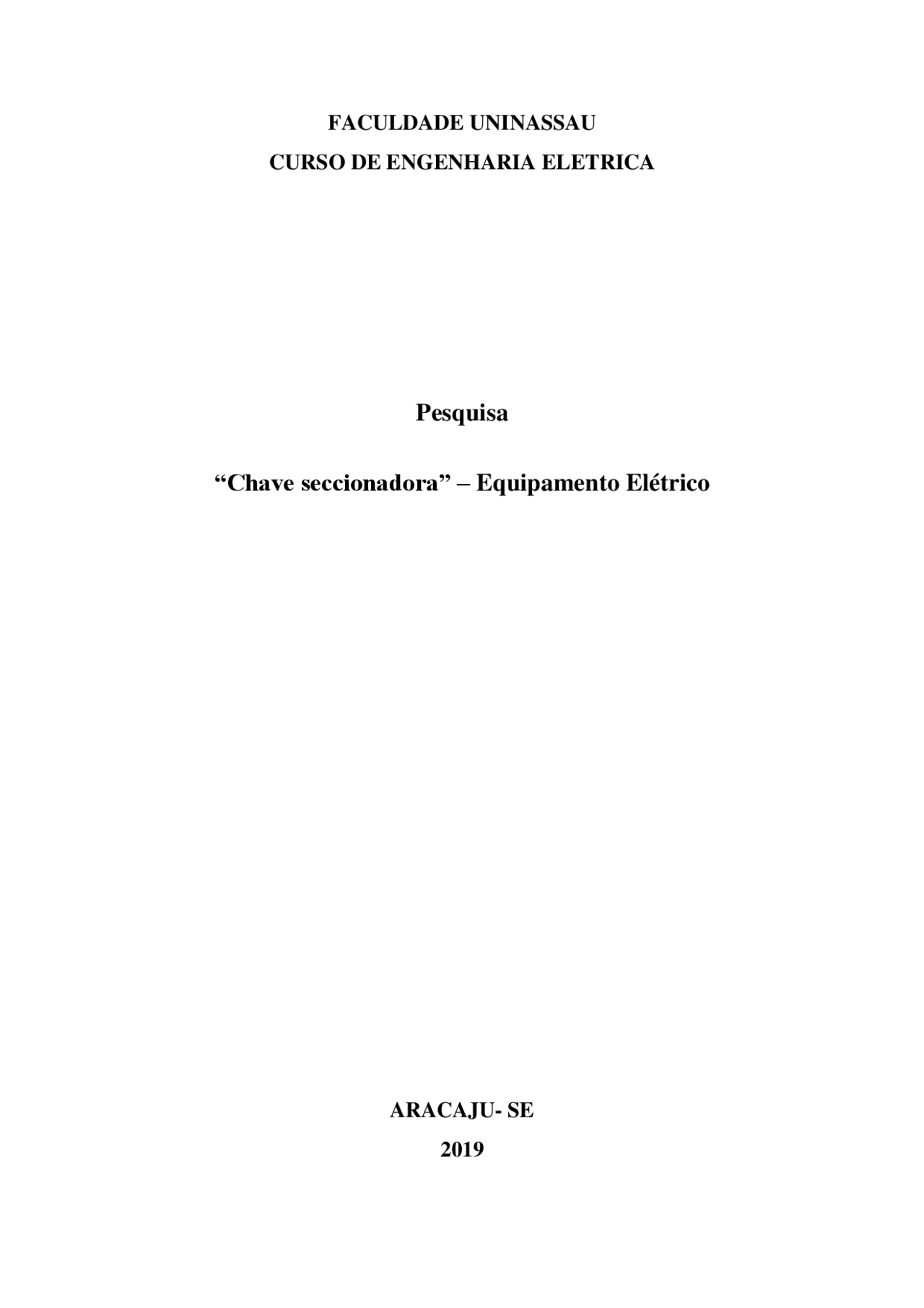

FACULDADE UNINASSAU

CURSO DE ENGENHARIA ELETRICA

Pesquisa

“Chave seccionadora” – Equipamento Elétrico

ARACAJU- SE

WILLMENNES ANDRADE DOS SANTOS

ROBSON DA CONCEIÇÃO SANTOS

GENILSON LIMA COSTA

“Chave seccionadora” – Equipamento

Relatório apresentada como requisito parcial da avaliação da disciplina equipamento elétrico ministrado pelo Professor Wellington.

ARACAJU- SE

NBR 7400 Galvanização de produtos de aço ou ferro fundido por imersão a quente. Verificação da uniformidade do revestimento. Método de ensaio;

NBR 7414 Galvanização de produtos de aço ou ferro fundido por imersão a quente. Terminologia;

NBR 7571 Seccionadores. Características técnicas e dimensionais; NBR 9366 Tratamento e pintura de superfícies metálicas;; NBR 10443 Tintas e vernizes. Determinação da espessura da película seca sobre superfícies rugosas. Método de ensaio;

NBR 11003 Tintas. Determinação da aderência; NBR 11388 Sistemas de pintura para equipamentos e instalações de subestações elétricas. Especificação;

NBR 11790 Ensaio em isolador suporte de porcelana ou vidro, uso interno ou externo, para tensões acima de 1000 V;

NBR 14221 Isolador suporte cilíndrico de vidro ou porcelana. Unidades e colunas. Padronização de dimensões e características;

NEMA SG6 Nema Standard Publication for Power Switching Equipment; ANSI C29.8 American National Standard for Wet Process Porcelain Insulator. Apparatus cap and pin type;

ANSI C29.9 American National Standard for Wet Porcelain Insulators. Apparatus, post type;

ANSI C37.30 American National Standard Definitions and Requirements for High Voltage Air Switches, Insulators and Bus Supports;

ANSI C37.32 American National Standard Schedules of Preferred Ratings, Manufacturing Specification and Application Guide for High Voltage Air Switches, Bus Supports, and Switch Accessories;

ANSI C37.34 American National Standard Test Code for High Voltage Air Switches;

Chave Seccionadora

É um dispositivo que tem a finalidade de interrompe a passagem de energia elétrica, protege (equipamento, subsistema etc) e seccionar um ou um grupo de o circuito elétrico. Principalmente para realização de manutenção e de eventualidade que possa colocar pessoas em situação de risco de vida.

Podemos encontrar bastante esse tipo de chave na rede de distribuição de energia com varias forma e finalidade. Como gerenciamento de circuito, na transferência de carga entre outros. Ela com seus contatos fechados estarão conduzidos corrente nominais, no período de curto-circuito ficará até a abertura do disjuntor.

Classificação das seccionadoras

São classificadas em Alta tensão (AT), Media tensão (MT) e Baixa tensão devida suas características de funcionamento.

Tipos de chave seccionadora

Chave seccionadora sem carga

Suas fases são munidas de um isolador para sustentação do contato fixo e outro para sustentação do braço de acionamento, com o eixo no formato rotativo. As três fases são aberta e fechada simultaneamente.

Chave seccionadora sob carga

Conhecido também como interruptor tripolar de MT (média tensão) é composto de um dispositivo destinado a fechar e abrir circuito sob carga. É projetada para ser instalada em ambiente abrigado.

Sua principal característica é que o arco elétrico é dissipado dentro de uma câmara e os seus contatos são compostos de molas que aceleraram sua abertura e fechamento.

EPI´S e EPC

Para manobrar toda e qualquer chave seccionadora é necessário a utilização de EPI e EPC. Como seguir o procedimento estabelecido por cada empresa.

Nas chaves que não dispões de câmara de extinção de arco elétrico é de extrema necessidade a utilização do Load Buster.

REFERENCIA BIBLIOGRAFICA

http://blog.safetycontrol.ind.br/controle/chaves-seccionadora/

https://www.energisa.com.br/Normas%20Tcnicas/ETU%20104%20Chave%20Seccionadora% 0de%20SE%20-%20Especifica%C3%A7%C3%B5es%20Gerais.pdf

https://www.linkedin.com/pulse/chaves-seccionadoras-o-que-s%C3%A3o-quais-os-tipos- marcelo-bonfim

https://www.normas.com.br/visualizar/abnt-nbr-nm/763/abnt-nbr6935-seccionador-chaves- de-terra-e-aterramento-rapido
