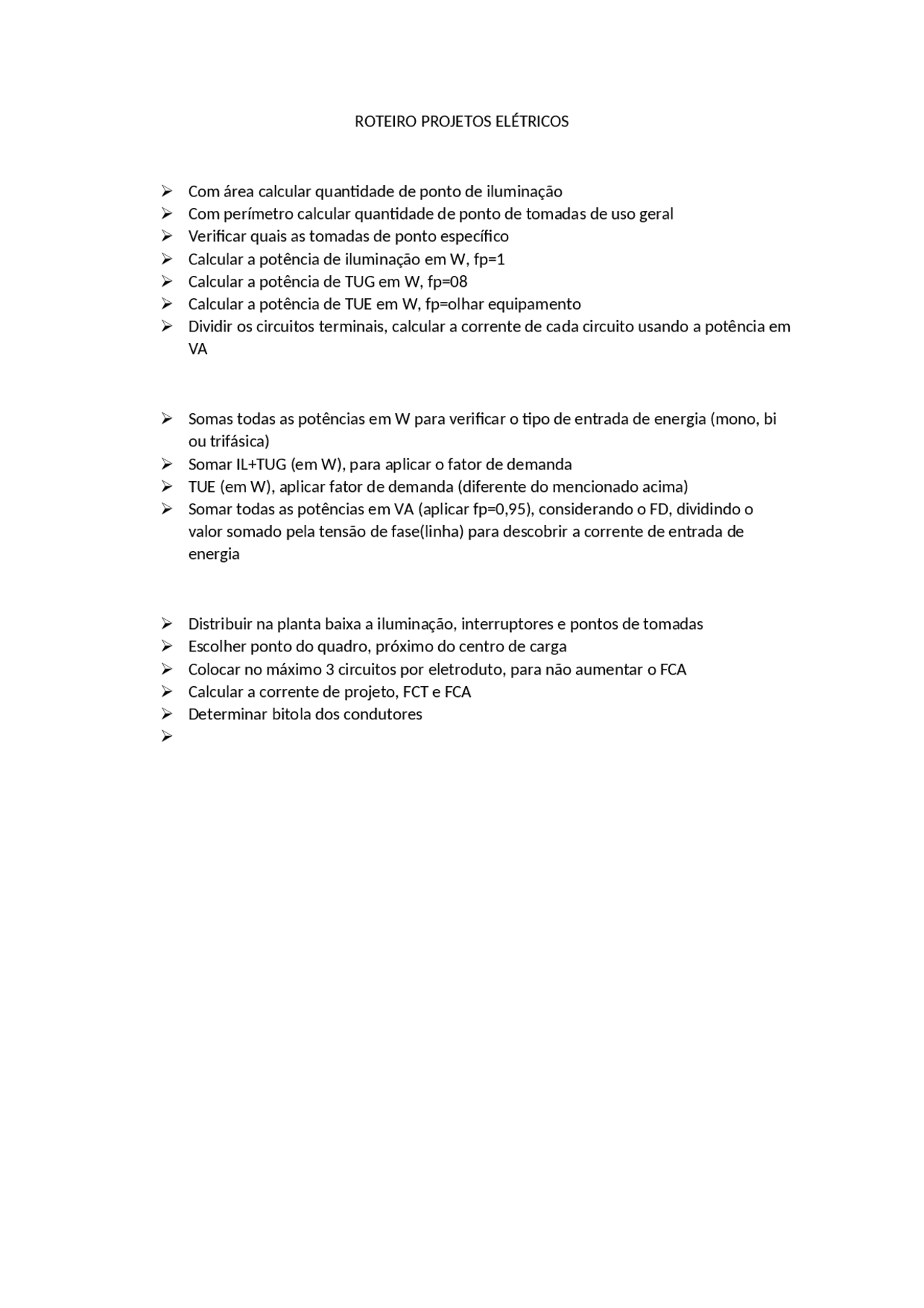

ROTEIRO PROJETOS ELÉTRICOS
Com área calcular quantidade de ponto de iluminação
Com perímetro calcular quantidade de ponto de tomadas de uso geral
Verificar quais as tomadas de ponto específico
Calcular a potência de iluminação em W, fp=1
Calcular a potência de TUG em W, fp=08
Calcular a potência de TUE em W, fp=olhar equipamento
Dividir os circuitos terminais, calcular a corrente de cada circuito usando a potência em
VA
Somas todas as potências em W para verificar o tipo de entrada de energia (mono, bi
ou trifásica)
Somar IL+TUG (em W), para aplicar o fator de demanda
TUE (em W), aplicar fator de demanda (diferente do mencionado acima)
Somar todas as potências em VA (aplicar fp=0,95), considerando o FD, dividindo o
valor somado pela tensão de fase(linha) para descobrir a corrente de entrada de
energia
Distribuir na planta baixa a iluminação, interruptores e pontos de tomadas
Escolher ponto do quadro, próximo do centro de carga
Colocar no máximo 3 circuitos por eletroduto, para não aumentar o FCA
Calcular a corrente de projeto, FCT e FCA
Determinar bitola dos condutores
