UNINILTONLINS

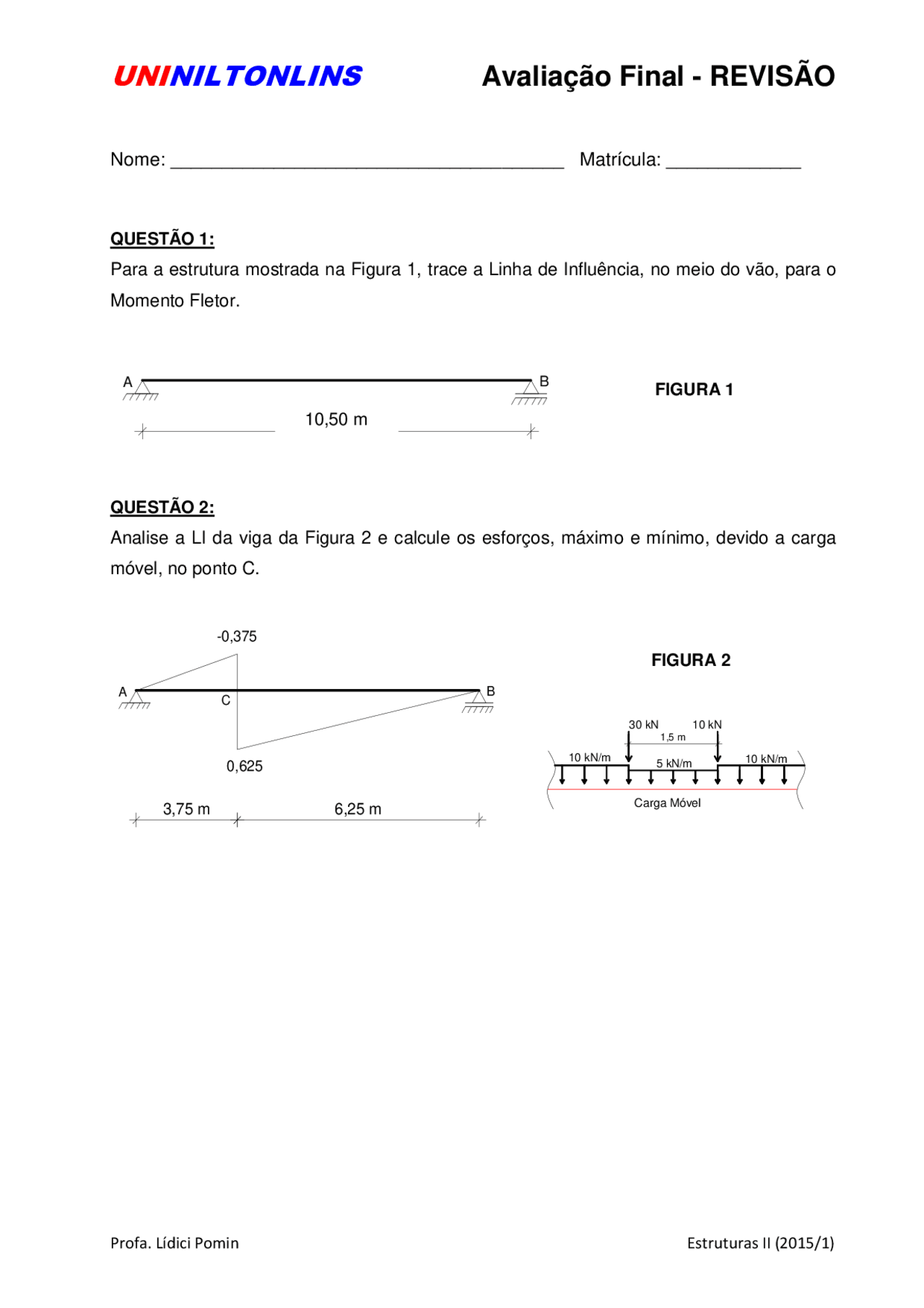

Avaliação Final - REVISÃO
Profa. Lídici Pomin Estruturas II (2015/1)
Nome: ______________________________________ Matrícula: _____________
QUESTÃO 1:
Para a estrutura mostrada na Figura 1, trace a Linha de Influência, no meio do vão, para o
Momento Fletor.
FIGURA 1
QUESTÃO 2:
Analise a LI da viga da Figura 2 e calcule os esforços, máximo e mínimo, devido a carga
móvel, no ponto C.
FIGURA 2
1,5 m 10 kN30 kN
5 kN/m 10 kN/m
10 kN/m
Carga Móvel
AB
10,50 m
AB
-0,375
0,625
C
3,75 m 6,25 m
