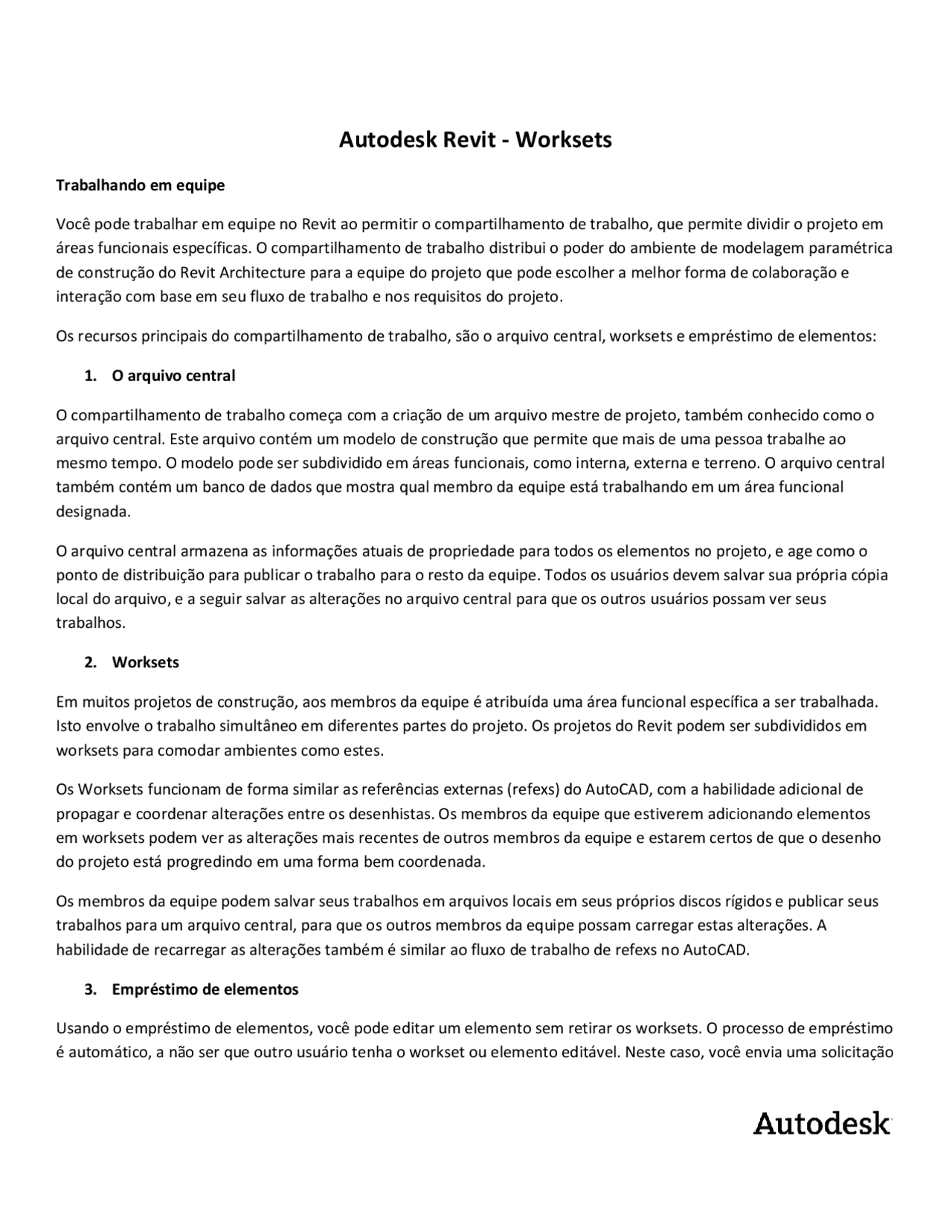

Autodesk Revit - Worksets
Trabalhando em equipe
Você pode trabalhar em equipe no Revit ao permitir o compartilhamento de trabalho, que permite dividir o projeto em áreas funcionais específicas. O compartilhamento de trabalho distribui o poder do ambiente de modelagem paramétrica de construção do Revit Architecture para a equipe do projeto que pode escolher a melhor forma de colaboração e interação com base em seu fluxo de trabalho e nos requisitos do projeto.
Os recursos principais do compartilhamento de trabalho, são o arquivo central, worksets e empréstimo de elementos:
1. O arquivo central
O compartilhamento de trabalho começa com a criação de um arquivo mestre de projeto, também conhecido como o arquivo central. Este arquivo contém um modelo de construção que permite que mais de uma pessoa trabalhe ao mesmo tempo. O modelo pode ser subdividido em áreas funcionais, como interna, externa e terreno. O arquivo central também contém um banco de dados que mostra qual membro da equipe está trabalhando em um área funcional designada.
O arquivo central armazena as informações atuais de propriedade para todos os elementos no projeto, e age como o ponto de distribuição para publicar o trabalho para o resto da equipe. Todos os usuários devem salvar sua própria cópia local do arquivo, e a seguir salvar as alterações no arquivo central para que os outros usuários possam ver seus trabalhos.
2. Worksets
Em muitos projetos de construção, aos membros da equipe é atribuída uma área funcional específica a ser trabalhada. Isto envolve o trabalho simultâneo em diferentes partes do projeto. Os projetos do Revit podem ser subdivididos em worksets para comodar ambientes como estes.
Os Worksets funcionam de forma similar as referências externas (refexs) do AutoCAD, com a habilidade adicional de propagar e coordenar alterações entre os desenhistas. Os membros da equipe que estiverem adicionando elementos em worksets podem ver as alterações mais recentes de outros membros da equipe e estarem certos de que o desenho do projeto está progredindo em uma forma bem coordenada.
Os membros da equipe podem salvar seus trabalhos em arquivos locais em seus próprios discos rígidos e publicar seus trabalhos para um arquivo central, para que os outros membros da equipe possam carregar estas alterações. A habilidade de recarregar as alterações também é similar ao fluxo de trabalho de refexs no AutoCAD.
3. Empréstimo de elementos
Usando o empréstimo de elementos, você pode editar um elemento sem retirar os worksets. O processo de empréstimo é automático, a não ser que outro usuário tenha o workset ou elemento editável. Neste caso, você envia uma solicitação
de empréstimo do elemento, e não pode editá-lo até obter a permissão para tomá-lo emprestado e ter carregado as alterações do outro usuário no mesmo.
Torne um arquivo compartilhado
1. Abra o arquivo: worksets.rvt. 2. Clique no menu File > Worksets para tornar o compartilhamento de projetos ativos. 3. Na caixa de diálogo Worksharing, clique em OK para aceitar os nomes pré-definidos : 4. Na caixa de diálogo Worksets , clique em New. 5. Na caixa de diálogo New Workset : a. Para o novo nome, defina: Layout Interior. b. Selecione Visible by Default in all views, porque esse workset inclui as paredes interiores que devem aparecer em muitas vistas. c. Clique em OK. 6. Na caixa de diálogo Worksets , clique em New para adicionar um novo workset. a. Para Enter new workset name, digite Furniture Layout. b. Desabilite Visible by default in all views porque o mobiliário precisa aparecer em apenas algumas vistas. c. Clique em OK. 7. Na caixa de diálogo Worksets: a. Selecione a linha de Workset 1. b. Clique em Rename. 8. Na caixa de diálogo Rename: a. Para New, digite Fechamento externo. b. Clique em OK. 9. Na caixa de diálogo Worksets , clique em OK para finalizar as mudanças. Por default, todos os worksets que você criou estarão abertos e serão editáveis.
b. Clique em OK.
- Pressione VG para abrir a caixa de diálogo Visibility/ Graphic.
- Na aba Worksets: a. Retire a seleção de Layout Interior. b. Clique em OK.
O nível 1 aparece como na ilustração. Os elementos do workset de layout interior não estão visíveis, o que mostra que eles foram transferidos. Se restar algum elemento interior, selecione-o e mude as propriedades do workset para layout interior.
- Pressione VG para abrir a caixa de diálogo Visibility/Graphic.
- Na aba Model Categories: a. Selecione Casework, Furniture, Lighting Fixtures e Specialty Equipment. b. Clique em OK.
- Na barra de desenho, clique em Modify
- Selecione os elementos interiores, como mostrado.
- Clique em Properties.
- Na caixa de diálogo Element Properties: a. Selecione Mobiliário na lista de Workset. b. Clique em OK.
- Pressione VG para abrir a caixa de diálogo Visibility/Graphic.
- Na aba Worksets: a. Selecione Interior Layout para torná-lo ativo. b. Clique em OK.
O nível 1 aparece como mostrado.
Crie um arquivo central
Após dividir o projeto em worksets, você criará o arquivo central do seu projeto para permitir que outros usuários possam acessar o arquivo.
- Clique no menu File> Save As para salvar o projeto como um arquivo central.
- Na caixa de diálogo Save As: a. Para name, digite worksets1_central.rvt. b. Clique em Save para criar um arquivo central.
- Clique em File> Worksets.
- Na caixa de diálogo Worksets: a. Em cada linha de workset, mude a coluna de Editable de Yes para No, como mostrado. b. Clique em OK.
- Feche o arquivo.
a. Para username, digite User 1. b. Clique em OK.
- Clique no menu File> Save as. a. Para name, digite worksets2_local_user1. b. Clique Save.
Libere e Edite Worksets
Depois de você criar um arquivo local, você irá liberar os worksets e editá-los.
- Clique no menu File> Worksets.
- Na caixa de diálogo Worksets: a. Selecione a linha correspondente ao Layout Interior. b. Clique em Editable. O status para o layout interior muda para yes. O usuário 1 aparece como proprietário do workset.
c. Clique em OK.
- Clique no menu Window> Toobar> Worksets. Ou com o botão direito na barra de ferramentas, clique para adicionar a barra de ferramentas de worksets.
- Na barra de ferramentas de worksets, selecione Layout Interior da lista de worksets ativos.
- No navegador de projetos, verifique que View (All): Floor Plans: Level 1 está ativa.
- Na barra de desenhos, na aba Basics, clique em Wall.
- Selecione Basic Wall: Interior – 123mm Partition (1-hr) no seletor de tipos.
- Na área de trabalho, posicione uma parede para fechar a sala.
- Na barra de desenho, na aba Basics , clique em Door.
- Selecione M_Sgl Flush:813mm x 2032mm no seletor de tipos.
- Posicione a porta na parede que você adicionou no passo 8.
- Na barra de desenho, na aba Basic, clique em Modify.
- Posicione o cursor sobre a nova parede que você adicionou, para verificar que ela faz parte do workset Layout Interior. Essa informação aparecerá na barra de status.
- Na barra de propriedades, certifique-se que Editable Only não esteja selecionado.
- Selecione a parede exterior superior como mostrado. Note que um ícone azul aparece indicando que os elementos desse workset não são editáveis.
- Na barra de propriedades, clique em Properties.
- Na caixa de diálogo Element Properties, abaixo de Instance Parameters , Identify Data , note que o valor do workset está como Exterior Shell e o valor para Editable By está em branco.
Simule um segundo usuário
Você criará um usuário e irá simular como dois usuários irão trabalhar em arquivos locais.
- Minimize a tela do Autodesk Revit. Abra uma segunda sessão do programa.
- Clique em Settings> Options.
- Na caixa de diálogo Options , na aba General : a. Para username, digite User 2. b. Clique em OK.
Após acabar esse exercício e fechar o arquivo, não se esqueça de voltar ao nome original.
- Clique no menu File> Open.
- Na caixa de diálogo Open: a. Navegue até a pasta onde você salvou o arquivo central. b. Clique em Open.
- Clique no menu File> Save as.
- Na caixa de diálogo, clique em Options. a. Certifique-se que Make This The Central Location After Save não esteja selecionado. b. Clique em OK.
- Na caixa de diálogo Save as: a. Para name, defina worksets2_local_user2. b. Clique em save para criar um arquivo local para o usuário 2.
- Clique no menu File> Worksets.
- Na caixa de diálogo Worksets: a. Selecione a linha correspondente ao Exterior Shell. b. Clique em Editable. O status para Exterior Shells muda para Yes e o User 2 é agora o novo proprietário para o workset. c. Clique em OK.
- Minimize a sessão do Revit para o usuário 2 e maximize a do usuário 1.
- Clique no menu File> Worksets.
- Na caixa de diálogo Worksets. a. Note que o usuário 2 é o proprietário do Exterior Shell e não pode ser editado pelo usuário 1. b. Selecione a linha correspondente a Exterior Shell. c. Clique em Editable.
Nota: Uma mensagem de perigo aparecerá avisando que o workset não é editável porque está sendo editado por outro usuário. Feche a mensagem.
- Na caixa de diálogo Worksets: a. Selecione a linha correspondente para Interior Layout. b. Clique em Editable. O status para esse workset mudará para Yes.
c. Note que User 1 é proprietário do workset. d. Clique em OK.
- Na área de trabalho, arraste a parede interna inferior esquerda para a esquerda até alcançar a janela, como mostrado.
Um aviso indica que há um conflito com a união da parede. Feche o aviso.
- Clique no menu File> Save To Central.
- Na caixa de diálogo: a. Selecione Save The Local File After “Save To Central” Completes Successfully. b. Clique em OK.
- Maximize a sessão de Revit do usuário 2. Note que as mudanças que você fez não estão atualizadas para o usuário 2. As mudanças aparecerão assim que o usuário 2 atualizar seu arquivo.
- Na área de trabalho, arraste a parede inferior para cima.
- Clique no menu File> Save to Central.
- Na caixa de diálogo: a. Selecione Save the Local File After “Save to Central” Completes Successfully. b. Clique em OK para publicar as mudanças e carregar as mudanças que outros usuários fizeram no arquivo. As mudanças que você fez como usuário 1, agora aparecem na sessão do usuário 2.
