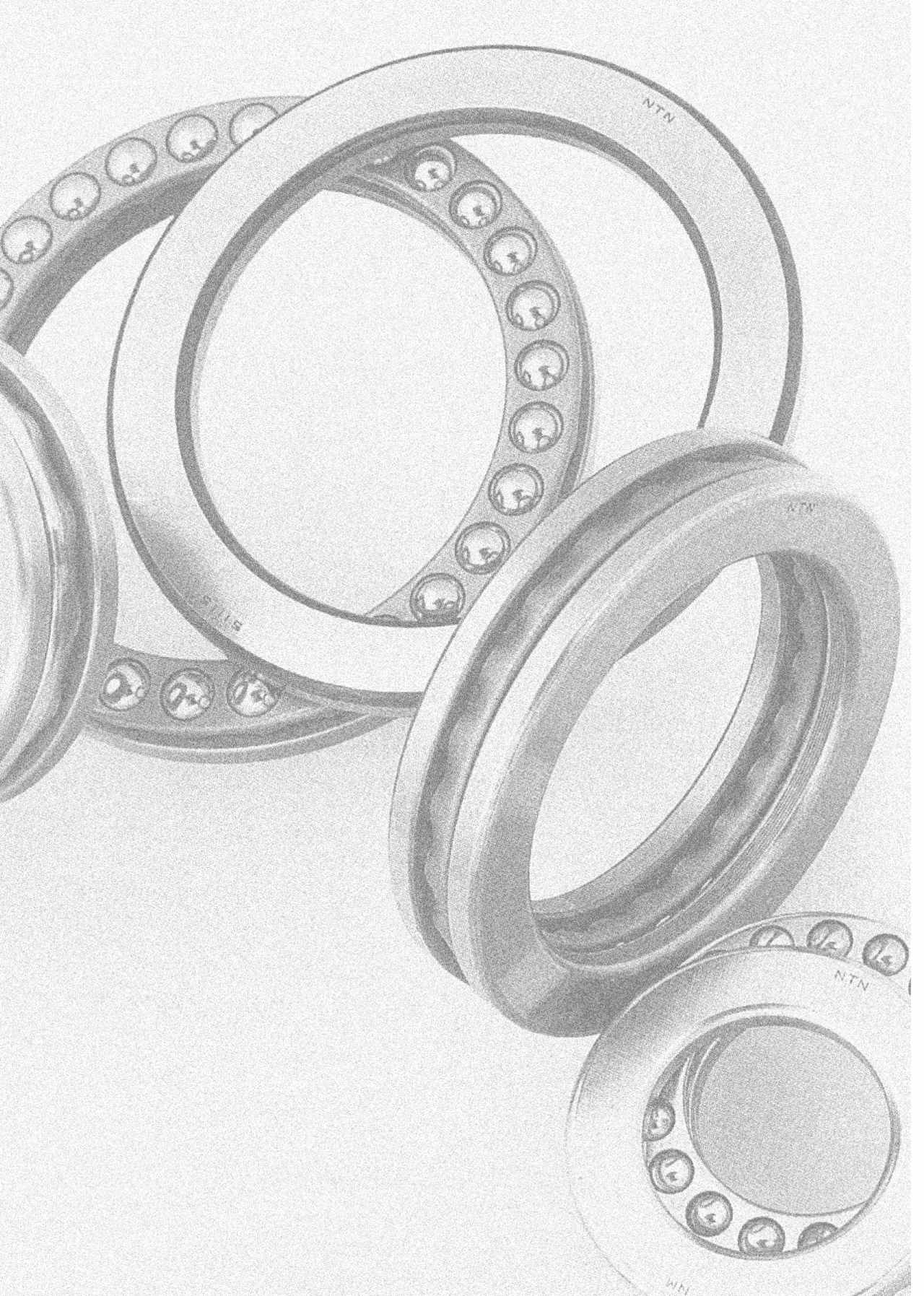

Estes rolamentos têm como função primária suportar

cargas axiais com ângulos de contato entre 30˚ e 90˚. A

variedade de rolamentos, incluindo todos os tipos de corpos

rolantes desde esferas e rolos, é tão ampla quanto dos

rolamentos radiais.

Em rolamentos axiais é necessário existir uma pré-carga

axial para evitar o deslizamento entre os corpos rolantes e

as pistas do rolamento. Para informações mais detalhadas a

este respeito, favor verificar no capítulo de pré-carga da

página A-62.

1. Rolamentos Axiais de Esferas de Escora Simples

Conforme ilustrado no diagrama 1 , as esferas de aço dos

rolamentos axiais de escora simples estão dispostas entre

um par de discos (disco de rolamento do lado do eixo e

disco de rolamento do lado do alojamento), e o ângulo

normal de contato é de 90˚. As cargas axiais podem ser

suportadas apenas em uma direção, e as cargas radiais não

podem ser suportadas, por este motivo este rolamento não é

adequado para aplicações com altas rotações.

Séries de rolamentos 511 512 513 514

Gaiola de resina moldada

Gaiola prensada

Gaiola torneada

Nota: Em função das propriedades do material, as gaiolas de resina moldada não podem ser utilizadas em aplicações com temperaturas que excedam 120˚C

Tabela 1 Tipos de gaiolas padronizadas para rolamentos axiais de esferas de escora simples

Diagrama 1. Rolamento axial de esferas de escora simples (com gaiola prensada)

A tabela 1 lista os tipos de gaiolas padronizadas para

rolamentos axiais de esferas de escora simples.

2. Rolamentos Axiais de Esferas de Contato Angular

Rolamentos axiais de esferas de contato angular são

rolamentos de alta precisão, amplamente utilizados para

suportar cargas axiais em eixos principais de máquinas

ferramenta. Estes rolamentos existem numa grande

variedade, incluindo os rolamentos axiais de esferas de

contato angular de escora dupla bidirecional (séries 5629 e

5620), e rolamentos axiais de esferas de contato angular

pareado para altas rotações e altas cargas axiais (série

HTA).

Estes rolamentos tem o mesmo dimensional de diâmetro

de furo e de diâmetro externo como os rolamentos de rolos

cilíndricos de dupla carreira (séries NN30, NN49 e NNU49)

e podem ser montados conjuntamente. A tabela 2 mostra

a construção e características destes vários rolamentos.

Rolamentos axiais de esferas de escora simples

Rolamentos axiais de esferas de contato angular de escora dupla bidirecional

Rolamentos axiais de esferas de contato angular pareado para altas rotações

Rolamentos axiais autocompensadores de rolos

Tabela 4 Precisão para os rolamentos axiais de esferas de contato angular pareados para altas rotações

Diâmetro nominal do furo d mm

Desvio do diâmetro interno médio do furo dentro de um plano ∆ d mp

Variação do diâmetro interno do furo Vd p

Variação axial S ia

Unidades em m

Desvio da largura ∆ B s

Variação da Largura V B s

1 A variação permissível do desvio do furo ∆ d s é idêntica à variação permissível do desvio do diâmetro interno médio em um único plano.

Classe 5 Classe 4 1 Superior Inferior Superior

Classe 5Classe 4

Série de diâmetro 9

Max

Classe 5Classe 4

Série de diâmetro 0

Max

Classe 5Classe 4 Max

Classe 5Classe 4 Max

Classe 5Classe 4 Max

Classe 5Classe 4 Max

Classe 5Classe 4 Inferior Superior Inferior

Variação do diâmetro médio do furo dentro de um plano Vd mp

Variação da face em relação furo S d

acima deinclusive

Tabela 4.1 Anel interno

Unidades em m

Nota: 1. Estes são padrões NTN.

2. Os rolamentos que utilizam esta precisão devem ter um sufixo "L". (Exemplo: HTA020DB/GNP4L)

Diâmetro nominal do furo D mm

Desvio do diâmetro médio externo ∆ D mp dentro de um plano e desvio no diâmetro ∆ D s

Variação axial

Variação da largura

Classe 5 Classe 4 Classe 5 Classe 4 Superior inferior Max

Classe 5 Classe 4 Max

S ea VC s

acima deinclusive

Tabela 4.2 Anel externo

Número do diâmetro do furo

Pré-carga normal GN

Pré-carga média GM

5620 HTA9DB HTA0DB

Pré-carga normal GN

Pré-carga média GM

Pré-carga normal GN

Pré-carga média GM

Pré-carga normal GN

Pré-carga média GM

HTA0ADB

Pré-carga normal GN

Pré-carga média GM

05

06

07

08

09

10

11

12

13

14

15

16

17

18

19

20

21

22

24

26

28

30

32

34

36

38

40

44

48

52

56

60

64

Unidades N kgf Tabela 5 Padrão de pré-carga
