TABLAS DE CONVERSIONES Y FÓR-
MULAS
Rosca NPT e UNF / SAE
Maiores informações, consulte nosso depto de vendas técnicas.
Av. Vila Ema 1351 Vila Graciosa São Paulo SP Brasil 03156-001 • Fone: ++55 (11) 6100-7400 • Fax: ++55 (11) 6100-7409 • E-mail: [email protected] • http://www.verion.com.bra
TABELAS DE CONVERSÃO E FÓRMULAS
05
R
NPT FIOS POR ABCD
POLEGADA
1/8 27 10 9 10,4 9
1/4 18 14,2 12,5 13,9 11,7
3/8 18 14,2 13,5 17,3 15,2
1/2 14 19 16,5 21,6 18,8
3/4 14 19 17,5 27 24
1 11 1/2 24 20,5 33,7 30
1.1/4 11 1/2 25 21,0 42,5 38,8
1.1/2 11 1/2 25,5 21,0 48,7 45
2 11 1/2 26 22 60,7 57
2.1/2 8 38,5 30 73,5 68
38 40 32 89,4 84
Rosca NPT
Cônica
Rosca UNF/SAE
Paralela SAE UNF FIOS POR ABC D E G I M X
paralela POLEGADA
- 5/16 24 7,5 10 7,8 6,9
-3/8 24 7,5 10 9,4 8,5
47/16 20 9,2 11,5 11 9,8 21,0 12,4 2,6 1,6 2,6
5 1/2 20 9,2 11,5 12,6 11,5 22,9 14,0 2,6 1,6 2,7
6 9/16 18 10 12,7 14,1 11,9 24,9 15,6 2,7 1,6 2,7
83/4 16 11,1 14,2 18,9 17,5 29,9 20,6 2,7 2,3 2,7
10 7/8 14 12,7 16,5 22,1 20,5 34,0 24,0 2,7 2,3 2,7
12 1 1/16 12 15 19 26,8 24,9 40,9 29,2 3,5 2,3 19
14 1 3/16 12 15 19 30 28 45,0 32,4 3,5 2,3 19
16 1 5/16 12 15 19 33,1 31,2 48,9 35,5 3,5 3,2 19
20 1 5/8 12 15 19 41,1 39,2 58,0 43,5 3,5 3,2 19
24 1 7/8 12 15 19 47,5 45,6 64,9 49,9 3,5 3,2 19
BSP BSPT BSP FIOS p/ AA1 BDD1 D2 D3 D4 E F
paralela cônica com O-Ring POL
1/8 BSP 1/8 BSPT 1/8 BSP 28 8 10 10 9,6 10,1 14 18 8,8 17
1/4 BSP 1/4 BSPT 1/4 BSP 19 12 14,2 13 13 13,7 18 22 11,8 22
3/8 BSP 3/8 BSPT 3/8 BSP 19 12 14,2 15 16,5 17,2 22 24,2 15,3 24
1/2 BSP 1/2 BSPT 1/2 BSP 14 14 19 16 20,8 21,6 26 30 19 31 0,5
3/4 BSP 3/4 BSPT 3/4 BSP 14 16 19 17 26,3 27 32 40 24,5 35 min
1 BSP 1 BSPT 1 BSP 11 18 24 20 33 34,1 39 46 30,7 43
1.1/4 BSP 1.1/4 BSPT 1.1/4 BSP 11 20 25 22 41,8 42,7 49 54 39,6 53
1.1/2 BSP 1.1/2 BSPT 1.1/2 BSP 11 22 25,5 22 47,7 48,6 55 60 45,4 60
2 BSP 2 BSPT - 11 24 26 24 59,5 60,0 68 - 57,2 - -
2.1/2 BSP 2.1/2 BSPT - 11 26 38,5 26 75 75,5 87 - 72,7 - -
3BSP 3 BSPT - 11 28 40 28 87,7 89 103 - 85,5 - -
TABLAS DE CONVERSIÓN Y FÓRMULAS

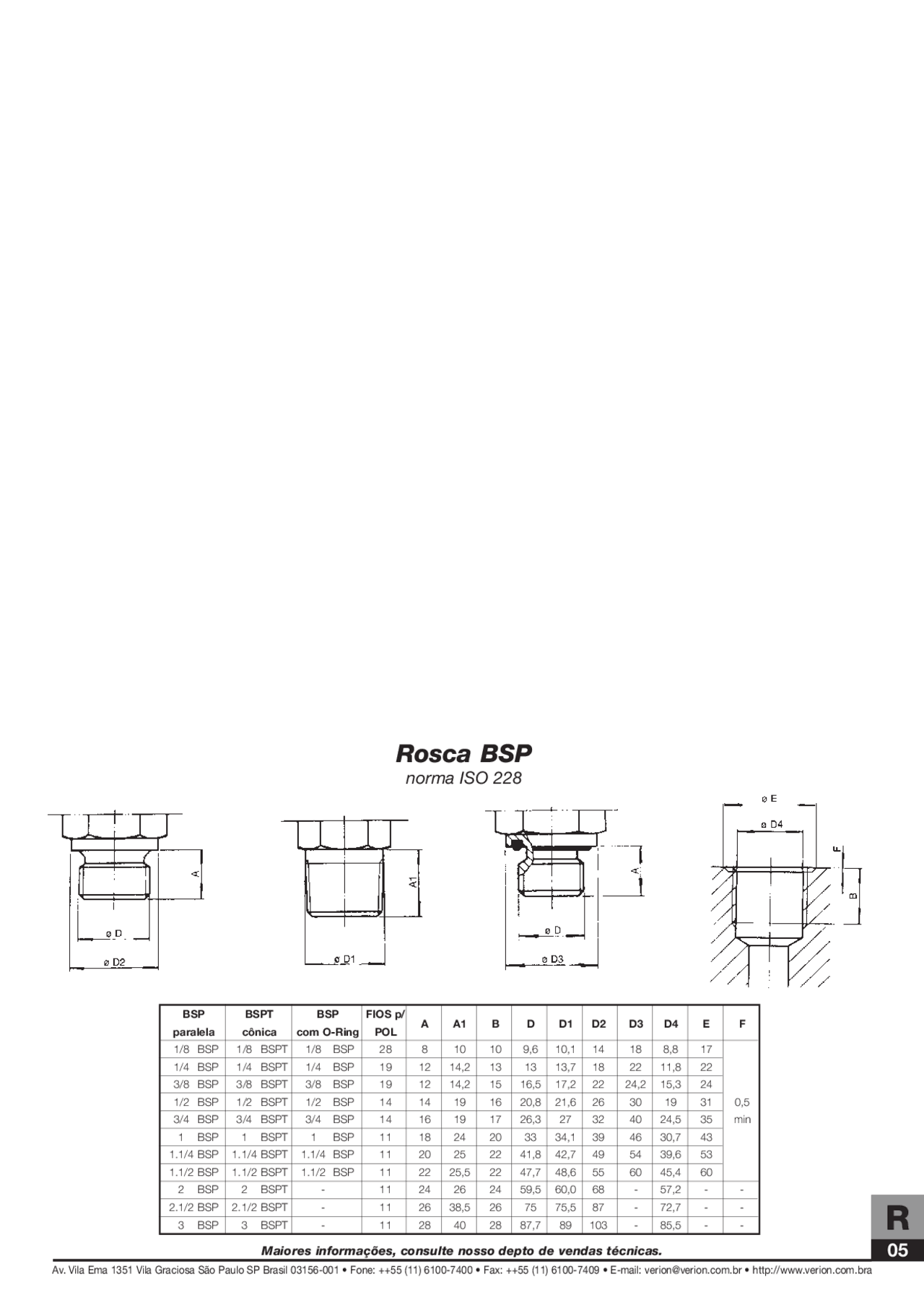

Rosca BSP
norma ISO 228
