ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO^1
CEP: 40260- 215 Fone: 71 3272- 3504 SAÍDA DIGITAL

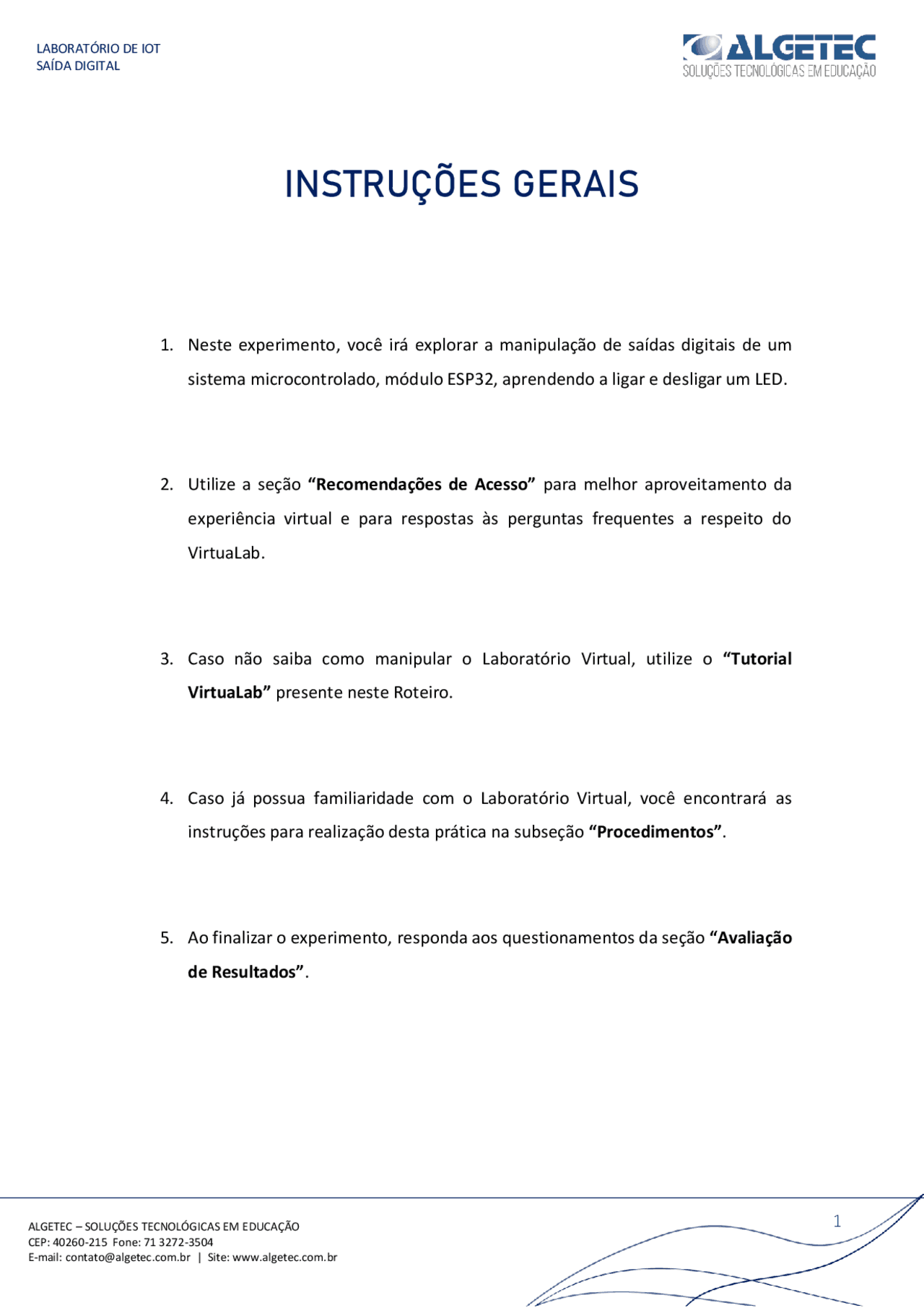

INSTRUÇÕES GERAIS
- Neste experimento, você irá explorar a manipulação de saídas digitais de um sistema microcontrolado, módulo ESP32, aprendendo a ligar e desligar um LED.
- Utilize a seção “Recomendações de Acesso” para melhor aproveitamento da experiência virtual e para respostas às perguntas frequentes a respeito do VirtuaLab.
- Caso não saiba como manipular o Laboratório Virtual, utilize o “Tutorial VirtuaLab” presente neste Roteiro.
- Caso já possua familiaridade com o Laboratório Virtual, você encontrará as instruções para realização desta prática na subseção “Procedimentos”.
- Ao finalizar o experimento, responda aos questionamentos da seção “Avaliação de Resultados”.
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO^2
CEP: 40260- 215 Fone: 71 3272- 3504 SAÍDA DIGITAL
RECOMENDAÇÕES DE ACESSO
PARA ACESSAR O VIRTUALAB
1. Caso utilize o Windows 10 , dê preferência ao navegador Google Chrome; 2. Caso utilize o Windows 7, dê preferência ao navegador Mozilla Firefox; 3. Feche outros programas que podem sobrecarregar o seu computador; 4. Verifique se o seu navegador está atualizado; 5. Realize teste de velocidade da internet. Na página a seguir, apresentamos as duas principais dúvidas na utilização dos Laboratórios Virtuais. Caso elas não se apliquem ao seu problema, consulte a nossa seção de “Perguntas Frequentes” , disponível em: https://algetec.movidesk.com/kb/pt-br/ Neste mesmo link, você poderá usar o chat ou abrir um chamado para o contato com nossa central de suporte. Se preferir, utilize os QR CODEs para um contato direto por Whatsapp (8h às 18h) ou para direcionamento para a central de suporte. Conte conosco!
ATENÇÃO:
O LABORATÓRIO VIRTUAL DEVE SER ACESSADO POR COMPUTADOR. ELE NÃO DEVE SER
ACESSADO POR CELULAR OU TABLET.
O REQUISITO MÍNIMO PARA O SEU COMPUTADOR É UMA MEMÓRIA RAM DE 4 GB.
SEU PRIMEIRO ACESSO SERÁ UM POUCO MAIS LENTO, POIS ALGUNS PLUGINS SÃO
BUSCADOS NO SEU NAVEGADOR. A PARTIR DO SEGUNDO ACESSO, A VELOCIDADE DE
ABERTURA DOS EXPERIMENTOS SERÁ MAIS RÁPIDA.
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO^4
CEP: 40260- 215 Fone: 71 3272- 3504 SAÍDA DIGITAL 2) O laboratório apresentou tela preta, como proceder? a) No Google Chrome, clique em “Configurações” - > “Avançado” - > “Sistema” - > “Utilizar aceleração de hardware sempre que estiver disponível”. Habilite a opção e reinicie o navegador. Caso persista, desative a opção e tente novamente. b) Verifique as configurações do driver de vídeo ou equivalente. Na área de trabalho, clique com o botão direito do mouse. Escolha “Configurações gráficas” e procure pela configuração de performance. Escolha a opção de máximo desempenho. Obs.: Os atalhos e procedimentos podem variar de acordo com o driver de vídeo instalado na máquina. c) Verifique se o navegador está atualizado.
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO^5
CEP: 40260- 215 Fone: 71 3272- 3504 SAÍDA DIGITAL
DESCRIÇÃO DO LABORATÓRIO
MATERIAIS NECESSÁRIOS
- Protoboard;
- Módulo ESP32;
- Resistores com 330 Ω;
- Jumpers;
- LED vermelho;
- Computador;
- Cabo USB.
PROCEDIMENTOS
1. PREPARANDO O CIRCUITO
Posicione o LED e o resistor na protoboard. Conecte o LED à uma das portas, o cabo USB e Ground.
- EDITANDO O CÓDIGO No computador, edite o código, definindo a porta de saída do módulo ESP conectada ao LED, e os delays do LED. Carregue o programa e observe o circuito.
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO^7
CEP: 40260- 215 Fone: 71 3272- 3504 SAÍDA DIGITAL
AVALIAÇÃO DOS RESULTADOS
- Descreva o comportamento do circuito após o programa ter sido carregado ao módulo ESP32.
- O que acontece caso seja definida uma porta diferente no programa da porta utilizada no circuito para conectar o módulo ao LED?
- Como o valor de delay interfere na dinâmica do circuito? O que acontece caso se defina um valor muito alto para o primeiro delay e muito baixo para o segundo delay?
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO^8
CEP: 40260- 215 Fone: 71 3272- 3504 SAÍDA DIGITAL
TUTORIAL VIRTUALAB
1. PREPARANDO O CIRCUITO
Posicione o resistor e o LED vermelho na protoboard. Para isso, acesse a câmera “Maleta”.
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO^10
CEP: 40260- 215 Fone: 71 3272- 3504 SAÍDA DIGITAL Repita o mesmo procedimento para posicionar o LED vermelho.
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO^11
CEP: 40260- 215 Fone: 71 3272- 3504 SAÍDA DIGITAL Conecte o LED à uma das portas do microcontrolador. Para isso, clique com o botão direito do mouse sobre o microcontrolador e selecione a opção “Conectar porta 19 ao LED”. Da mesma forma, conecte o cabo USB e Ground.
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO^13
CEP: 40260- 215 Fone: 71 3272- 3504 SAÍDA DIGITAL Defina o tempo, em milissegundos, que deve ser aguardado após o envio do nível alto e baixo para a porta de saída do LED. Carregue o programa, clicando no botão “Carregar”.
ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO^14
CEP: 40260- 215 Fone: 71 3272- 3504 SAÍDA DIGITAL Observe o funcionamento do circuito, acessando a câmera “Circuito”.
3. AVALIANDO OS RESULTADOS
Siga para a seção “Avaliação dos Resultados”, neste roteiro, e responda de acordo com o que foi observado na prática.
