Leitura complementar:
Capítulo 2, Capítulo 5 até a seção 5.2.3 do livro Comandos Elétricos - Componentes discretos, Elementos de
Manobra e Aplicações, Rubens Alves. Disponível no SOL através da Minha Biblioteca.

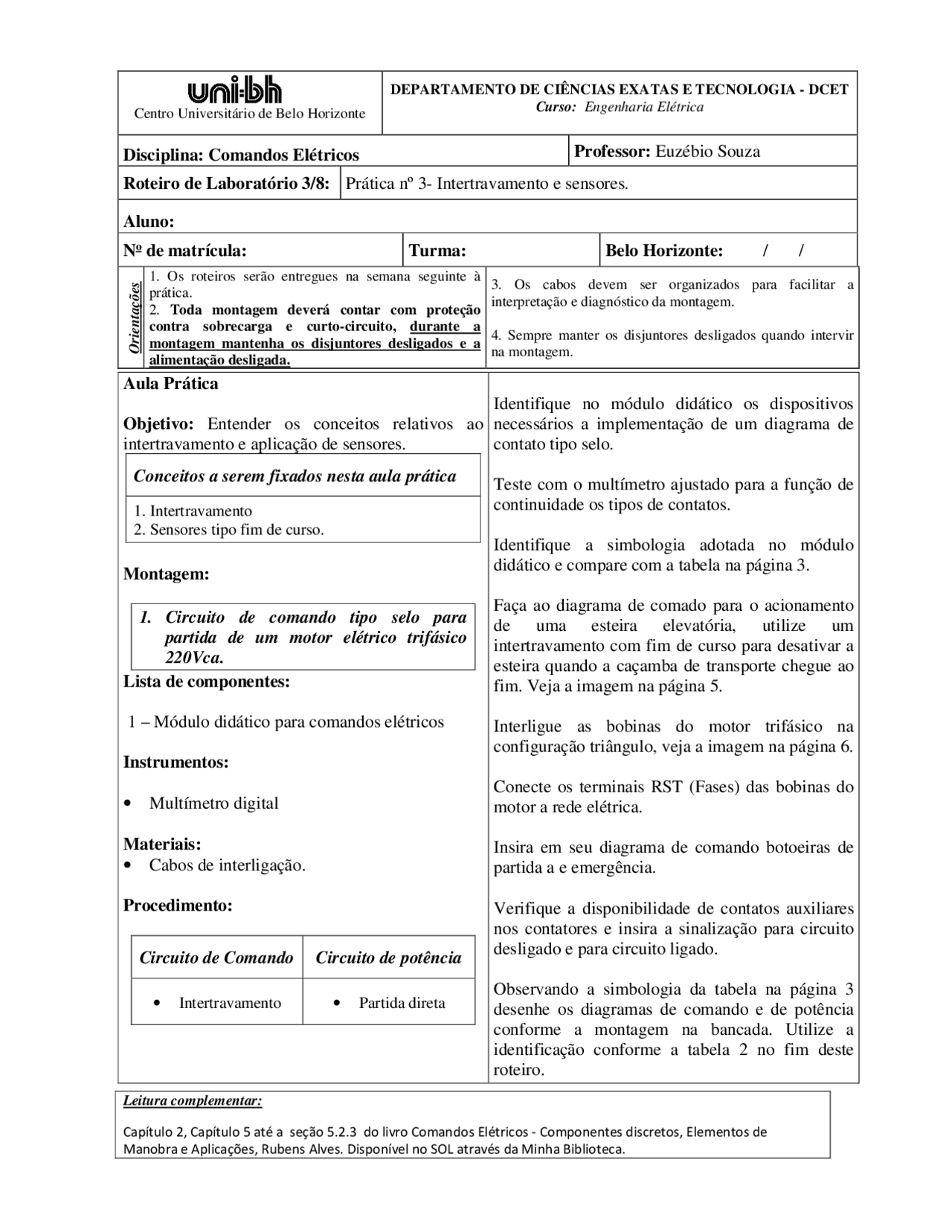

Centro Universitário de Belo Horizonte
DEPARTAMENTO DE CIÊNCIAS EXATAS E TECNOLOGIA - DCET
Curso: Engenharia Elétrica
Disciplina: Comandos Elétricos Professor: Euzébio Souza
Roteiro de Laboratório 3/8: Prática nº 3- Intertravamento e sensores.
Aluno:
No de matrícula: Turma: Belo Horizonte: / /
Orientações
1. Os roteiros serão entregues na semana seguinte à
prática.
2. Toda montagem deverá contar com proteção
contra sobrecarga e curto-circuito, durante a
montagem mantenha os disjuntores desligados e a
alimentação desligada.
3. Os cabos devem ser organizados para facilitar a
interpretação e diagnóstico da montagem.
4. Sempre manter os disjuntores desligados quando intervir
na montagem.
Aula Prática
Objetivo: Entender os conceitos relativos ao
intertravamento e aplicação de sensores.
Conceitos a serem fixados nesta aula prática
1. Intertravamento
2. Sensores tipo fim de curso.
Montagem:
1. Circuito de comando tipo selo para
partida de um motor elétrico trifásico
220Vca.
Lista de componentes:
1 – Módulo didático para comandos elétricos
Instrumentos:
• Multímetro digital
Materiais:
• Cabos de interligação.
Procedimento:
Circuito de Comando
Circuito de potência
• Intertravamento • Partida direta
Identifique no módulo didático os dispositivos
necessários a implementação de um diagrama de
contato tipo selo.
Teste com o multímetro ajustado para a função de
continuidade os tipos de contatos.
Identifique a simbologia adotada no módulo
didático e compare com a tabela na página 3.
Faça ao diagrama de comado para o acionamento
de uma esteira elevatória, utilize um
intertravamento com fim de curso para desativar a
esteira quando a caçamba de transporte chegue ao
fim. Veja a imagem na página 5.
Interligue as bobinas do motor trifásico na
configuração triângulo, veja a imagem na página 6.
Conecte os terminais RST (Fases) das bobinas do
motor a rede elétrica.
Insira em seu diagrama de comando botoeiras de
partida a e emergência.
Verifique a disponibilidade de contatos auxiliares
nos contatores e insira a sinalização para circuito
desligado e para circuito ligado.
Observando a simbologia da tabela na página 3
desenhe os diagramas de comando e de potência
conforme a montagem na bancada. Utilize a
identificação conforme a tabela 2 no fim deste
roteiro.
