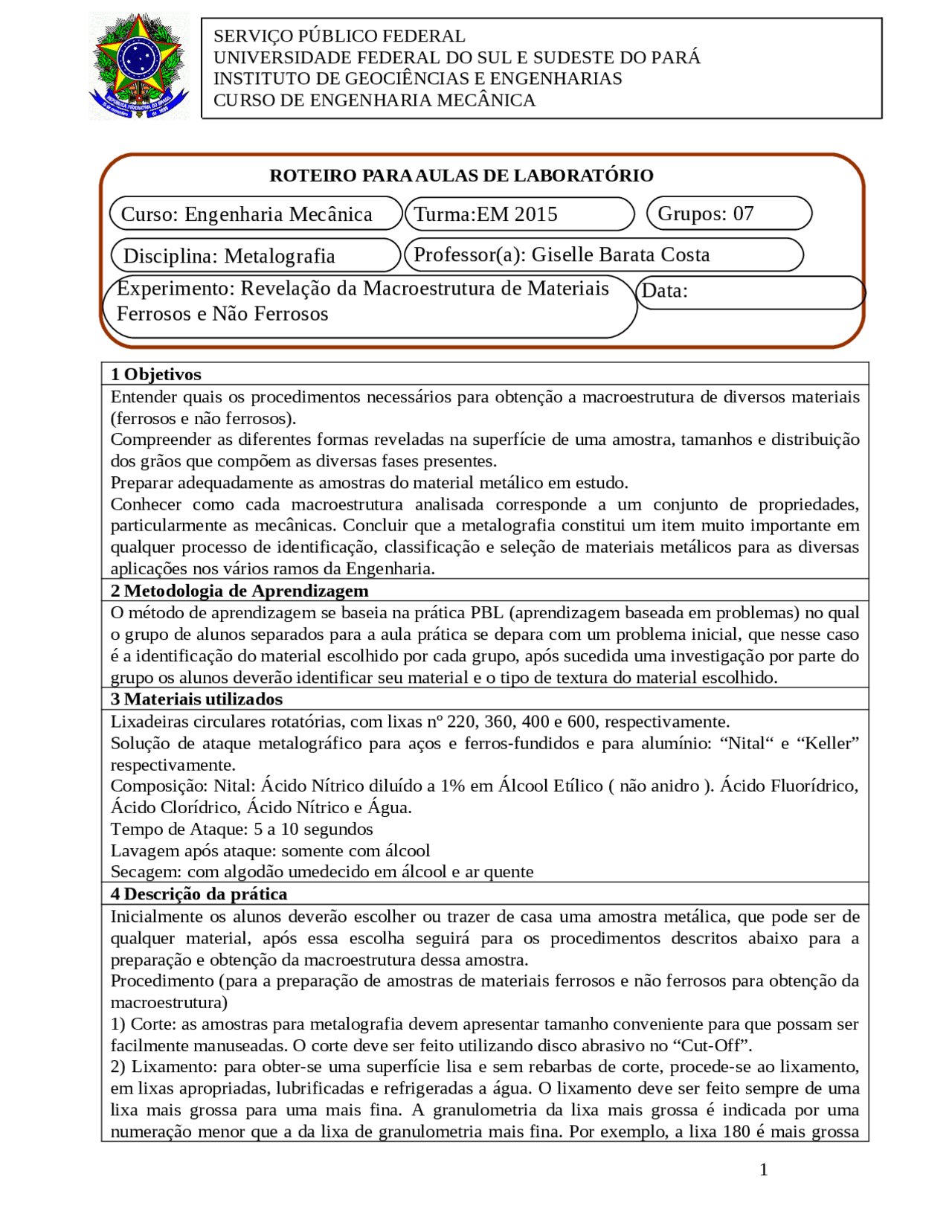

SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO SUL E SUDESTE DO PARÁ
INSTITUTO DE GEOCIÊNCIAS E ENGENHARIAS
CURSO DE ENGENHARIA MECÂNICA
1 Objetivos
Entender quais os procedimentos necessários para obtenção a macroestrutura de diversos materiais
(ferrosos e não ferrosos).
Compreender as diferentes formas reveladas na superfície de uma amostra, tamanhos e distribuição
dos grãos que compõem as diversas fases presentes.
Preparar adequadamente as amostras do material metálico em estudo.
Conhecer como cada macroestrutura analisada corresponde a um conjunto de propriedades,
particularmente as mecânicas. Concluir que a metalografia constitui um item muito importante em
qualquer processo de identificação, classificação e seleção de materiais metálicos para as diversas
aplicações nos vários ramos da Engenharia.
2 Metodologia de Aprendizagem
O método de aprendizagem se baseia na prática PBL (aprendizagem baseada em problemas) no qual
o grupo de alunos separados para a aula prática se depara com um problema inicial, que nesse caso
é a identificação do material escolhido por cada grupo, após sucedida uma investigação por parte do
grupo os alunos deverão identificar seu material e o tipo de textura do material escolhido.
3 Materiais utilizados
Lixadeiras circulares rotatórias, com lixas nº 220, 360, 400 e 600, respectivamente.
Solução de ataque metalográfico para aços e ferros-fundidos e para alumínio: “Nital“ e “Keller”
respectivamente.
Composição: Nital: Ácido Nítrico diluído a 1% em Álcool Etílico ( não anidro ). Ácido Fluorídrico,
Ácido Clorídrico, Ácido Nítrico e Água.
Tempo de Ataque: 5 a 10 segundos
Lavagem após ataque: somente com álcool
Secagem: com algodão umedecido em álcool e ar quente
4 Descrição da prática
Inicialmente os alunos deverão escolher ou trazer de casa uma amostra metálica, que pode ser de
qualquer material, após essa escolha seguirá para os procedimentos descritos abaixo para a
preparação e obtenção da macroestrutura dessa amostra.
Procedimento (para a preparação de amostras de materiais ferrosos e não ferrosos para obtenção da
macroestrutura)
1) Corte: as amostras para metalografia devem apresentar tamanho conveniente para que possam ser
facilmente manuseadas. O corte deve ser feito utilizando disco abrasivo no “Cut-Off”.
2) Lixamento: para obter-se uma superfície lisa e sem rebarbas de corte, procede-se ao lixamento,
em lixas apropriadas, lubrificadas e refrigeradas a água. O lixamento deve ser feito sempre de uma
lixa mais grossa para uma mais fina. A granulometria da lixa mais grossa é indicada por uma
numeração menor que a da lixa de granulometria mais fina. Por exemplo, a lixa 180 é mais grossa
ROTEIRO PARA AULAS DE LABORATÓRIO
Curso: Engenharia Mecânica Turma:EM 2015
Disciplina: Metalografia Professor(a): Giselle Barata Costa
Experimento: Revelação da Macroestrutura de Materiais
Ferrosos e Não Ferrosos
Grupos: 07
Data:
1
