Como salvar arquivos de CAD em PDF

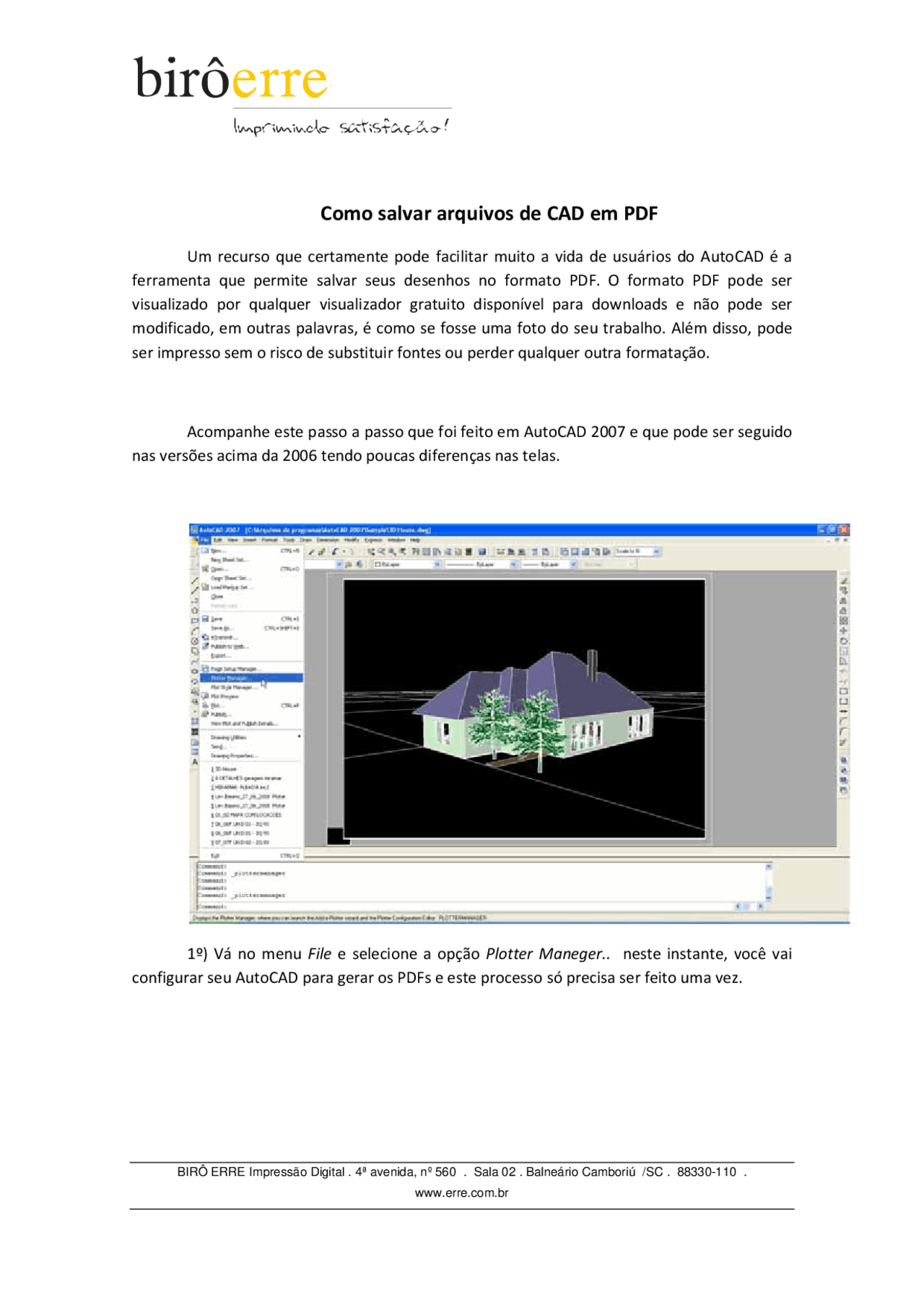

Um recurso que certamente pode facilitar muito a vida de usuários do AutoCAD é a ferramenta que permite salvar seus desenhos no formato PDF. O formato PDF pode ser visualizado por qualquer visualizador gratuito disponível para downloads e não pode ser modificado, em outras palavras, é como se fosse uma foto do seu trabalho. Além disso, pode ser impresso sem o risco de substituir fontes ou perder qualquer outra formatação. Acompanhe este passo a passo que foi feito em AutoCAD 2007 e que pode ser seguido nas versões acima da 2006 tendo poucas diferenças nas telas. 1º) Vá no menu File e selecione a opção Plotter Maneger.. neste instante, você vai configurar seu AutoCAD para gerar os PDFs e este processo só precisa ser feito uma vez.
BIRÔ ERRE Impressão Digital. 4ª avenida, nº 560. Sala 02. Balneário Camboriú /SC. 88330-. Selecione o ítem Add‐ A‐Plotter Wizard Avance até que apareça a tela ao lado, aí selecione a opção: My Computer ... Na tela Add Plotter
- Plotter Model , selecione a opção Autodesk ePlot (PDF) e clique em avançar.. na tela seguinte clique em Concluir. Pronto, seu AutoCAD já está apto a gerar PDFs.
BIRÔ ERRE Impressão Digital. 4ª avenida, nº 560. Sala 02. Balneário Camboriú /SC. 88330-. Dê um nome à sua folha para identificar posteriormente... clique em avançar até sair e voltar à tela de impressão Nesta tela coloque zero em todas as margens Na tela Custom Paper Size Media Bounds você vai precisar escolher o tamanho do arquivo que será gerado. É importante definir em torno de 10 a 15 milímetros a mais do que o seu desenho para evitar que as bordas sejam cortadas mas também não deve ser muito grande para evitar que seu desenho fique muito pequeno dentro da folha. No nosso exemplo, estamos usando uma imagem em tamanho A2.. Na tela Plotter Configuration Editor selecione o item Custom Paper Sizes e clique em Add..
BIRÔ ERRE Impressão Digital. 4ª avenida, nº 560. Sala 02. Balneário Camboriú /SC. 88330-. Esperamos que este passo a passo possa lhe ser útil. Procure seguir cuidadosamente os passos que tudo deve dar certo. Em caso de dúvidas, procure nosso escritório que teremos prazer em lhe ajudar... 1º Em Paper size selecione o padrão que você criou; 2º Clique em window para definir uma janela escolhendo a área do seu desenho; 3º Em Plot Scale , selecione mm (para milímetros) e ajuste a escala conforme seu desenho; 4º Defina o padrão de cores e espessuras em Plot Style table ; 5º Clique em Preview para visualizar como ficará seu arquivo, este preview corresponde exatamente ao PDF que será gerado. Em seguida clique em OK. Agora seu modelo está ajustado para gerar o arquivo, basta clicar no ícone de impressão e em seguida selecione OK. Você pode ainda dar outro prewie caso queira verificar mais algum detalhe ou alterar algum item da configuração. Ao clicar em Ok, o AutoCAD vai lhe pedir para dar um nome para salvar seu arquivo PDF. Está pronto, você agora pode abrir seu arquivo no Adobe, enviar para nós imprimirmos ou mandar para seu cliente visualizar com toda a segurança.
