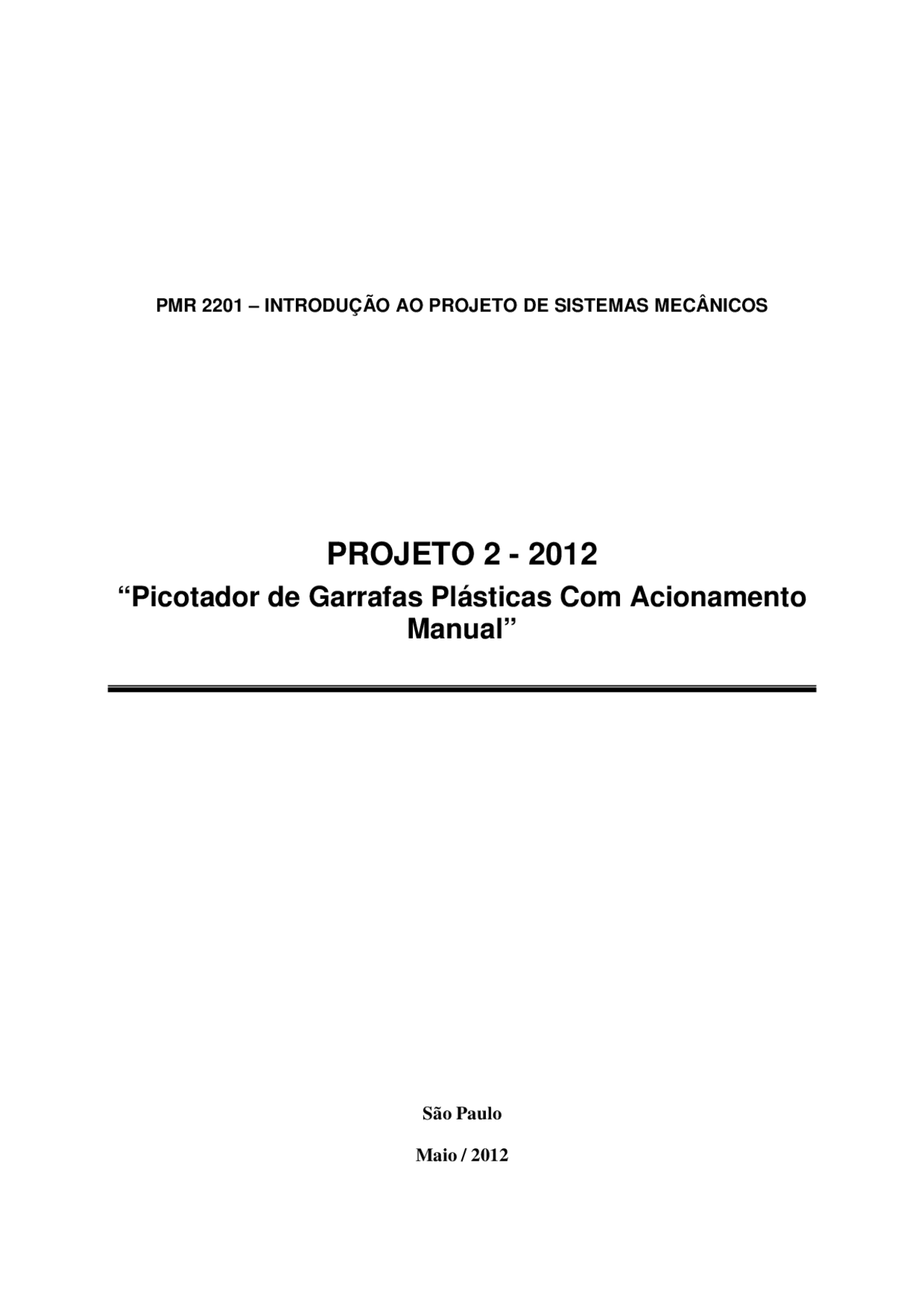

PMR 2201 – INTRODUÇÃO AO PROJETO DE SISTEMAS MECÂNICOS

PROJETO 2 - 2012

“Picotador de Garrafas Plásticas Com Acionamento

Manual”

São Paulo

Maio / 2012

IINNTTRROODDUUÇÇÃÃOO

As indústrias de reciclagem e fabricação de produtos plásticos se utilizam de picotadores de

garrafas PET para obter tiras de plástico a serem utilizadas como material reciclado na

composição da matéria-prima de seus produtos na fase de produção denominada de pré-

preparo.

Estes picotadores normalmente possuem dois eixos horizontais que executam um movimento

de rotação em sentidos contrários. Nestes eixos são instaladas “facas” que picotam as garrafas

inseridas através do alimentador. Na saída da máquina deve ser colocado um recipiente para

armazenar as tiras de plásticos, que posteriormente devem ser moídas. O material moído

(plástico reciclado) é misturado com matéria-prima nova, sendo a mistura utilizada em uma

extrusora. Um exemplo deste tipo de equipamento é indicado na Figura 1.

Figura 1 – Picotador Industrial de Garrafas PET

Rolos picotadores

Alimentador

Coletor

R

R

E

E

Q

Q

U

U

I

I

S

S

I

I

T

T

O

O

S

S

D

D

E

E

P

P

R

R

O

O

J

J

E

E

T

T

O

O

A máquina deve ter, no máximo, 15 peças e deve ser construída em uma oficina com

máquinas similares às existentes no Laboratório de Máquinas Operatrizes do PMR.

D

D

E

E

S

S

E

E

N

N

V

V

O

O

L

L

V

V

I

I

M

M

E

E

N

N

T

T

O

O

D

D

O

O

P

P

R

R

O

O

J

J

E

E

T

T

O

O

Durante as aulas de laboratório de projeto, serão desenvolvidas as seguintes atividades:

1. Quinta aula:

a. Definição dos parâmetros de projeto;

b. Elaboração de pelo menos três soluções para o problema, apresentando um breve texto

explicativo;

c. Elaborar a matriz de decisão e definir a melhor solução (esta atividade pode ser

entregue uma semana após a aula).

2. Sexta aula:

a. Apresentação do desenho de conjunto da solução escolhida;

b. Início dos desenhos de fabricação das peças.

3. Memorial de projeto:

Até às 16h00 do dia 03 de julho de 2012 (terça-feira), deverá ser entregue o Memorial de

Projeto , contendo, obrigatoriamente, os seguintes itens:

• Formato do Relatório: Papel A4, Fonte Arial 12, Espaço 1,5, Margens 25 mm e Capa

(Nome da Disciplina, do Projeto, do Aluno, do Professor de Lab. de Projeto e Data).

• Índice.
• Descrição dos parâmetros utilizados para síntese das soluções
• Esboços de pelo menos três soluções para o problema
• Matriz de decisão, explicando os critérios de escolha da melhor solução

• Descrição detalhada da solução escolhida, incluindo a seleção dos materiais para os

diversos componentes, a descrição do processo de fabricação dos principais componentes e a

seqüência de montagem do dispositivo

• Estimativa do custo do dispositivo
• Manual do usuário
• Referência Bibliográficas.
• Desenho de conjunto do dispositivo - escala 1:
• Desenhos de fabricação de duas peças – escala 1:

O memorial deverá ser entregue na Secretaria de Projetos do PMR, com a Sra Ângela.

Os desenhos de Conjunto e de Fabricação podem ser executados com o auxílio de um

programa de CAD. Um dos desenhos de fabricação deverá ser feito manualmente.

4. Critério de Correção: a nota deste projeto será definida em função da avaliação dos

seguintes pontos:

• Criatividade (C): 0 a 3 pontos
• Objetividade (O): 0 a 2 pontos
• Exeqüibilidade (E): 0 a 2 pontos
• Desenhos (D): 0 a 3 pontos

A nota do Segundo Projeto é calculada pela relação :

F

A = C + O + E + D

onde F varia de 2 a 10, sendo um parâmetro que indica se o projeto apresenta todas as

informações solicitadas pelo professor do Laboratório de Projetos.
